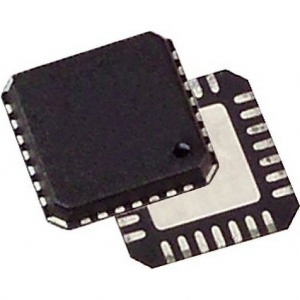

Микросхема CP2103-GMR
У поставщика
У поставщиков
130 шт.
Норм. уп.: 10
Цены поставщиков
Склад 12
В наличии:130 шт
Срок поставки: до недели
Норм. уп.: 10
Минимальная партия: 50 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 1 014,30 |
| от 10 | 617,90 |
Описание
Микросхема CP2103-GMR от Silicon Labs — однокристальный мост USB-UART. Работает от напряжения 3.0–3.6 В, поддерживает скорость передачи от 300 бод до 1 Мбит/с и имеет 4 GPIO. Выпускается в компактном корпусе QFN 5x5 мм для поверхностного монтажа. Применяется в промышленной автоматике, измерительных приборах и устройствах с USB-подключением.
Технические характеристики
| Корпус | 28-pin QFN (5x5 mm) |
| Тип монтажа | SMD |
| Скорость передачи | 300bps to 1Mbps |
| Выводы GPIO | 4 |
| Интерфейс | UART |
| Кол-во выводов | 28 |
| Скорость USB | full-speed 12 Mbps |
| Размеры | 5x5 mm |
| Io voltage | 1.8V to VDD |
| Описание | Single-chip USB to UART bridge |
| Объем EEPROM | 1024 bytes |
| Handshaking | hardware or X-On/X-Off |
| Артикул | CP2103-GMR |
| Uart parity | odd, even, mark, space, no parity |
| Vcp drivers | Windows 7/Vista/XP/Server 2003/2000, Mac OS-X, Linux, Windows CE |
| Buffer sizes | 576B receive, 640B transmit |
| Корпус | QFN28 |
| Io voltage vio | 1.8V to VDD |
| Receive buffer | 576 bytes |
| Uart data bits | 5, 6, 7, 8 |
| Uart stop bits | 1, 1.5, 2 |
| Диапазон скорости | 300 bps to 1 Mbps |
| Transmit buffer | 640 bytes |
| Темп. диапазон | -40 to +85 °C |
| Usb specification | USB 2.0 full-speed (12Mbps) |
| Supply voltage vdd | 3.0 to 3.6V |
| Supply voltage vio | 1.8V to VDD |
| Vio supply current | 500 µA max |
| Внутр. генератор | 48MHz |
| Receive buffer size | 576 bytes |
| Usb pull up current | 200 µA typ, 228 µA max |
| Internal eeprom size | 1024 bytes |
| Частота генератора | 48 MHz |
| Transmit buffer size | 640 bytes |
| Supply current normal | 20 mA typ, 26 mA max |
| Voltage on vdd or vio | -0.3 to 4.2V |
| Output voltage regulator | 3.3V |
| Supply current suspended | 80 µA typ, 100 µA max |
| Vio supply current vbus0 | 500µA max |
| Voltage on any io or rst | -0.3 to 5.8V |
| Voltage regulator output | 3.3V |
| Диап. темп. хр. | -65 to +150°C |
| Supply voltage bus powered | 4.0 to 5.25V |
| Диап. раб. темп. | -40 to +85°C |
| Supply voltage self powered | 3.0 to 3.6V |
| Частота внутр. генератора | 48 MHz |
| Max total current vdd vio gnd | 500 mA |
| Max output current sunk rst io | 100 mA |
| Maximum output current per pin | 100mA |
| Supply voltage usb bus powered | 4.0 to 5.25V |
| Absolute maximum voltage io pin | 5.8V |
| Absolute maximum voltage vdd vio | 4.2V |
| Maximum total current vdd vio gnd | 500mA |
