Преобразователь USB-UART на базе CP2102
У поставщика
ПроизводительWaveShare
У поставщиков
8 шт.
Цены поставщиков
Склад 13
В наличии:8 шт
Срок поставки: до недели
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 575,39 |
| от 5 | 544,19 |
| от 10 | 518,78 |
| от 19 | 499,89 |
| от 37 | 485,84 |
Описание

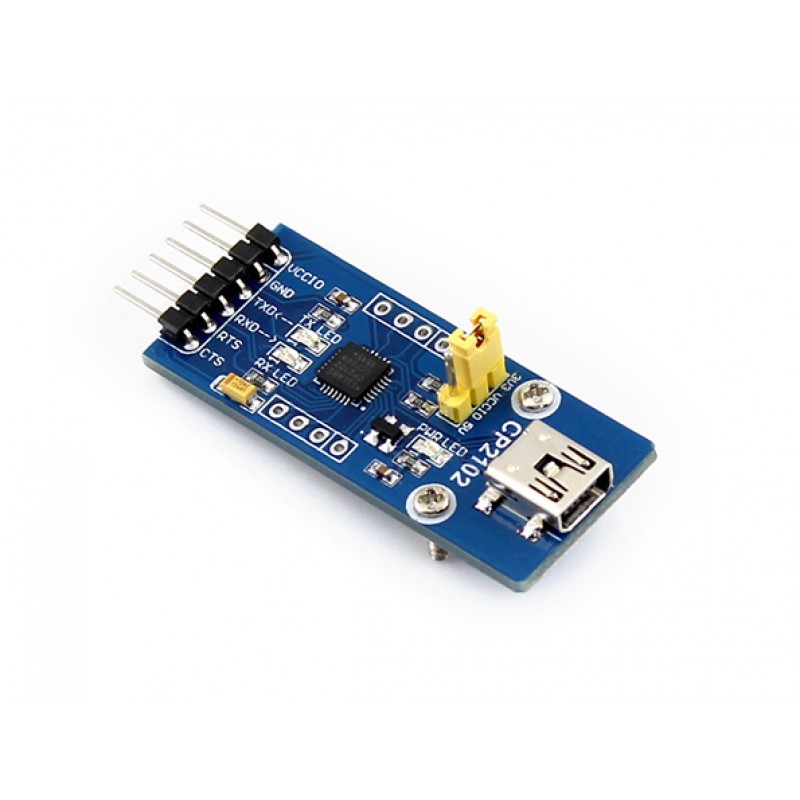

Преобразователь USB-UART на базе CP2102 от WaveShare. Модуль оснащён разъёмом USB mini и обеспечивает надёжное подключение к микроконтроллерам. Подходит для отладки и прошивки устройств в промышленной автоматике и любительской электронике.
Технические характеристики
| Reset | Open-drain output of internal POR or VDD monitor, external reset by driving RST low for at least 15us |
| Корпус | 28-pin QFN (5x5mm) |
| Тип монтажа | SMD |
| Usb spec | USB 2.0 full-speed (12Mbps) |
| Без свинца | Да |
| Кол-во выводов | 28 |
| Размеры | 5x5mm |
| Описание | Single-chip USB to UART bridge |
| Объем EEPROM | 1024-Byte |
| Handshaking | Hardware or X-On/X-Off |
| Артикул | CP2102-GM |
| Uart parity | odd, even, mark, space, no parity |
| Usb data rate | 12Mbps |
| Ток питания | 26mA typ at VDD=3.3V |
| Uart baud rate | 300bps to 1Mbits |
| Uart data bits | 5, 6, 7, 8 |
| Uart stop bits | 1, 1.5, 2 |
| Тактовая частота | 48MHz |
| Suspend current | 330uA typ at VDD=3.3V |
| Usb transceiver | Integrated USB transceiver, no external resistors required |
| Integrated clock | 48MHz oscillator, no external crystal required |
| Input low voltage | 0.8V max |
| Input high voltage | 2.0V min |
| Низкое выходное напряжение | 0.6V max at IOL=8.5mA |
| Vdd supply voltage | 3.0 to 3.6V |
| Высокое вых. напр. | VDD-0.7V min at IOH=-3mA |
| Regin input voltage | 5V |
| Uart receive buffer | 576 bytes |
| Uart transmit buffer | 640 bytes |
| Примечание | Преобразователь USB-UART на базе CP2102 с разъемом USB mini |
| Вх. ток утечки | 25uA typ, 50uA max |
| Usb bus power voltage | 4.0 to 5.25V |
| Usb suspend supported | Да |
| Absolute max io voltage | -0.3 to 5.8V |
| Event character support | Да |
| Line break transmission | Да |
| Modem interface signals | DCD, RI, DSR, DTR, CTS, RTS |
| Тип упаковки | Штучный товар |
| Absolute max vdd voltage | -0.3 to 4.2V |
| Virtual com port drivers | Windows 98 SE/2000/XP, MAC OS-9, MAC OS-X, Linux 2.40 |
| Voltage regulator output | 3.3V |
| Max total current vdd gnd | 500mA |
| Диап. темп. хр. | -65 to +150°C |
| Диап. раб. темп. | -40 to +85°C |
| Описание (англ.) | USB-UART Converter module based on Silicon Laboratories CP2102 chip |
| Ambient temperature under bias | -55 to +125°C |
| Max output sink current io rst | 100mA |
| Usbxpress direct driver support | Да |
