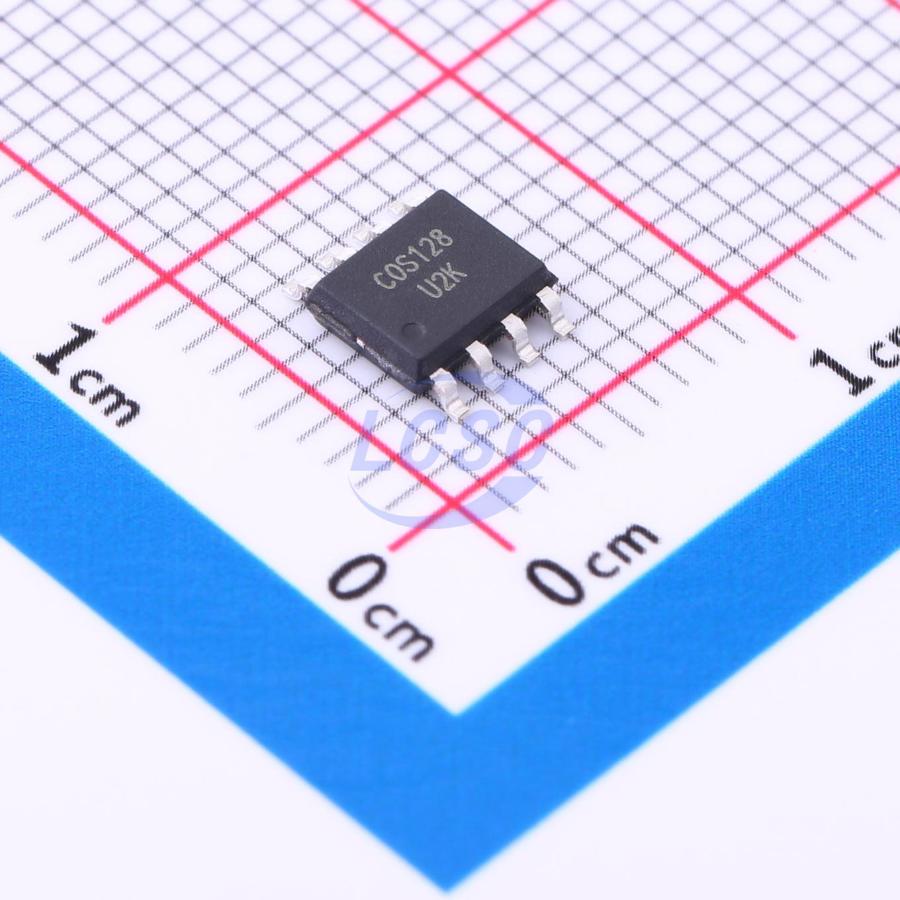

Операционный усилитель COS128UA SOIC8
У поставщика
У поставщиков
62 шт.
Норм. уп.: 10
Цены (собственный склад)
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 3 | 172,42 |
| от 6 | 160,93 |
| от 12 | 155,18 |
| от 25 | 147,14 |
Цены поставщиков
Склад 39
В наличии:62 шт.
Срок поставки: до недели
Норм. уп.: 10
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 94,49 |
Описание
Операционный усилитель COS128UA от COSINE выпускается в миниатюрном корпусе SOIC-8. Эта модель отличается низким уровнем собственного шума и малым напряжением смещения, что делает её пригодной для прецизионных измерительных схем. Усилитель обеспечивает высокую точность обработки сигнала в условиях ограниченного энергопотребления.
Технические характеристики
| Тип | Instrumentation Amplifier |
| ЭСР HBM | 2000V |
| Корпус | SOP-8 |
| Тип монтажа | SMD |
| Скорость нарастания | 1.0V/µs |
| Gain error | ±2% |
| Gain range | 1 to 10000 |
| Артикул | COS128UA |
| Gain equation | 1 + 50kΩ/Rg |
| Output current typ | ±10mA |
| Низкое вых. напр. | -Vs + 1.1V |
| Макс. напр. пит. | ±18V |
| Мин. напр. пит. | ±2.25V |
| Высокое выходное напряжение | +Vs - 1.1V |
| Макс. ток покоя | 1.5mA |
| Ток покоя тип. | 1.0mA |
| Ток КЗ | ±24mA |
| Voltage noise density | 8nV/√Hz at 1kHz |
| Произведение усиления на полосу | 1.5MHz |
| Макс. входной ток смещения | ±10nA |
| Тип. входной ток смещения | ±2nA |
| Макс. входной ток смещения | ±10nA |
| Тип. входной ток смещ. | ±1nA |
| Макс. напряжение смещения | ±125µV |
| Тип. напряжение смещения вх. | ±25µV |
| Макс. темп. перехода | 150°C |
| Reference pin requirement | low impedance |
| Диап. темп. хр. | -65°C to +150°C |
| Supply voltage single max | 36V |
| Supply voltage single min | 4.5V |
| Thermal resistance ja sop8 | 155°C/W |
| Коэфф. подавления синфазного сигнала | 125dB (G=100) |
| Диап. раб. темп. | -40°C to +125°C |
| Output current absolute max | 50mA |
| Коэффициент подавления питания | 120dB |
| Common mode input voltage max | -Vs to +Vs |
| Защита от перенапряж. вх. | Да |
| Дифф. напр. макс. | ±36V |
| Input offset voltage drift max | 1.0µV/°C |
| Input offset voltage drift typ | 0.2µV/°C |
| Input common mode voltage range | -Vs+1.9V to +Vs-1.2V |
