Описание

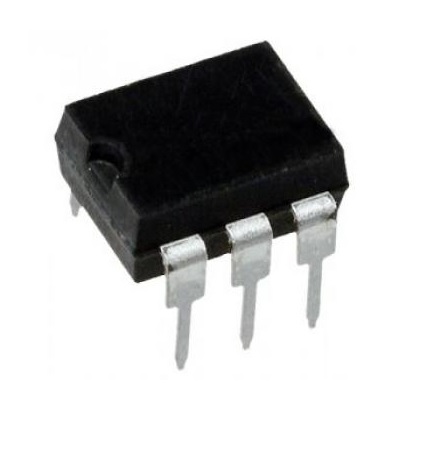

Оптопара CNY75GC от Vishay представляет собой оптрон с транзисторным выходом в стандартном корпусе DIP-6. Компонент обеспечивает гальваническую развязку между входной и выходной цепями, что необходимо для защиты чувствительных схем от помех и высокого напряжения. Благодаря высокой надёжности и стабильности параметров, модель широко применяется в импульсных блоках питания, промышленной автоматике и интерфейсах передачи данных.
Технические характеристики
| Корпус | DIP-6 |
| Тип монтажа | THT |
| Кол-во выводов | 6 |
| Артикул | CNY75GC |
| Расстояние между выводами | 10.16 mm (400 mil) |
| Соотв. RoHS | Да |
| Сертификаты | UL1577, BSI, DIN EN 60747-5-5, FIMKO |
| Степень загрязнения | 2 |
| Частота среза | 110kHz |
| Размеры упаковки | 7.12±0.3 mm x 6.5±0.3 mm (typical DIP-6) |
| Температура безопасности | 150°C |
| Turn on time 1kohm | 11µs |
| Время спада | 4.7µs |
| Время нарастания | 4.2µs |
| Turn off time 1kohm | 37.5µs |
| Turn on time 100ohm | 7µs |
| Ёмкость связи | 0.6pF |
| Задержка переключения | 2.8µs |
| Turn off time 100ohm | 5µs |
| Прямой входной ток | 60mA |
| Прямое входное напряжение | 1.25V to 1.6V |
| Обратный входной ток | 10µA |
| Обратное входное напряжение | 5V |
| Номин. импульсное напряжение | 6kV |
| Температура пайки | 260°C for 10s |
| Climate classification | 55/110/21 |
| Время рассасывания | 0.3µs |
| Рассеиваемая мощность входа | 70mW |
| Общая рассеиваемая мощность | 200mW |
| Тип упаковки | Tube (туба) |
| Ток коллектора выхода | 50mA |
| Рассеиваемая мощность | 70mW |
| Диапазон темп. окр. | -55 to +110°C |
| Insulation resistance 25C | 10^12 Ω |
| Isolation material rating | UL 94-V0 |
| Диап. темп. хр. | -55 to +125°C |
| Индекс трекингостойкости | CTI ≥ 325 |
| Коэффициент передачи тока при 1 мА | 60% |
| Входная ёмкость перехода | 50pF |
| Insulation resistance 100C | 10^11 Ω |
| Insulation resistance 150C | 10^9 Ω |
| Коэффициент передачи тока при 10 мА | 160% to 320% |
| Прямой импульсный входной ток | 3A |
| Rated isolation voltage rms | 600V |
| Rated recurring peak voltage | 600V RMS |
| Thickness through insulation | ≥0.4 mm |
| Описание (англ.) | Optocoupler DC-IN 1-CH Transistor With Base DC-OUT 6-Pin PDIP |
| Isolation test voltage ac rms | 5000V |
| Output collector base voltage | 70V |
| Пиковый ток коллектора | 100mA |
| Partial discharge test voltage | 1.6kV |
| Напряжение коллектор-эмиттер | 70V |
| Напряжение эмиттер-коллектор | 7V |
| Напряжение насыщения коллектор-эмиттер | 0.3V |
