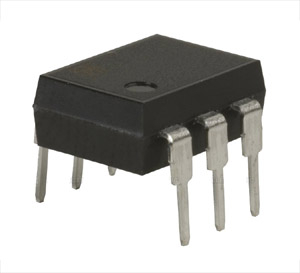

Оптопара CNY17-4
У поставщика
У поставщиков
2 277 шт.
Норм. уп.: 65
Цены поставщиков
Склад 13
В наличии:2 277 шт
Срок поставки: до недели
Норм. уп.: 65
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 15,27 |
| от 130 | 13,63 |
| от 260 | 12,26 |
| от 520 | 11,21 |
| от 975 | 10,45 |
Описание
Оптопара LITEON CNY17-4 в корпусе DIP-6 для монтажа в отверстия. Обеспечивает гальваническую развязку до 5300 В, коэффициент передачи тока от 160% до 320%. Применяется в промышленной автоматике и блоках питания.
Технические характеристики
| Тип упаковки | DIP-6 (black package) |
| Тип монтажа | THT |
| Прямое напряжение | 1.15V to 1.50V (at IF=10mA, black package) |
| Обратное напряжение | 6V |
| Derate led power | 1.8 mW/°C (black package) |
| Вх. емкость | 50pF (black package, at V=0, f=1MHz) |
| Напр. изоляции | 5300 Vac(rms) (black package, 1 minute) |
| Derate total power | 3.50 mW/°C (black package) |
| Saturation voltage | 0.4V typ (at IF=10mA, IC=2.5mA) |
| Сопр. изоляции | 10^11 ohms |
| Макс. прямой ток | 3.0A (1µs pulse, 300pps, black package) |
| Derate detector power | 2.67 mW/°C (black package) |
| Емк. изоляции | 0.5pF (black package) |
| Led power dissipation | 135mW (black package, at 25°C) |
| Current transfer ratio | 160% to 320% (at IF=10mA, VCE=5V) |
| Температура пайки выводов | 260°C for 10 seconds |
| Capacitance emitter base | 10pF (at V=0, f=1MHz) |
| Диап. темп. хр. | -55°C to +150°C |
| Capacitance collector base | 20pF (at V=0, f=1MHz) |
| Непрерывный прямой ток | 90mA (black package) |
| Рассеиваемая мощность детектора | 200mW (black package, at 25°C) |
| Диап. раб. темп. | -55°C to +100°C |
| Capacitance collector emitter | 8pF (at V=0, f=1MHz) |
| Switching fall time saturated | 24.0µs (at IF=10mA, VCE=0.4V) |
| Switching rise time saturated | 6.0µs (at IF=10mA, VCE=0.4V) |
| Leakage current collector base | 20nA max (at VCB=10V) |
| Общая рассеиваемая мощность | 260mW (black package, at 25°C) |
| Напряжение пробоя коллектор-база | 70V min, 120V typ |
| Switching turn on time saturated | 8.0µs (at IF=10mA, VCE=0.4V) |
| Leakage current collector emitter | 1nA typ, 50nA max (at VCE=10V) |
| Switching turn off time saturated | 39.0µs (at IF=10mA, VCE=0.4V) |
| Напряжение пробоя коллектор-эмиттер | 70V min, 100V typ |
| Breakdown voltage emitter collector | 7V min, 10V typ |
