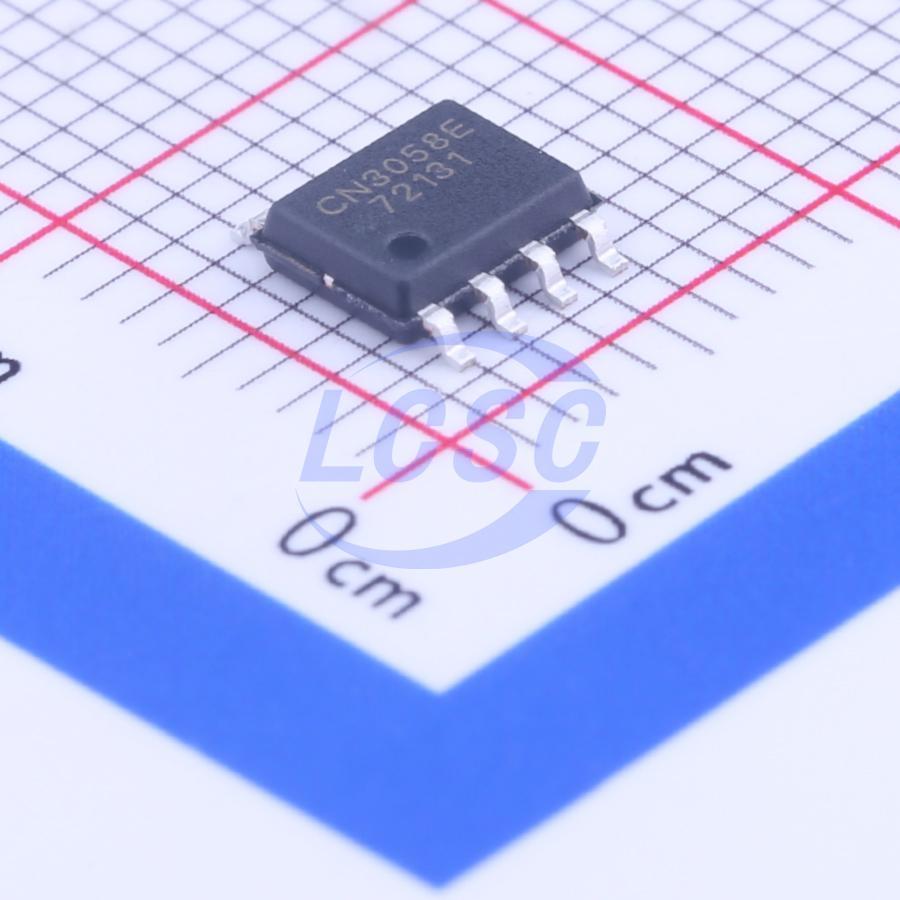

Контроллер заряда LiFePO4 CN3058E
У поставщика
ПроизводительCONSONANCE
КатегорияМикросхемы зарядных устройств
У поставщиков
1 979 шт.
Норм. уп.: 4000
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт23,17 ₽
Сумма579,25 ₽
+ доплата 490,00 ₽
В наличии1 979 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 25 штюрлицам и ИП
от 83 — 20,94 ₽ (−10%)
Заказ со склада «Склад 13» с этой позицией — 579,25 ₽. До заказа без доплаты не хватает 16 720,75 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
25 шт · Склад 13 · 579,25 ₽
Описание
Микросхема контроллера заряда LiFePO4 от CONSONANCE. Линейный зарядный чип для литий-железо-фосфатных аккумуляторов в корпусе SO8EP. Подходит для компактных устройств с питанием от LiFePO4 батарей, портативной электроники и автономных систем.
Технические характеристики
| RoHS | Да |
| ЭСР HBM | 2KV |
| Корпус | SO-8 |
| Тип монтажа | SMD |
| Без свинца | Да |
| Кол-во выводов | 8 |
| Описание | 1A LiFePO4 battery charger IC |
| Артикул | CN3058E |
| Без галогенов | Да |
| Производитель | Consonance |
| Входной конденсатор | 1µF |
| Iset voltage cc | 1.205V |
| Solder temp 10s | 260°C |
| Макс. темп. хр. | 150°C |
| Мин. темп. хр. | -65°C |
| Макс. вх. напр. | 6V |
| Мин. входное напряжение | 3.8V |
| Max junction temp | 150°C |
| Макс. раб. темп. | 85°C |
| Мин. раб. темп. | -40°C |
| Recharge threshold | VREG - 0.3V |
| Макс. порог UVLO | 3.8V |
| Uvlo threshold min | 3.2V |
| Chrg leakage current | 1µA |
| Done leakage current | 1µA |
| Входной ток обратной связи, макс. | 6µA |
| Precharge hysteresis | 0.1V |
| Sleep mode threshold | 10mV |
| Battery capacitor max | 10µF |
| Battery capacitor min | 4.7µF |
| Iset resistor example | 1.218kΩ for 500mA |
| Раб. ток макс. | 600µA |
| Regulated voltage max | 3.65V |
| Regulated voltage min | 3.55V |
| Макс. ток батареи, CC | 1150mA |
| Battery current cc min | 850mA |
| Формула тока заряда | ICH = 1218V / RISET |
| Chrg pull down current | 10mA |
| Done pull down current | 10mA |
| Iset voltage precharge | 0.12V |
| Макс. ток в спящем режиме | 3µA |
| Temp input current max | 0.5µA |
| Temp low threshold max | 47.5%VIN |
| Temp low threshold min | 42.5%VIN |
| Precharge threshold max | 2.55V |
| Precharge threshold min | 2.45V |
| Temp high threshold max | 82.5%VIN |
| Temp high threshold min | 77.5%VIN |
| Тип упаковки | Лента и катушка (лента в катушке) |
| Fb input current typical | 3µA |
| Тип. рабочий ток | 300µA |
| Regulated voltage typical | 3.6V |
| Battery current cc typical | 1000mA |
| Fb input current sleep max | 1µA |
| Абс. макс. вх. напр. | 6.5V |
| Абсолютное входное напряжение, мин. | -0.3V |
| Temp low threshold typical | 45%VIN |
| Precharge threshold typical | 2.5V |
| Temp high threshold typical | 80%VIN |
| Sleep mode release threshold | 60mV |
| Описание (англ.) | Linear Charging IC LiFePO4 Battery SOP-8-EP |
| Battery current precharge max | 125mA |
| Battery current precharge min | 75mA |
| Charge termination threshold max | 0.144V |
| Charge termination threshold min | 0.096V |
| Regulated voltage adjust formula | Vbat = 3.6 + 3.61e-6 × Rx |
| Thermal regulation junction temp | 135°C |
| Battery current precharge typical | 100mA |
| Charge termination threshold typical | 0.12V |
