Документация
FFSK модем (цифр. 1.2; 2.4; 4.8кБит/с ->аналог. с част. манипуляцией и непрерывн. фазой)
У поставщика
ПроизводительCML
КатегорияМикросхемы
У поставщиков
9 шт.
Норм. уп.: 38
Цены поставщиков
Склад 13
В наличии:9 шт
Срок поставки: до недели
Норм. уп.: 38
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 1 835,27 |
| от 2 | 1 750,43 |
| от 3 | 1 681,32 |
| от 6 | 1 630,02 |
| от 12 | 1 591,85 |
Описание

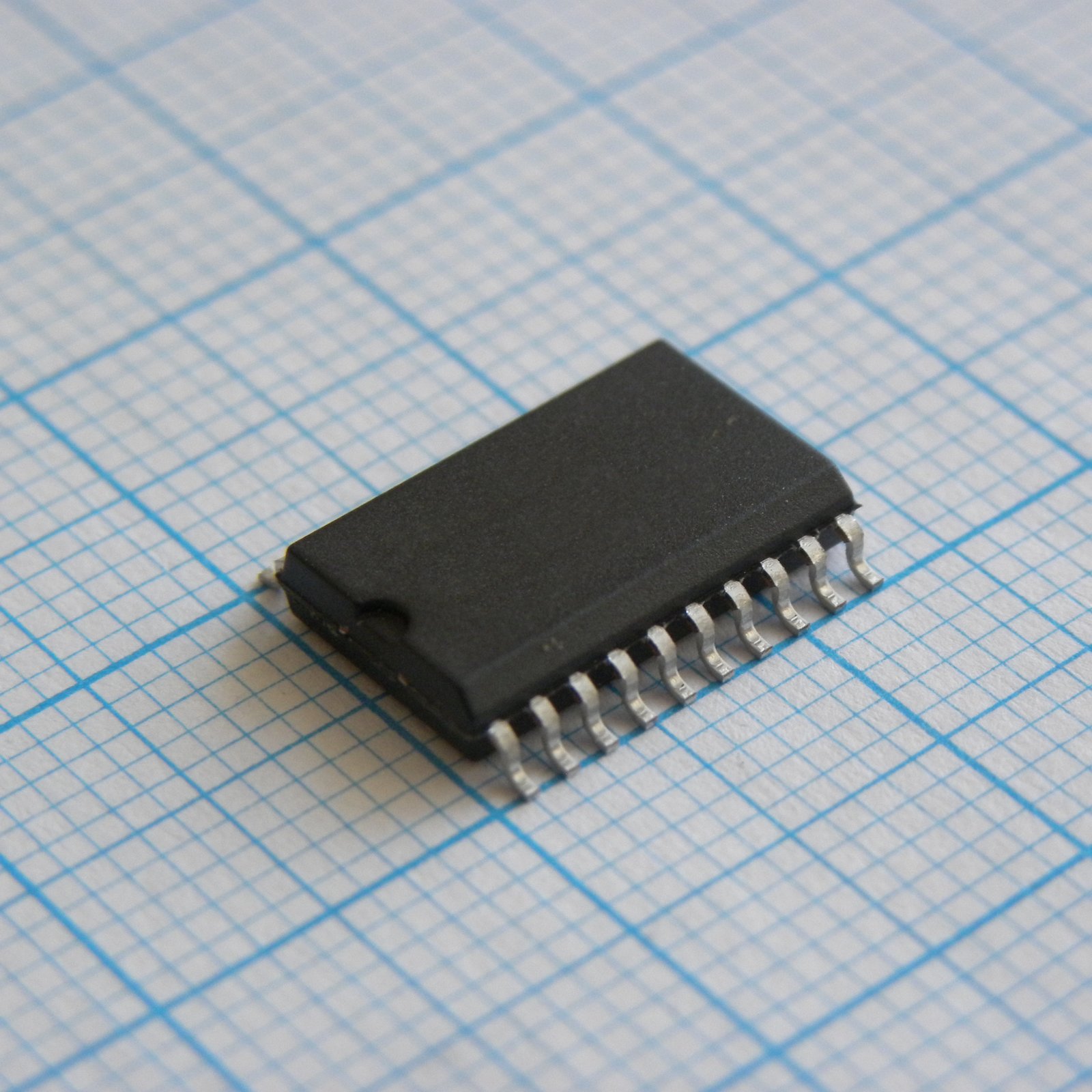

Микросхема FFSK-модема от CML. Работает на скоростях 1.2, 2.4 и 4.8 кБит/с, используя частотную манипуляцию с непрерывной фазой. Выпускается в корпусе SO20. Применяется в системах передачи данных и промышленной автоматике.
Технические характеристики
| Корпус | plastic packages |
| Тип монтажа | SMD |
| Crystal x1 | 1.008MHz or 4.032MHz |
| Data rate 1200 | 1200 baud |
| Data rate 2400 | 2400 baud |
| Data rate 4800 | 4800 baud |
| Clock frequency 1 | 1.008MHz |
| Clock frequency 2 | 4.032MHz |
| Ток пит. тип. | 2.0mA at 3.0V |
| Макс. напр. пит. | 5.5V |
| Мин. напр. пит. | 2.7V |
| External resistor r1 | 1.0MΩ |
| Mark space freq 1200 | 1200/1800 Hz |
| Mark space freq 2400 | 1200/2400 Hz |
| Mark space freq 4800 | 2400/4800 Hz |
| External capacitor c1 | 33.0pF |
| External capacitor c2 | 1.0µF |
| External capacitor c3 | 0.1µF |
| External capacitor c4 | 0.1µF |
| External capacitor c5 | 1.0µF |
| External capacitor c6 | 1.0µF |
| External capacitor c7 | 33.0pF |
| Тип упаковки | Tube (туба) |
| Bandpass output impedance | 10kΩ |
| Pulldown resistor 4800 baud | 1MΩ |
| Pullup resistor baud select | 1MΩ |
| Pulldown resistor clock rate | 1MΩ |
| Описание (англ.) | FFSK-modem (1.2; 2.4; 4.8 kBit/s) |
