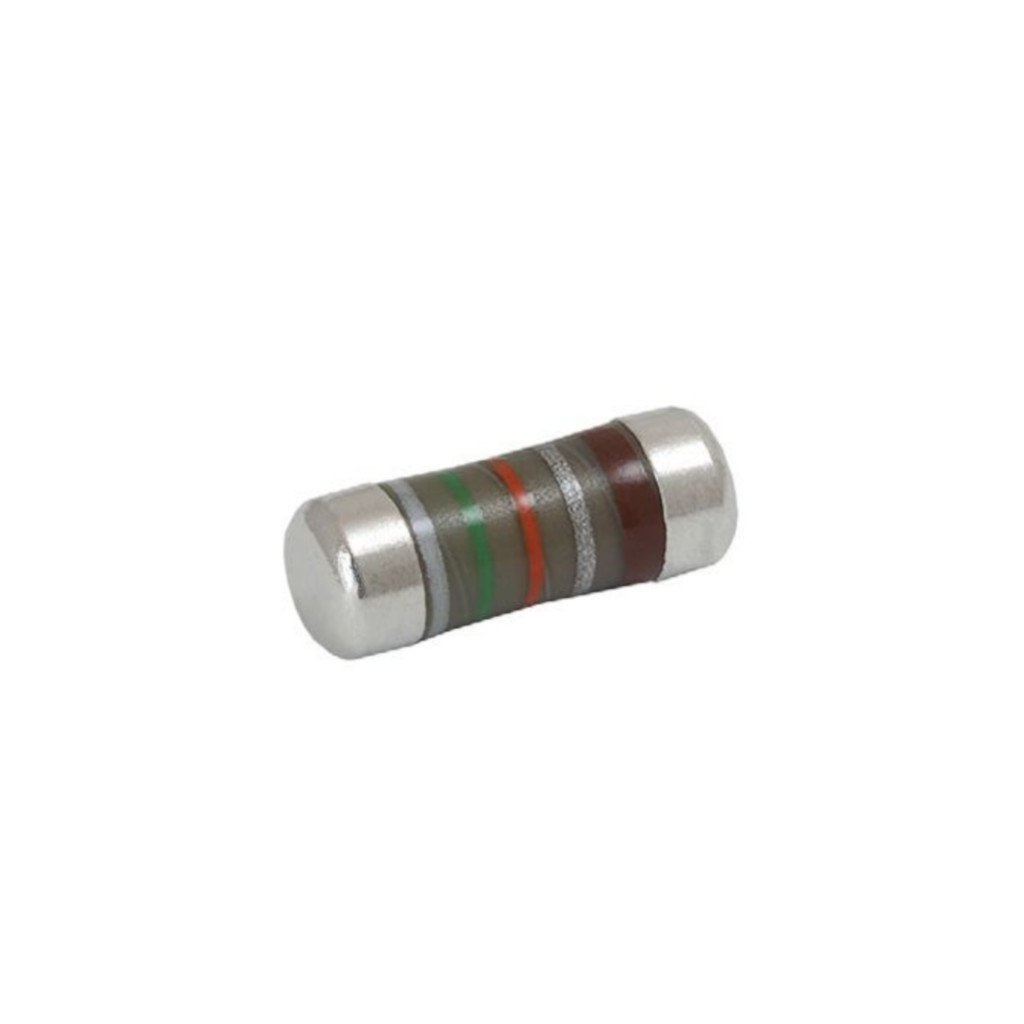

ЧИП-резистор MELF 0207 100Ом ±2% 1Вт -55°C...+155°C
У поставщика
ПроизводительVishay
КатегорияРезисторы постоянные SMD 0207
У поставщиков
7 616 шт.
Норм. уп.: 2000
Цены поставщиков
Склад 13
В наличии:7 616 шт
Срок поставки: до недели
Норм. уп.: 2000
Минимальная партия: 22 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 33,74 |
| от 183 | 31,22 |
| от 365 | 29,53 |
| от 730 | 28,05 |
| от 1 459 | 27,05 |
Описание
Чип-резистор Vishay в цилиндрическом корпусе MELF 0207 с сопротивлением 100 Ом. Компонент рассчитан на мощность 1 Вт, имеет допуск ±2% и устойчив к воздействию серы. Рабочий диапазон температур — от -55 до +155 °C. Подходит для поверхностного монтажа в автомобильной электронике и промышленных устройствах.
Технические характеристики
| Сопротивление | 100Ω |
| Сопротивление (диапазон) | 100 |
| Допуск | 2 % |
| Корпус | MELF 0207 |
| Монтаж | SMD |
| Макс. рабочее напряжение | 500V |
| Тип | High Pulse Load Carbon Film MELF Resistor |
| Шаг | 4mm |
| Серия | CMB 0207 |
| Din size | 0207 |
| E series | E24; E96 |
| Сертификаты | IEC 60065, 14.2.a; VDE 0860, 14.1.a; EN 140 401-803; IECQ 03-1; CECC 240001 |
| Компонент | CMB02070X1000GB200 |
| Без свинца | Да |
| Упаковка | B2 (2000 pcs) |
| Ширина ленты | 12mm |
| Технология | Carbon film |
| Описание | MELF 0207 carbon film resistor 100 Ohm ±2% 1W -55°C...+155°C |
| Применение | Automotive, Telecommunication, Industrial, Medical equipment |
| Интенсивность отказов | ≤0.1 x10^-9/h |
| Производитель | Vishay Beyschlag |
| Ном. мощность | 1W |
| Время хранения | 20 years |
| Диаметр катушки | 180mm / 7" |
| Паяемость | 2 years after production or requalification |
| Импульсное напряжение | 10kV 1.2/50 µs pulse |
| Esd capability | 16kV (human body model) |
| Код упаковки | B2 |
| Соотв. RoHS | Да |
| Тип корпуса | Antistatic blister tape acc. IEC 60286-3 Type 2a |
| Интенсивность отказов FIT | 0.1 x 10^-9/h |
| Metric size code | RC6123M |
| Диапазон сопротивлений | 2.2 Ohm to 1.5 MOhm |
| Рабочее напряжение | 500V AC/DC max RMS |
| Rated dissipation | 1.0W |
| Sulfur resistance | ASTM B809 |
| Tolerance options | ±5%, ±2%, ±1% |
| AEC-Q200 | Да |
| Напр. изоляции | 750V for 1 min |
| Количество в упаковке | 2000 |
| Соответствие материала | RoHS, ELV, REACH |
| Film temperature max | 155°C |
| Допуск сопротивления | ±2% |
| Примечание | MELF 0207 100 2% |
| Insulation voltage 1min | 750V |
| Rated dissipation power | 1.0W |
| Single pulse capability | 3kW |
| Темп. коэф. | see TCR graph |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Surge voltage capability | 10kV (1.2/50μs) |
| Rated dissipation standard | 0.4W |
| Max resistance change 1000h | ≤1% |
| Max resistance change 8000h | ≤2% |
| Диап. раб. темп. | -55°C to 155°C |
| Permissible film temperature | 155°C |
| Описание (англ.) | Res Carbon Film 0207(2309) 100 Ohm 2% 1W Sulfur Resistant Melf Pad SMD Automotive T/R |
| Rated dissipation temperature | 70°C |
| Useful lifetime at max film temp | 8000h |
| Единица измерения | Ом |
| Max resistance change 1000h standard | ≤0.5% |
| Max resistance change 8000h standard | ≤1% |
| Operating temperature range standard | -55°C to 125°C |
| Permissible film temperature standard | 125°C |
| Cопротивление (значение) | 100 |
