ШИМ-контроллер с функцией коррекции коэффициента мощности
У поставщика
ПроизводительChamp
У поставщиков
86 шт.
Норм. уп.: 30
Цены поставщиков
Склад 13
В наличии:86 шт
Срок поставки: до недели
Норм. уп.: 30
Минимальная партия: 4 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 242,19 |
| от 4 | 230,54 |
| от 8 | 219,56 |
| от 16 | 211,49 |
| от 30 | 204,06 |
Описание

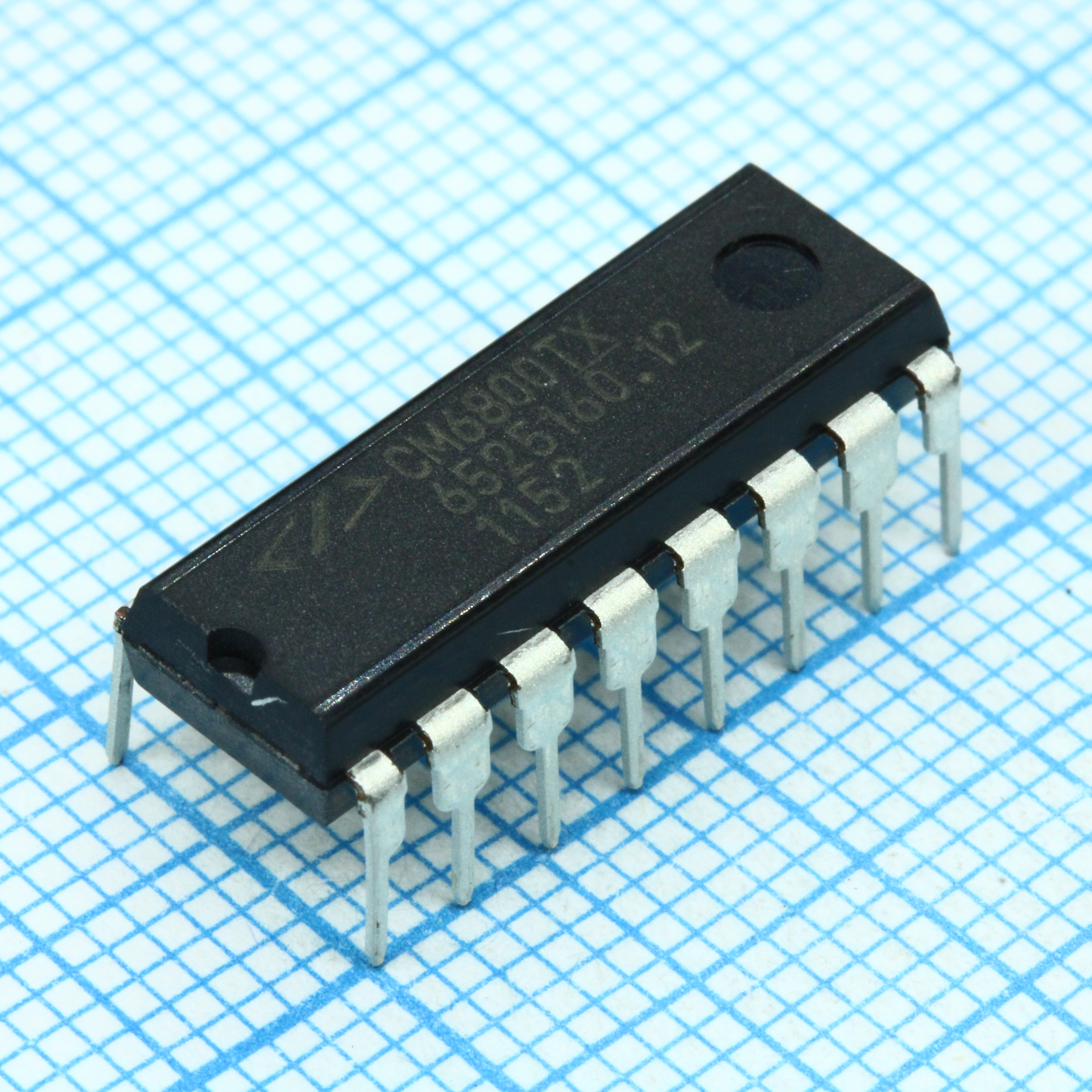

ШИМ-контроллер с функцией коррекции коэффициента мощности от производителя Champ. Микросхема объединяет PFC и PWM в одном корпусе DIP16, что упрощает проектирование блоков питания. Подходит для импульсных источников питания и преобразователей в промышленной и бытовой электронике.
Технические характеристики
| Корпус | 16-Pin PDIP (P16) |
| Тип монтажа | Выводной |
| Без свинца | Да |
| Описание | Turbo-Speed PFC+Green PWM combo controller |
| Артикул | CM6800TXIP |
| Без галогенов | Да |
| Vref voltage | 7.5V |
| Pfc frequency | 68kHz |
| Частота ШИМ | 68kHz |
| Startup current | 55uA typ. |
| Timing resistor | 5.88kOhm |
| Timing capacitor | 1000pF |
| Рабочий ток | 2.5mA typ. |
| Опорное напряжение | 7.5V |
| Rac resistor range | 4.7MOhm to 8MOhm |
| Soft start current | 10uA |
| Макс. напр. пит. | 18V |
| Мин. напр. пит. | 10V |
| Напряжение питания тип. | 15V |
| Vcc operating range | 10V to 18V |
| Vcc shunt regulator | 16.5V |
| Частота генератора | 272kHz |
| Vdc input voltage max | 10V |
| Output energy per cycle | 1.5uJ |
| Pfc output peak current | 0.5A |
| Pwm output peak current | 0.5A |
| Veao output voltage max | 6V |
| Vfb input voltage range | 0V to 3V |
| Тип упаковки | Tube (туба) |
| Макс. темп. перехода | 150°C |
| Диап. темп. хр. | -65°C to 150°C |
| Диап. раб. темп. | -40°C to 125°C |
| Абс. макс. напряжение питания | 18V |
| Reference output current max | 3.5mA |
| Описание (англ.) | PFC/PWM |
| Pfc current sense voltage range | -1.3V to 0.7V |
| Soft start pull down resistance | 70kOhm |
| Тип | CM6800TXIP |
