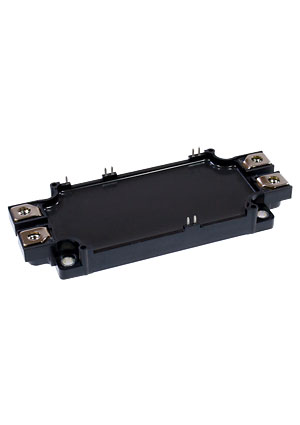

CM600DX-34T#111G, IGBT модуль 600 Ампер 1700 Вольт T-Серия=GD600HFX170C6S,FF600R17ME4
У поставщика
ПроизводительMitsubishi
У поставщиков
210 шт.
Норм. уп.: 10
Цены поставщиков
Склад 12
В наличии:210 шт
Срок поставки: до недели
Норм. уп.: 10
Минимальная партия: 100 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 19 561,50 |
| от 10 | 17 680,31 |
Описание
Силовой IGBT-модуль Mitsubishi серии T, рассчитанный на ток 600 А и напряжение 1700 В. Выполнен в плоском корпусе с медным основанием и никелевым покрытием, имеет конфигурацию полумоста с встроенным NTC-термистором. Применяется в управлении двигателями переменного тока, сервоприводах и источниках питания.
Технические характеристики
| Масса | 300g |
| Серия | T-series |
| Применение | AC Motor Control, Motion/Servo Control, Power supply |
| Тип корпуса | Flat base, copper base plate, nickel-plated |
| Макс. время спада | 600ns |
| Тип монтажа | THT (screw terminals) |
| Тип упаковки | DX (solder pin) or DXP (pressfit pin) |
| Макс. время нарастания | 200ns |
| UL признан | Yes (UL1557) |
| Ntc b constant | 3375K |
| Соотв. RoHS | Да |
| Gate charge typ | 4.7μC |
| Напр. изоляции | 4000V RMS |
| Темп. хранения | -40°C to +125°C |
| Collector current dc | 600A |
| Входная емкость макс. | 160nF |
| Gate threshold voltage | 5.4V to 6.6V |
| Internal configuration | Dual switch (half-bridge) with NTC thermistor |
| Ntc resistance 25c typ | 5.00kΩ |
| Макс. выходная емкость | 4.3nF |
| Время вкл. макс. | 800ns |
| Collector current pulse | 1200A |
| Общая рассеиваемая мощность | 2830W |
| Макс. время выключения | 800ns |
| Gate emitter voltage max | ±20V |
| Макс. темп. перехода | 175°C |
| Mounting torque heatsink | 2.5 N·m to 3.5 N·m |
| Ntc resistance 25c range | 4.85kΩ to 5.15kΩ |
| Напряжение коллектор-эмиттер | 1700V |
| Макс. время обрат. восстановления | 300ns |
| Макс.напр.к-э,В | 1700 |
| Reverse recovery energy typ | 78mJ |
| Internal gate resistance typ | 1.3Ω |
| Internal lead resistance typ | 0.71mΩ |
| Turn on switching energy typ | 117.4mJ |
| Turn off switching energy typ | 143.7mJ |
| Mounting torque main terminals | 3.5 N·m to 4.5 N·m |
| Рабочая температура перехода | -40°C to +150°C |
| Saturation voltage chip 25c max | 2.35V |
| Saturation voltage chip 25c typ | 1.95V |
| Структура модуля | полумост |
| Reverse transfer capacitance max | 1.4nF |
| Saturation voltage chip 125c typ | 2.35V |
| Saturation voltage chip 150c typ | 2.45V |
| Saturation voltage terminal 25c max | 2.50V |
| Saturation voltage terminal 25c typ | 2.10V |
| Saturation voltage terminal 125c typ | 2.50V |
| Saturation voltage terminal 150c typ | 2.60V |
| Contact thermal resistance grease typ | 11.5K/kW |
| Contact thermal resistance pc tim typ | 3.1K/kW |
| Thermal resistance junction to case igbt max | 53K/kW |
| Thermal resistance junction to case diode max | 81K/kW |
| Номинальный ток одиночного тр-ра,А | 600 |
