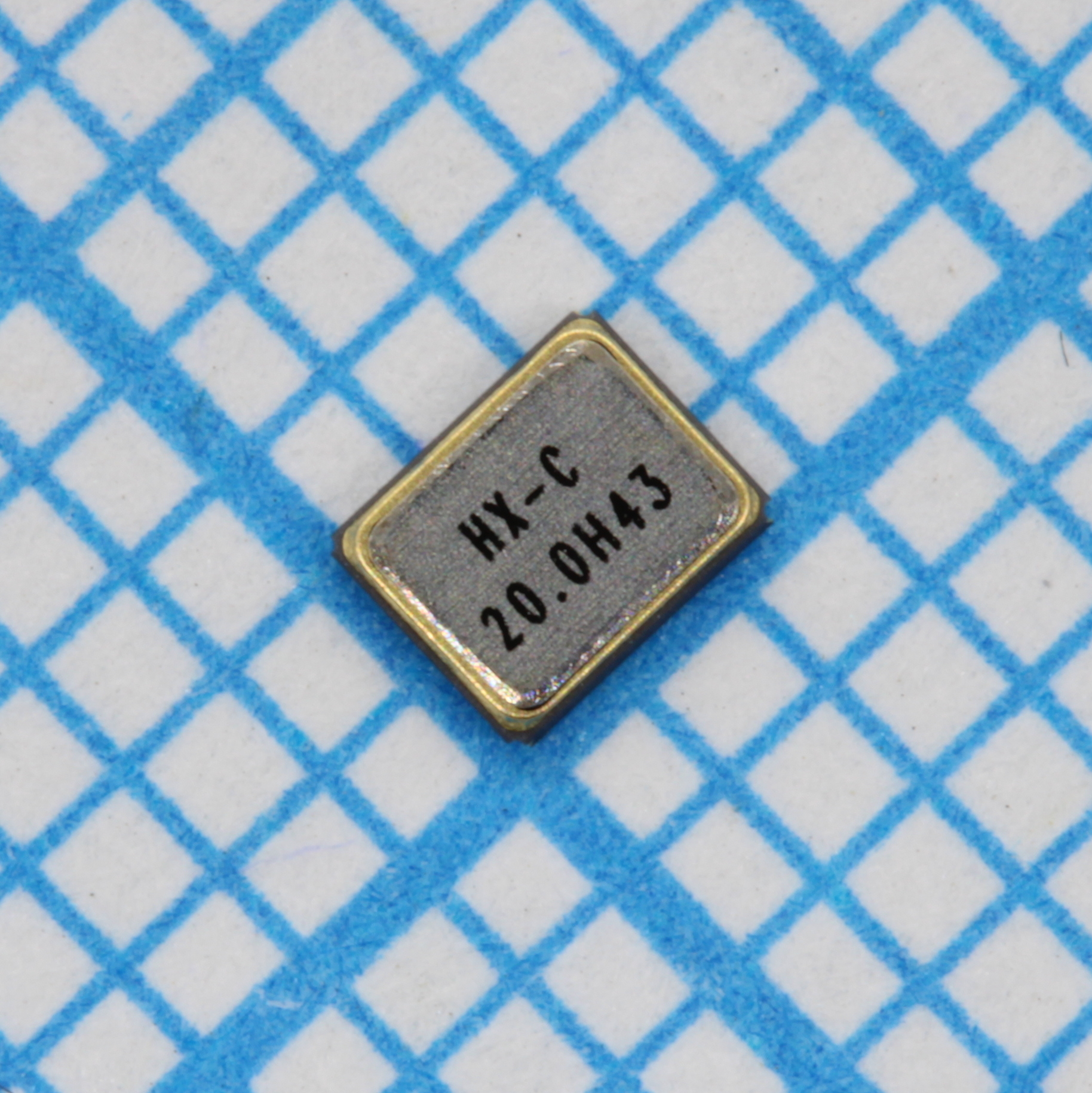

Резонатор кварцеывй 2520 20Мгц 15пф
У поставщика
ПроизводительHUAXIN
У поставщиков
447 шт.
Норм. уп.: 1000
Цены поставщиков
Склад 13
В наличии:447 шт
Срок поставки: до недели
Норм. уп.: 1000
Минимальная партия: 42 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 17,20 |
| от 201 | 15,50 |
| от 402 | 14,15 |
| от 1 000 | 12,98 |
| от 2 000 | 12,22 |
Описание
Кварцевый резонатор от HUAXIN на частоту 20 МГц с нагрузочной ёмкостью 15 пФ. Компонент выполнен в миниатюрном корпусе 2520 (2,5×2,0×0,6 мм) и поставляется на ленте для автоматического монтажа. Подходит для тактовой синхронизации в портативных устройствах, бытовой электронике и системах промышленной автоматики.
Технические характеристики
| Маркировка | H.C15 MHZ |
| Корпус | QSMD2.5x2.0x0.6 |
| Тип монтажа | SMD |
| Скорость старения | ±2 ppm 1st year max |
| Размеры | 2.0 x 1.6 mm |
| Описание | Quartz Crystal |
| Уровень возбуждения | 1 μW to 350 μW |
| Тип продукта | 2016-4P |
| Reflow cycles | 3 Times max |
| Reflow standard | JEDEC J-STD-020 (Lead-free) |
| Нагрузочная ёмкость | 15 pF |
| Режим колебаний | Fundamental AT-CUT |
| Ном. частота | 20.000 MHz |
| Шунтирующая емкость | ≤3.0 pF |
| Допуск частоты | ±10 ppm |
| Resonant resistance | ≤60 Ω |
| Темп. хранения | -55℃ to +125℃ |
| Сопр. изоляции | ≥500 MΩ at DC 100V |
| Раб. температура | -30℃ to +85℃ |
| Parasitic attenuation | ≤-3 dB |
| Reliability fine leak | Helium 5.0-5.5 kgf/cm² for 2 hours |
| Reliability free fall | 150 cm height, 3 times on hard board |
| Reliability vibration | 10-2000Hz, 1.52mm amplitude, 2 hours per axis (X,Y,Z) |
| Reliability criteria a | Frequency variation ±5ppm or meet customer specs |
| Reliability criteria b | Frequency variation ±10ppm or meet customer specs |
| Reliability criteria c | Resonant resistance change ±20% or 5Ω (larger value) |
| Reliability criteria d | Frequency variation ±10ppm or meet customer specs |
| Reliability criteria e | At least 95% of immersion end covered with new welding material |
| Пиковая темп. оплавления | 200℃ |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Reliability solderability | 245±5℃, 3±0.5 seconds |
| Parasitic attenuation range | -1000ppm to 6500ppm |
| Reflow max time 25c to peak | 8 minutes max |
| Reflow time above liquidous | 60-180 seconds |
| Reflow liquidous temperature | 217℃ |
| Reliability low temp storage | -40±2℃, 500±12 hours |
| Frequency tolerance condition | At 25℃±℃ |
| Reliability high temp storage | 125±2℃, 500±12 hours |
| Reliability temperature shock | 10 cycles high/low temperature |
| Reliability high temp humidity | 85±3℃, 85% RH, 500±12 hours |
| Temperature frequency deviation | ±30 ppm |
