Катушка индуктивности SMD проволочная, на ферритовом сердечнике 1мкГн ±10% 7.96МГц 30-добротность 400мА 0.7Ом
У поставщика
ПроизводительBourns
КатегорияДроссели SMD
У поставщиков
953 шт.
Норм. уп.: 2000
Цены поставщиков
Склад 13
В наличии:875 шт
Срок поставки: до недели
Норм. уп.: 2000
Минимальная партия: 38 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 18,92 |
| от 108 | 16,95 |
| от 216 | 15,32 |
| от 432 | 14,08 |
| от 863 | 13,16 |
Склад 14
В наличии:78 шт.
Срок поставки: до 7 дн.
Норм. уп.: 2000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 2 000 | 11,72 |
Описание

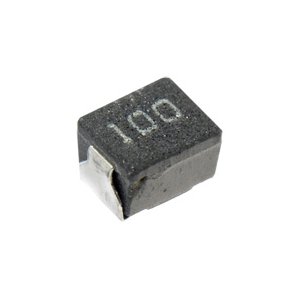

Катушка индуктивности SMD от Bourns в корпусе 1210. Индуктивность 1 мкГн с допуском ±10%, рассчитана на ток до 400 мА при сопротивлении 0,7 Ом. Подходит для фильтрации и согласования цепей в бытовой электронике и портативных устройствах.
Технические характеристики
| Индуктивность | 1µH |
| Допуск | 10 % |
| Корпус/типоразмер | 1210 |
| Тестовая частота | 7.96MHz |
| Мин. заряд | 30 |
| Тип монтажа | SMD |
| Упаковка | 2000 pcs per 7-inch reel |
| Размеры | Ширина: 2.50 ± 0.2 mm; Высота: 2.20 ± 0.2 mm; Длина: 3.20 ± 0.4 mm |
| Описание | SMD wirewound chip inductor on ferrite core, 1 µH ±10% |
| Артикул | CM322522-1R0KL |
| Материал сердечника | Ferrite |
| Ном. ток | 400mA |
| Материал провода | Enamelled copper |
| Покрытие выводов | Sn |
| Нагрев | 20°C |
| Сопротивление DC макс. | 0.7Ω |
| Профиль пайки | Peak temperature 250°C, 20-40 sec max above 245°C, 60-150 sec max above 217°C |
| Материал корпуса | Epoxy resin |
| Допуск индуктивности | ±10% |
| Примечание | 1uH 400mA |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Rated current definition | Inductance drops 10% |
| Диап. темп. хр. | -40°C to +125°C |
| Уровень чувствительности к влаге | 3 |
| Диап. раб. темп. | -40°C to +125°C |
| Мин. частота собственного резонанса | 40MHz |
| Стойкость к теплу пайки | 245°C, 5 seconds |
| Описание (англ.) | Ind General Purpose Chip Wirewound 1uH 10% 7.96MHz 30Q-Factor 400mA 0.7Ohm |
