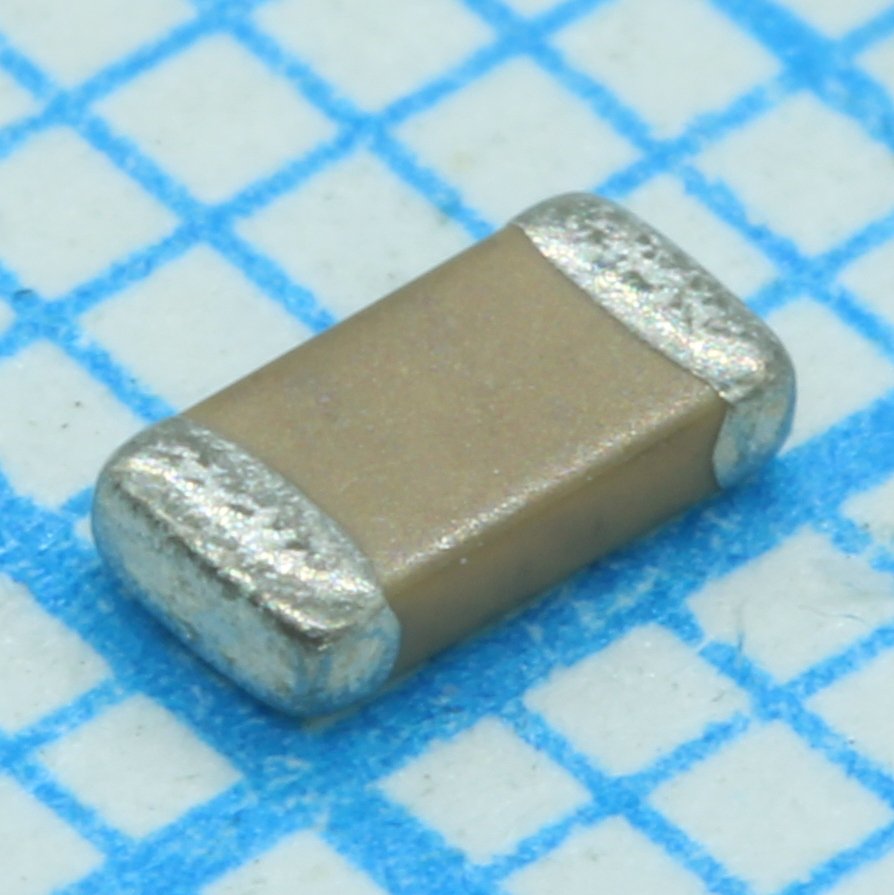

Конденсатор керамический SMD 1206 NP0 390пФ ±5% 50В
У поставщика
ПроизводительSAM
КатегорияКонденсаторы
У поставщиков
3 800 шт.
Норм. уп.: 4000
Цены поставщиков
Склад 13
В наличии:3 800 шт
Срок поставки: до недели
Норм. уп.: 4000
Минимальная партия: 200 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 100 | 5,12 |
| от 300 | 4,62 |
| от 500 | 4,15 |
| от 900 | 3,75 |
| от 1 700 | 3,46 |
Описание
Конденсатор керамический SMD от Samsung, типоразмер 1206. Выполнен на основе термостабильного диэлектрика NP0 (C0G), что обеспечивает высокую стабильность ёмкости и малые потери. Номинал 390 пФ с точностью ±5% при рабочем напряжении 50 В. Применяется в цепях фильтрации, резонансных контурах и высокочастотных схемах, где требуется минимальный ТКЕ.
Технические характеристики
| Ёмкость | 390pF |
| Допуск | 5 % |
| Корпус | 1206 |
| Монтаж | SMD |
| Диэлектрик | C0G |
| ESR | Low ESR |
| Ширина | 1.6mm |
| Длина | 3.2mm |
| Серия | CL |
| Код EIA | 1206 |
| Добротность | ≥1000 (for capacitance ≥30pF) |
| Толщина | 1.6mm |
| Применение | General Electronic Circuit |
| Артикул | CL31C391JBCNNNC |
| Производитель | Samsung |
| Тип монтажа | SMD |
| Ном. напряжение | 50V |
| Паяемость | Sn-3Ag-0.5Cu, 245±5°C, 3±0.3 sec |
| Тип компонента | Multilayer Ceramic Capacitor |
| Тип упаковки | Paper 13" (10,000EA) |
| Габариты корпуса | 3.2mm x 1.6mm |
| Прочность на изгиб | 1mm bending limit, 500g.f pressure |
| Adhesive strength | 500g.f for 10±1 sec |
| Package size code | 31 |
| Коэффициент рассеяния | ≤0.025 (for rated voltage ≥25V) |
| Termination plating | Ni/Cu/Sn (100% Sn) |
| Выдерживаемое напряжение | 300% of rated voltage for 1~5 sec (Class I) |
| Примечание | чип 1206 NP0 390pF ±5% 50V |
| Допуск емкости | ±5% |
| Сопр. изоляции | 10,000MΩ or 500MΩ·µF whichever is smaller |
| Темп. коэф. | 0±30 ppm/°C |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Capacitance test voltage | 0.5~5 Vrms |
| Capacitance test frequency | 1MHz ±10% (≤1000pF) |
| Температурная характеристика | C0G (NP0) |
| Диап. раб. темп. | -55°C to +125°C |
| Стойкость к теплу пайки | 270±5°C, 10±1 sec |
| Описание (англ.) | Cap Ceramic 390pF 50V C0G 5% Pad SMD 1206 125C T/R |
