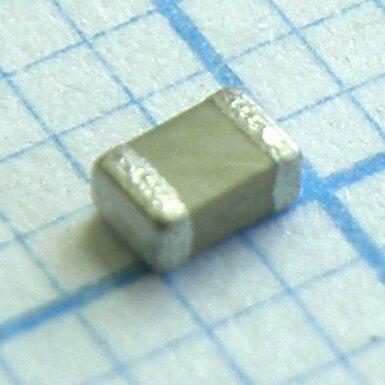

Конденсатор керамический SMD 0805 X7R 2.2мкФ ±10% 16В
У поставщика
ПроизводительSAM
КатегорияКонденсаторы керамические SMD 0805
У поставщиков
25 000 шт.
Норм. уп.: 2000
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт2,48 ₽
Сумма1 240,00 ₽
+ доплата 490,00 ₽
В наличии25 000 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 500 штюрлицам и ИП
от 700 — 2,02 ₽ (−19%)
Заказ со склада «Склад 13» с этой позицией — 1 240,00 ₽. До заказа без доплаты не хватает 16 060,00 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
500 шт · Склад 13 · 1 240,00 ₽
Описание
Керамический конденсатор SAM в SMD-корпусе 0805. Номинальная ёмкость 2,2 мкФ при напряжении 16 В, допуск ±10%, температурный коэффициент X7R. Рабочая температура до +125°C. Подходит для цепей фильтрации и развязки в промышленной автоматике и бытовой электронике.
Технические характеристики
| Ёмкость | 2,2 мкФ |
| Допуск | 10 % |
| Корпус | 0805 |
| Монтаж | SMD |
| Диэлектрик | X7R |
| Тип | многослойный керамический конденсатор |
| Класс | Class II |
| Код EIA | 0805 |
| Электрод | Ni |
| Упаковка | Embossing 7" |
| Код размера | 21 |
| Тангенс угла потерь | 0.035 max (at 16V, X7R) |
| Толщина | 1.25 ± 0.10 mm |
| Размеры | Ширина: 1.25 ± 0.1 mm; Длина: 2.0 ± 0.1 mm; Полоса пропускания: 0.5 +0.2/-0.3 mm; Макс. толщина: 1.35 mm |
| Артикул | CL21B225KOFNNNE |
| Производитель | Samsung |
| Код напряжения | O |
| Ном. напряжение | 16V |
| Reserved code | N |
| Паяемость | Solder: Sn-3Ag-0.5Cu; Dip time: 3 ± 0.3 sec; Температура: 245 ± 5°C |
| Тип упаковки | E |
| Код допуска | K |
| Прочность на изгиб | Предел изгиба: 1mm; Изменение емкости: Within ±12.5% |
| Код емкости | 225 |
| Вариант толщины | F |
| Прочность клея | Apply 500g.f pressure for 10±1 sec |
| Темп. диапазон | -55 ~ +125°C |
| Изменение емкости | ±15% |
| Номинальная ёмкость | 2.2µF |
| Покрытие выводов | Sn_100% |
| Samsung control code | N |
| Выдерживаемое напряжение | 250% of Rated Voltage for 1~5 sec |
| Примечание | чип 0805 X7R 2.2uF ±10% 16V |
| Допуск емкости | ±10% |
| Сопр. изоляции | 10,000MΩ or 100MΩ·µF whichever is smaller (Rated Voltage ≤16V) |
| Product plating method | N |
| Capacitance measurement | Напряжение, В: 1.0 ± 0.2 Vrms; Частота: 1kHz ±10% |
| Тип упаковки | Лента и катушка (лента в катушке) |
| Стойкость к теплу пайки | Dip time: 10 ± 1 sec; Температура: 270 ± 5°C; Изменение емкости: Within ±7.5% |
| Описание (англ.) | Cap Ceramic 2.2uF 16V X7R 10% Pad SMD 0805 125C T/R |
| Код температурной характеристики | B |
| Температурная характеристика емкости | X7R |
