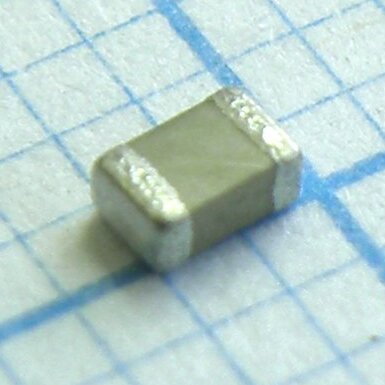

Конденсатор керамический SMD 0805 X5R 10мкФ ±10% 25В
У поставщика
ПроизводительSAM
КатегорияКонденсаторы керамические SMD 0805
У поставщиков
34 шт.
Норм. уп.: 3000
Описание
Керамический конденсатор от SAM в SMD-корпусе 0805. Ёмкость 10 мкФ при напряжении 25 В, допуск ±10%, температурный коэффициент X5R. Работает в диапазоне от -55 до +85 °C. Подходит для фильтрации и развязки в бытовой электронике и промышленных устройствах.
Технические характеристики
| Ёмкость | 10uF |
| Допуск | 10 % |
| Корпус | 0805 |
| Монтаж | SMD |
| Диэлектрик | X5R |
| Рабочая температура | -55°C ~ 85°C |
| Серия | CL |
| Код EIA | 2012 |
| Код размера | 21 |
| Размеры | Ширина: 1.25mm; Длина: 2.0mm; Толщина: 1.25mm; Полоса пропускания: 0.5mm |
| Артикул | CL21A106KAYNNNG |
| Control code | N |
| Производитель | Samsung |
| Ном. напряжение | 25V |
| Паяемость | Sn-3Ag-0.5Cu, 245±5°C, 3±0.3 sec |
| Тип компонента | многослойный керамический конденсатор |
| Тип упаковки | Embossing 7" |
| Прочность на изгиб | 1mm bending limit, capacitance change within ±12.5% |
| Вариант толщины | F |
| Прочность клея | 500g.f for 10±1 sec |
| Выдерживаемое напряжение | 250% of rated voltage for 1-5 sec |
| Примечание | чип 0805 X5R 10uF ±10% 25V |
| Допуск емкости | ±10% |
| Сопр. изоляции | 500MΩ·uF or 10,000MΩ (whichever is smaller) |
| Product plating method | Ni/Cu/Sn_100% |
| Тип упаковки | Лента и катушка (лента в катушке) |
| Температурная характеристика | X5R |
| Диап. раб. темп. | -55°C to +85°C |
| Тангенс угла потерь | 0.05 max |
| Стойкость к теплу пайки | 270±5°C, 10±1 sec |
| Описание (англ.) | Cap Ceramic 10uF 25V X5R 10% Pad SMD 0805 85°C T/R |
| Напряжение измерения ёмкости | 1.0 ±0.2 Vrms |
| Частота измерения ёмкости | 1kHz ±10% |
| Изменение ёмкости от температуры | ±15% |
