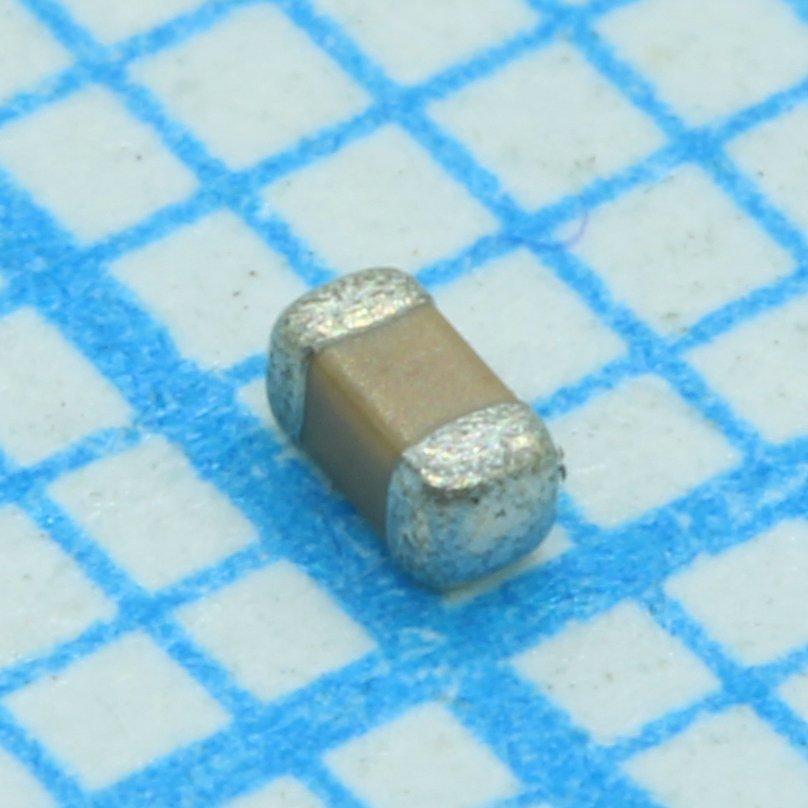

Конденсатор керамический SMD 0603 NP0 1пФ ±0.25пФ 50В
У поставщика
ПроизводительSAM
КатегорияКонденсаторы керамические SMD 0603
У поставщиков
69 000 шт.
Норм. уп.: 4000
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт0,26 ₽
Сумма780,00 ₽
+ доплата 490,00 ₽
В наличии69 000 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 3 000 штюрлицам и ИП
от 4 000 — 0,23 ₽ (−12%)
Заказ со склада «Склад 13» с этой позицией — 780,00 ₽. До заказа без доплаты не хватает 16 520,00 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
3 000 шт · Склад 13 · 780,00 ₽
Описание
Керамический конденсатор SMD от SAM в корпусе 0603. Номинальная ёмкость 1 пФ с допуском ±0.25 пФ, рассчитан на напряжение до 50 В. Выполнен по технологии NP0 (C0G) с высокой температурной стабильностью. Подходит для высокочастотных цепей в промышленной и бытовой электронике.
Технические характеристики
| Ёмкость | 1pF |
| Допуск | 0,25 % |
| Корпус | 0603 |
| Монтаж | SMD |
| Диэлектрик | C0G |
| Серия | CL |
| Код EIA | 0603 |
| Особенности | Miniature Size, Wide Capacitance and Voltage Range, Tape & Reel for Surface Mount Assembly, Low ESR |
| Ширина, мм | 0.8 ± 0.1 |
| Длина, мм | 1.6 ± 0.1 |
| Код размера | 10 |
| Применение | General Electronic Circuit |
| Артикул | CL10C010CB8NNNC |
| Control code | N |
| Производитель | Samsung |
| Толщина мм | 0.9 max |
| Band width mm | 0.3 ± 0.2 |
| Размеры мм | 1.6 x 0.8 |
| Тип монтажа | SMD |
| Ном. напряжение | 50V |
| Reserved code | N |
| Паяемость | Sn-3Ag-0.5Cu, 245±5°C, 3±0.3 sec |
| Тип компонента | многослойный керамический конденсатор |
| Код упаковки | B |
| Тип упаковки | Embossing 7" |
| Добротность | ≥ 400 + 20C (C < 30pF) |
| Прочность на изгиб | 500g.f (200g.f for 0201), bending limit 1mm |
| Прочность клея | 500g.f for 10±1 sec |
| Код номинального напряжения | B |
| Покрытие выводов | Ni/Cu/Sn_100% |
| Product plating code | N |
| Выдерживаемое напряжение | 300% of rated voltage for 1~5 sec (Class I) |
| Примечание | чип 0603 NP0 1pF ±0.25pF 50V |
| Допуск емкости | ±0.25pF |
| Сопр. изоляции | 10,000 MΩ or 500 MΩ·µF whichever is smaller |
| Thickness option code | 8 |
| Темп. коэф. | 0 ± 30 ppm/°C |
| Тип упаковки | Лента и катушка (лента в катушке) |
| Код допуска емкости | C |
| Температурная характеристика | C0G (NP0) |
| Диап. раб. темп. | -55°C to +125°C |
| Тангенс угла потерь | Class I: Q ≥ 400 + 20C for C < 30pF |
| Стойкость к теплу пайки | 270±5°C, 10±1 sec |
| Описание (англ.) | Cap Ceramic 1pF 50V C0G 0.25pF Pad SMD 0603 125°C T/R |
| Код температурной характеристики | C |
| Изменение ёмкости от температуры | ±30 ppm/°C |
