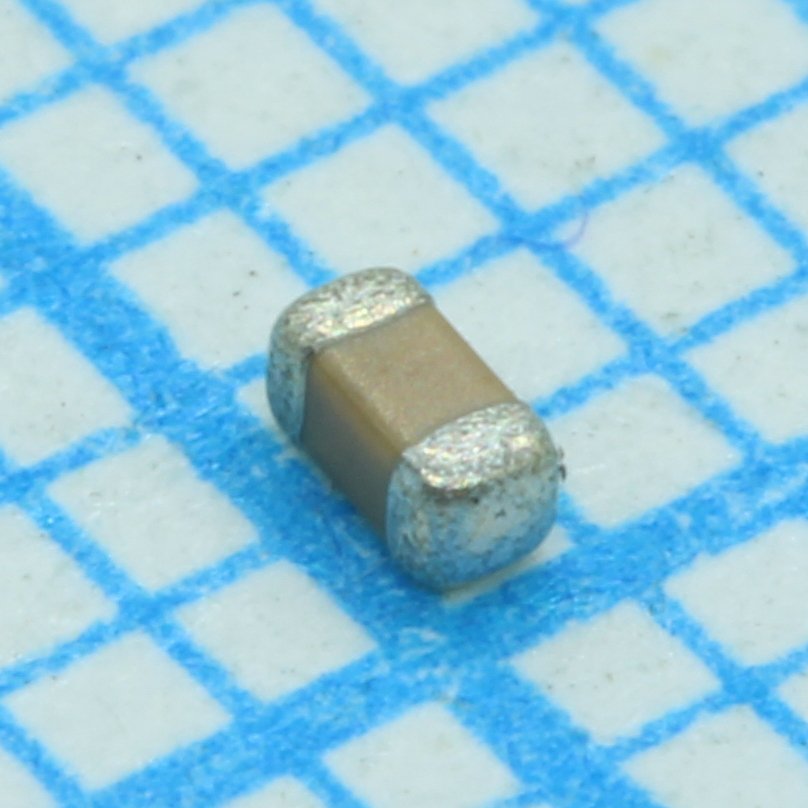

Конденсатор керамический SMD 0603 X5R 22мкФ ±20% 16В
У поставщика
ПроизводительSAM
КатегорияКонденсаторы керамические SMD 0603
У поставщиков
455 шт.
Норм. уп.: 4000
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт9,28 ₽
Сумма1 856,00 ₽
+ доплата 490,00 ₽
В наличии455 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 200 штюрлицам и ИП
от 400 — 8,22 ₽ (−11%)
Заказ со склада «Склад 13» с этой позицией — 1 856,00 ₽. До заказа без доплаты не хватает 15 444,00 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
200 шт · Склад 13 · 1 856,00 ₽
Описание
Керамический конденсатор от SAM в миниатюрном корпусе 0603. Ёмкость 22 мкФ при напряжении 16 В, допуск ±20%, температурная стабильность X5R. Подходит для фильтрации и развязки в компактных блоках питания и бытовой электронике.
Технические характеристики
| Ёмкость | 22µF |
| Допуск | 20 % |
| Корпус | 0603 |
| Монтаж | SMD |
| Диэлектрик | X5R |
| Снижение характеристик | Recommended: Vmax ≤ derated voltage per graph; Vdc ≤ 70% of derated voltage |
| Supplier | Samsung electro-mechanics |
| Электрод | Ni inner electrode |
| Упаковка | Cardboard type, 7" reel |
| Код размера | 0603 |
| Размеры | Ширина: 0.80 ±0.30 mm; Длина: 1.60 ±0.30 mm; Толщина: 0.70 ±0.10 mm; Ширина вывода: 0.30 ±0.20 mm |
| Описание | CAP, 22µF, 16V, ±20%, X5R, 0603 |
| Артикул | CL10A226MO7JZNC |
| Выводы | Cu, Sn plating 100% Pb free |
| Тип продукта | Multi-layer Ceramic Capacitor |
| Tan delta df | 0.15 max |
| Ном. напряжение | 16V |
| Паяемость | SnAg3.0Cu0.5 solder 245±5°C, 3±0.3 sec, preheating 80-120°C 10-30 sec, >75% terminal surface soldered |
| Вибрационные испытания | 1.5mm amplitude, 10-55Hz, 2 hours × 3 directions (X, Y, Z) |
| Прочность на изгиб | Bending to 1mm at 1.0mm/sec, capacitance change within ±12.5% |
| Оплавление пайки | Reflow peak temperature 260±5°C, 30 sec |
| Влагостойкость | 40±2°C, 90-95%RH, 500+12/-0 hrs, capacitance change ±12.5%, tanδ ≤0.25, IR ≥500MΩ or 1MΩ·µF |
| Термоциклирование | -55°C ↔ 25°C ↔ 85°C → 25°C, 5 cycles, capacitance change within ±15%, tanδ/IR initial spec |
| Выдерживаемое напряжение | 40V (250% of rated voltage), no dielectric breakdown |
| Примечание | чип 0603 X5R 22uF ±20% 16V |
| Допуск емкости | ±20% |
| Сопр. изоляции | 10,000MΩ or 10MΩ·µF whichever is smaller |
| Ограничения применения | Not designed for aerospace/aviation, automotive/transportation, medical, military, disaster prevention/crime prevention, power plants, atomic energy, undersea, traffic signal, data-processing, heating/burning, safety equipment and similar high-reliability applications |
| Тип упаковки | Лента и катушка (лента в катушке) |
| High temperature resistance | 100% of rated voltage, max operating temperature, 1000+48/-0 hrs, capacitance change ±12.5%, tanδ ≤0.25, IR ≥1000MΩ or 2MΩ·µF |
| Диап. раб. темп. | -55°C to 85°C |
| Темп. хар-ки | X5R, -55°C to 85°C, capacitance change within ±15% |
| Стойкость к теплу пайки | Solder pot 270±5°C, 10±1 sec, capacitance change within ±15%, tanδ/IR initial spec |
| Описание (англ.) | Cap Ceramic 22uF 16V X5R 20% Pad SMD 0603 85C T/R |
| Прочность клеевого соединения | 500gf, 10±1 sec, no peeling |
| Условия измерения ёмкости | 120Hz ±20%, 0.5±0.1Vrms, after heat treatment at 150°C for 1h and 24h ambient |
