Разьем на плату горизонтальный, 18 контактов (6*3), не герметичный series 3.5 Operating Voltage 24V
У поставщика
ПроизводительKinkong
У поставщиков
36 шт.
Норм. уп.: 200
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт224,72 ₽
Сумма1 123,60 ₽
+ доплата 490,00 ₽
В наличии36 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 5 штюрлицам и ИП
от 7 — 220,02 ₽ (−2%)
Заказ со склада «Склад 13» с этой позицией — 1 123,60 ₽. До заказа без доплаты не хватает 16 176,40 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
5 шт · Склад 13 · 1 123,60 ₽
Описание

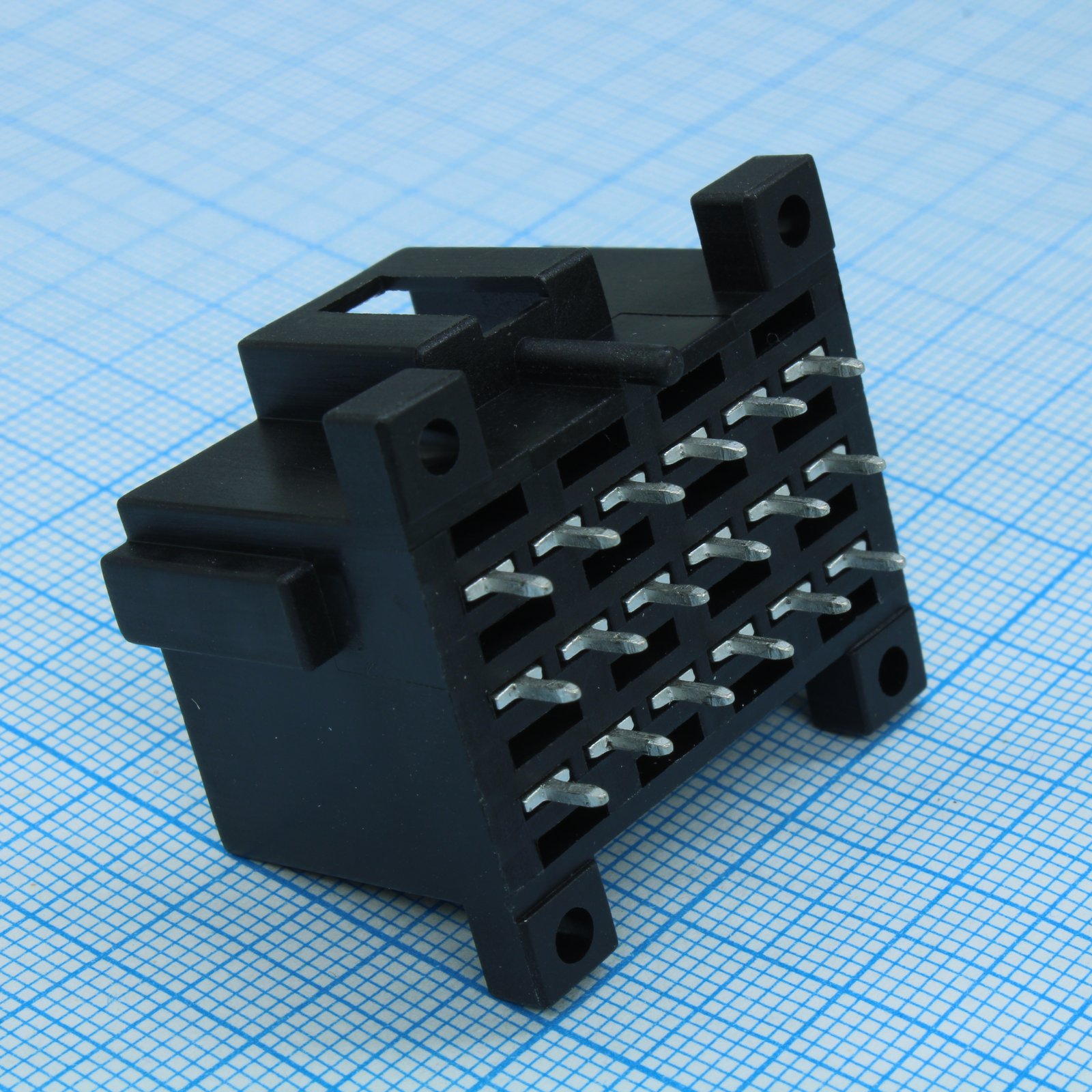

Разъем на плату Kinkong CKK5181GS-3.5-11B — это горизонтальный коннектор с 18 контактами (6x3). Рабочее напряжение составляет 24 В, шаг контактов 3.5 мм, корпус негерметичный. Подходит для использования в промышленной автоматике и контроллерах.
Технические характеристики
| Единица | mm |
| Цвет | Чёрный |
| Примечания | The sharp Angle is blunt., No tolerance shall conform to the requirements of GB/T14486-2008-MT6., On the machining surface of parts, there should be no scratches, scrapes and other damage parts surface defects. |
| Шкала | 1.5:1 |
| Герметичность | Нет |
| Серия | 3.5 |
| Вес | 5 g |
| Материал | PBT |
| Размеры | Шаг: 5 +0.15 mm; Длина 1: 27.5 ± 0.25 mm; Length 2: 12.85 mm; Length 3: 11.25 mm; Length 4: 25.7 ± 0.25 mm; Length 5: 37.5 ± 0.25 mm; Length 6: 24.35 ± 0.25 mm; Length 7: 20.6 ± 0.2 mm; Length 8: 24.1 ± 0.3 mm; Length 9: 30.9 ± 0.23 mm; Length 10: 25 ± 0.25 mm; Length 11: 5.5 ± 0.15 mm; Length 12: 11 ± 0.25 mm; Length 13: 22.7 ± 0.2 mm; Длина вывода: 3.5 ± 0.5 mm; Диаметр штыря: 0.8 -0.02 mm; Диаметр отверстия: 4 -0.2 mm |
| Описание | 18-PIN HEADER |
| Ориентация | горизонтальная |
| Артикул | CKK5181GS-3.5-11B |
| Производитель | YUEQING KINKONG ELECTRIC CO., LTD. |
| Тип монтажа | THT |
| Рабочее напряжение | 24V |
| Число контактов | 18 |
| Стандарт допуска | GB/T14486-2008-MT6 |
| Расположение контактов | 6x3 |
| Примечание | 967116-1 |
| Dimensional tolerances | 0~3: ±0.23; >3~6: ±0.26; >6~10: ±0.29; >10~14: ±0.33; >14~18: ±0.36; >18~24: ±0.40; >24~30: ±0.45; >30~40: ±0.50 |
| Тип упаковки | Palette (палетта) |
