Контактная вставка гнездо под проводник 0.5-1.0mm 20-16AWG Серия 1.5mm AMPSEAL
У поставщика
ПроизводительKinkong
У поставщиков
15 000 шт.
Норм. уп.: 5000
Цены поставщиков
Склад 13
В наличии:15 000 шт
Срок поставки: до недели
Норм. уп.: 5000
Минимальная партия: 68 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 10,20 |
| от 198 | 8,92 |
| от 395 | 7,85 |
| от 790 | 7,04 |
| от 1 579 | 6,46 |
Описание

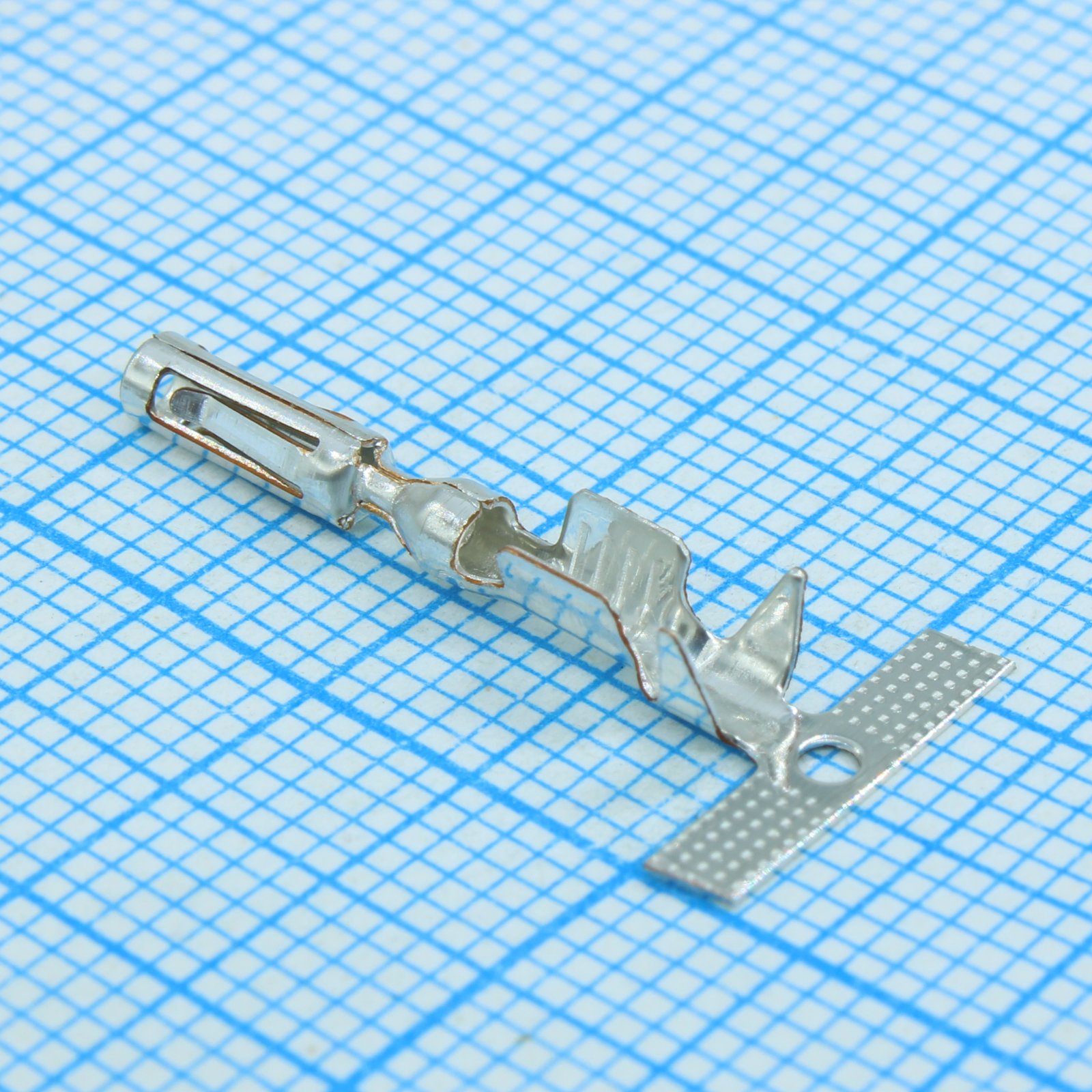

Контактная вставка (гнездо) от Kinkong для герметичных разъемов серии AMPSEAL. Рассчитана на проводники сечением 0.5–1.0 мм² (20–16 AWG) с шагом контактов 1.5 мм. Поставляется на ленте в катушке. Применяется в автомобильной электронике и промышленных системах с повышенными требованиями к защите от влаги.
Технические характеристики
| Серия | AMPSEAL |
| Покрытие | Localized tin: 0.0025 min matte tin; Localized gold: 0.00075 min gold; Nickel underplating: 0.00125 min nickel over entire contact |
| Материал | Медный сплав |
| Размеры | Ширина: 0.53 mm; Cutoff: 1.20 mm; Высота: 0.40 mm max; Общая длина: 19.10 mm |
| Тип контакта | розетка |
| Part numbers | 770520-1: Dim a: 3.75; Dim b: 1.65; Покрытие: Tin; Сечение провода: 16-20 AWG; Loose piece: Да; 770520-3: Dim a: 3.75; Dim b: 1.65; Покрытие: Золотистый; Сечение провода: 16-20 AWG; Loose piece: Да; 770520-5: Dim a: 3.0; Dim b: 2.2; Покрытие: Tin; Сечение провода: 20-22 AWG; 770520-6: Dim a: 2.5; Dim b: 2.2; Покрытие: Tin; Сечение провода: 22-24 AWG; 770520-8: Dim a: 3.0; Dim b: 2.2; Покрытие: Золотистый; Сечение провода: 20-22 AWG; 1-770520-1: Dim a: 2.5; Dim b: 2.2; Покрытие: Золотистый; Сечение провода: 22-24 AWG |
| Product spec | 108-1329 |
| Сечение провода AWG | 16-20 AWG |
| Die identifier | T275, TE2, TE3 |
| Application spec | 114-16016 |
| Insulation range | 1.4-2.7 mm |
| Wire size metric | 0.5-1.0 mm² |
| Wire termination | обжимной |
| Wire size qualified | 24AWG TXL - 0.22mm², 22AWG TXL - 0.35mm², 20AWG TXL - 0.5mm², 18AWG TXL - 0.8mm², 16AWG TXL - 1.5mm², 1.0mm² FLRY, 1.5mm² FLRY |
| Примечание | 770520-1 |
| Compatible assemblies | Reduced wire size: 2371882, 2371883, 2371884, 2371885; Standard wire size: 776286, 776273, 770680, 776164 |
| Тип упаковки | Tape and Reel (лента в катушке) |
