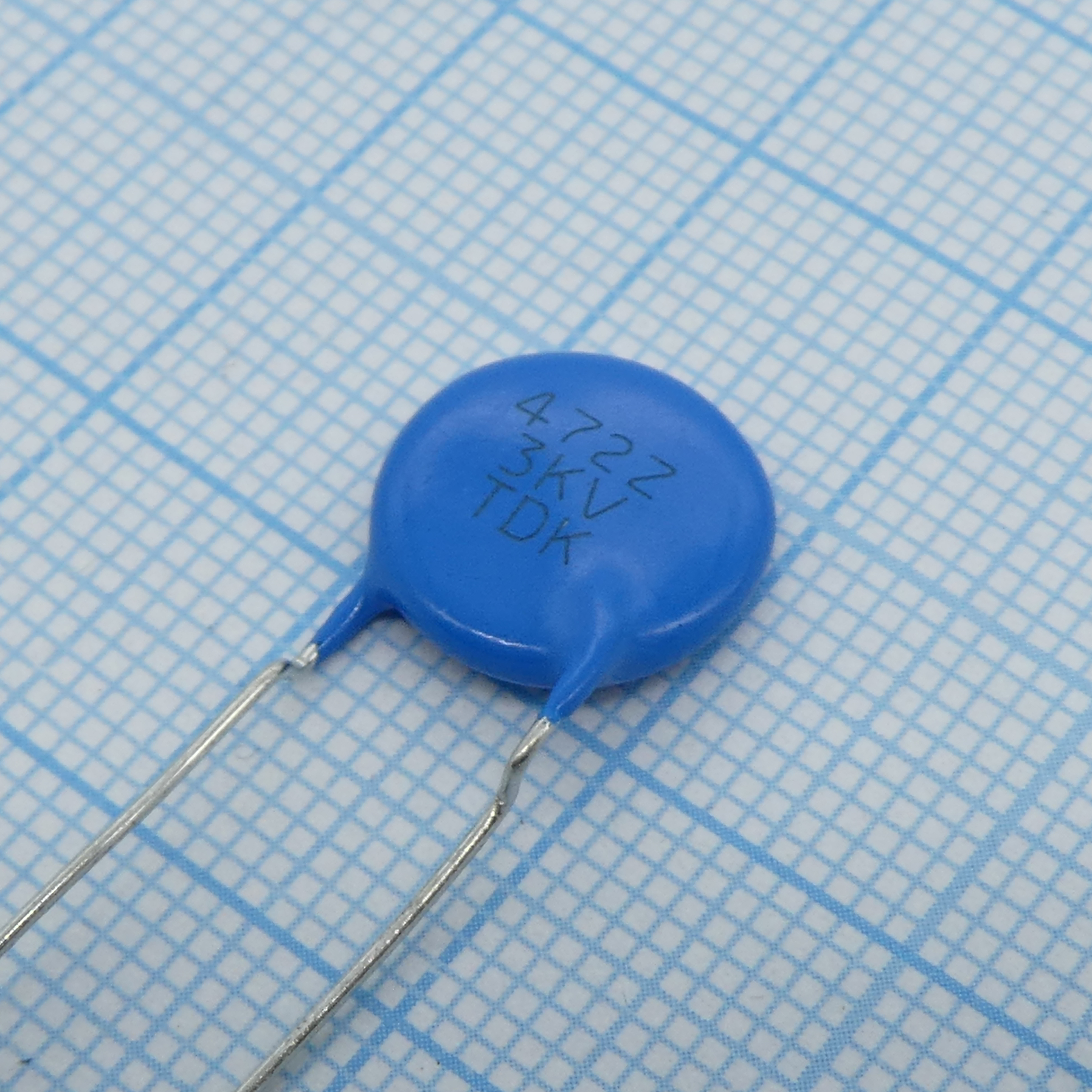

3kV 4700pF 10% E(+20/-55) CK45-E3FD472ZYGNA
У поставщика
ПроизводительTDK-EPCOS
КатегорияКонденсаторы
У поставщиков
4 564 шт.
Норм. уп.: 500
Цены поставщиков
Склад 13
В наличии:4 564 шт
Срок поставки: до недели
Норм. уп.: 500
Минимальная партия: 26 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 26,88 |
| от 73 | 24,37 |
| от 146 | 22,30 |
| от 292 | 20,72 |
| от 500 | 19,56 |
Описание
Керамический дисковый конденсатор от TDK-EPCOS серии CK45. Рассчитан на напряжение 3 кВ и ёмкость 4700 пФ с допуском +80/-20%. Выдерживает рабочие температуры от -55 до +125°C, шаг выводов 7,5 мм. Применяется в импульсных блоках питания и фильтрах помех.
Технические характеристики
| Серия | CK45 |
| Корпус | насыпью |
| Features | High Voltage |
| Монтаж | Выводной |
| Допуск, % | -20%, +80% |
| Тип вывода | Long lead |
| Lead Style | Formed Leads - Kinked |
| Размеры | F: 5.0±1.5mm; D: 0.6±0.05mm; D max: 11.0mm; T max: 5.0mm |
| Capacitance | 4700 pF |
| Ёмкость | 0,0047 мкФ |
| Описание | Disc Type Capacitors with Lead, High Voltage Ceramic Capacitors, Commercial Grade |
| Артикул | CK45-E3FD472ZYGNA |
| Applications | General Purpose |
| Lead Spacing | 0.295" (7.50mm) |
| Без галогенов | Да |
| Mounting Type | Through Hole |
| Internal code | A |
| Номинальное напряжение | 3000 В |
| Package / Case | Radial, Disc |
| Соотв. RoHS | Да |
| Voltage - Rated | 3000V (3kV) |
| Size / Dimension | 0.492" Dia (12.50mm) |
| Описание | CAP CER 4700PF 3KV RADIAL |
| Lead shape symbol | G |
| Soldering peak temp | 260°C |
| Soldering peak time | Within 10s |
| Примечание | 3kV 4700pF +80-20% E(+20/-55%) F:7.5mm |
| Height - Seated (Max) | 0.650" (16.50mm) |
| Operating Temperature | -25°C ~ 105°C |
| Допуск емкости | +80, -20% |
| Package quantity bulk | 1000 pieces/bag |
| Soldering preheat temp | 110°C min. |
| Soldering preheat time | 30 to 60s |
| Temperature Coefficient | E |
| Тип упаковки | Bulk (россыпь) |
| Диап. темп. хр. | -25 to +105°C |
| Application classification | General use |
| Диап. раб. темп. | -25 to +105°C |
| Темп. хар-ки | E (+20, -55%) |
| Soldering natural cooling time | Over 60s |
