Импульсный стабилизатор напряжения CJ431 / SOT-23
У поставщика
ПроизводительJSCJ
КатегорияМикросхемы
У поставщиков
6 023 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 39
В наличии:5 666 шт.
Срок поставки: до недели
Норм. уп.: 3000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 1,69 |
Склад 13
В наличии:357 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 248 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 2,79 |
| от 1 039 | 2,30 |
| от 2 077 | 1,90 |
| от 6 000 | 1,62 |
| от 9 000 | 1,45 |
Описание

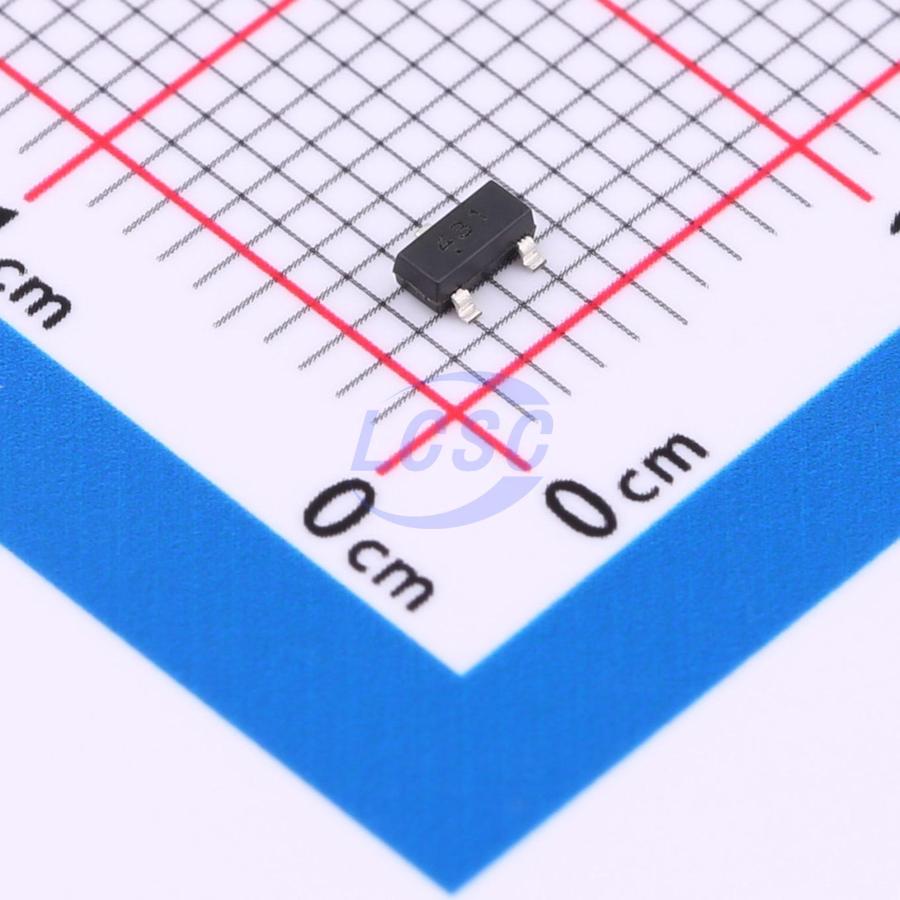

Импульсный стабилизатор напряжения CJ431 от JSCJ выполнен в компактном корпусе SOT-23. Микросхема предназначена для построения точных источников опорного напряжения и цепей обратной связи в блоках питания. Обеспечивает стабильную работу в широком диапазоне токов и напряжений, что делает её востребованной в импульсных преобразователях и зарядных устройствах.
Технические характеристики
| Корпус | SOT-23 |
| Тип монтажа | SMD |
| Описание | Adjustable Accurate Reference Source |
| Артикул | CJ431 |
| Dynamic impedance | 0.15Ω to 0.5Ω |
| Cathode voltage max | 36V |
| Cathode current range | -100mA to +150mA |
| Power dissipation to92 | 770mW |
| Power dissipation sot23 | 300mW |
| Power dissipation sot89 | 500mW |
| Reference input current | 1.5µA to 4µA |
| Reference input voltage | 2.5V |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Off state cathode current | 0.05µA to 1.0µA |
| Регулируемое вых. напр. | 36V |
| Диап. темп. хр. | -65°C to +150°C |
| Reference input voltage max | 2.525V |
| Reference input voltage min | 2.475V |
| Trapping current capability | 1mA to 100mA |
| Рекомендуемый выходной конденсатор | >0.1µF |
| Описание (англ.) | Shunt Voltage Reference IC Adjustable 2.5V~36V ±1% 100mA SOT-23 |
| Classification rank 1 percent | 2.475V to 2.525V |
| Equivalent temperature factor | 50ppm/°C |
| Reference input current range | 0.05mA to +10mA |
| Рабочая температура перехода | -40°C to +125°C |
| Classification rank 0 5 percent | 2.488V to 2.512V |
| Dynamic output impedance typical | 0.2Ω |
| Reference input current deviation | 0.4µA to 1.2µA |
| Reference input voltage deviation | 4.5mV to 17mV |
| Minimum cathode current for regulation | 0.45mA to 1.0mA |
| Thermal resistance junction to ambient to92 | 162°C/W |
| Thermal resistance junction to ambient sot23 | 417°C/W |
| Thermal resistance junction to ambient sot89 | 250°C/W |
| Ratio change reference voltage to cathode voltage 36v to 10v | -0.5 to -2.0 mV/V |
| Ratio change reference voltage to cathode voltage 10v to vref | -1.0 to -2.7 mV/V |
