Документация
Трансивер USB 2.0 2Мб/сек SSOP-20_208mil
У поставщика
ПроизводительWCH
КатегорияМикросхемы
У поставщиков
717 шт.
Норм. уп.: 15
Цены поставщиков
Склад 13
В наличии:707 шт
Срок поставки: до недели
Норм. уп.: 69
Минимальная партия: 6 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 151,69 |
| от 16 | 141,53 |
| от 32 | 133,25 |
| от 69 | 127,08 |
| от 138 | 122,48 |
Склад 12
В наличии:10 шт
Срок поставки: до недели
Норм. уп.: 15
Минимальная партия: 10 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 175,95 |
| от 15 | 157,81 |
Описание
Трансивер USB 2.0 от WCH. Работает на скорости Full Speed (12 Мбит/с) и поддерживает скорость обмена до 2 Мбит/с. Питание 3.3В или 5В, корпус SSOP-20 для поверхностного монтажа. Применяется в адаптерах, программаторах и интерфейсных модулях для подключения периферии к USB.
Технические характеристики
| RoHS | Lead free, compatible with RoHS |
| Parity | odd, even, blank, token, no check |
| Корпус | SSOP-20 |
| Тип монтажа | SMD |
| Usb spec | USB 2.0 Full Speed |
| Скорость передачи | 50bps to 2Mbps |
| Data bits | 5, 6, 7, 8 |
| Кол-во выводов | 20 |
| Скорость USB | Full Speed (12 Mbps) |
| Шаг выводов | 0.65mm (25mil) |
| Описание | USB bus convert chip, UART and 2-wire synchronous serial interface |

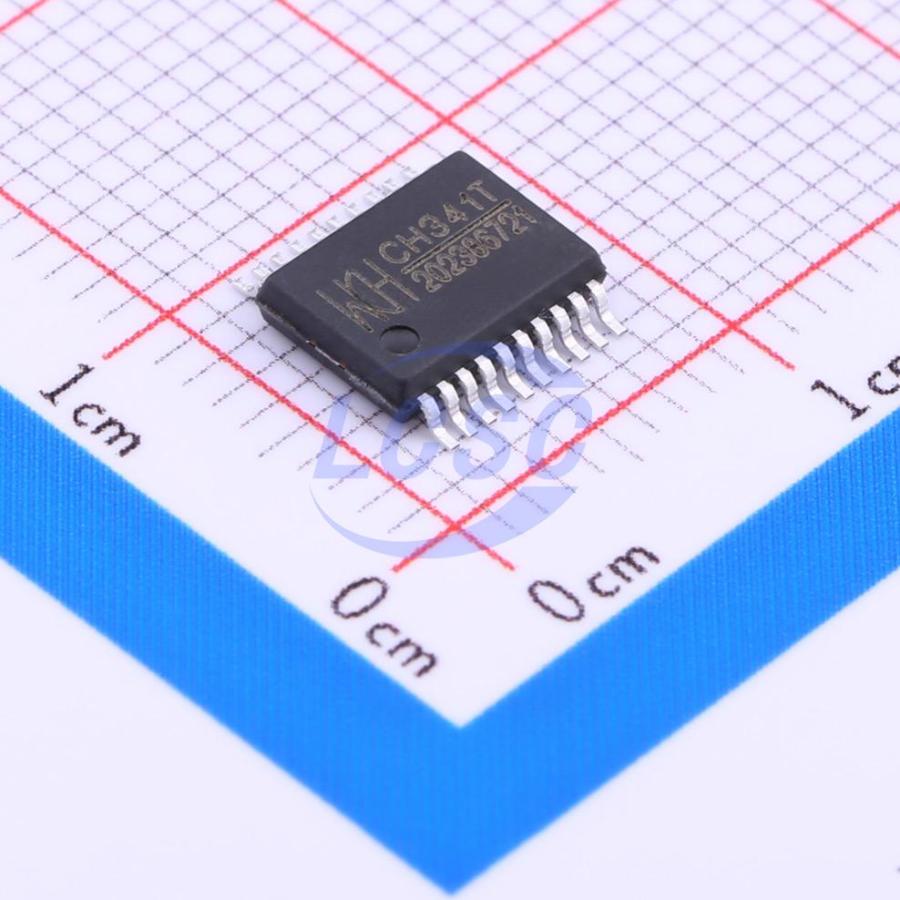

| Артикул | CH341T |
| Uart signals | TXD, RXD, TEN#, RDY#, TNOW#, ROV#, INT#, SLP# |
| Baud rate max | 2Mbps |
| Package pitch | 0.65mm (25mil) |
| Ширина корпуса | 5.30mm (209mil) |
| Напряжение питания | 3.3V or 5V |
| Interface modes | UART, 2-wire synchronous serial (SCL, SDA) |
| External crystal | required (typical 12MHz) |
| Decoupling capacitor v3 | 0.01µF (when 5V supply) |
| Тип упаковки | Tube (туба) |
| Decoupling capacitor vcc | 0.1µF |
| V3 decoupling capacitance | 0.01uF when VCC=5V |
| Vcc decoupling capacitance | 0.1uF |
| Описание (англ.) | Transceiver 2Mbps USB 2.0 SSOP-20_208mil USB ICs |
