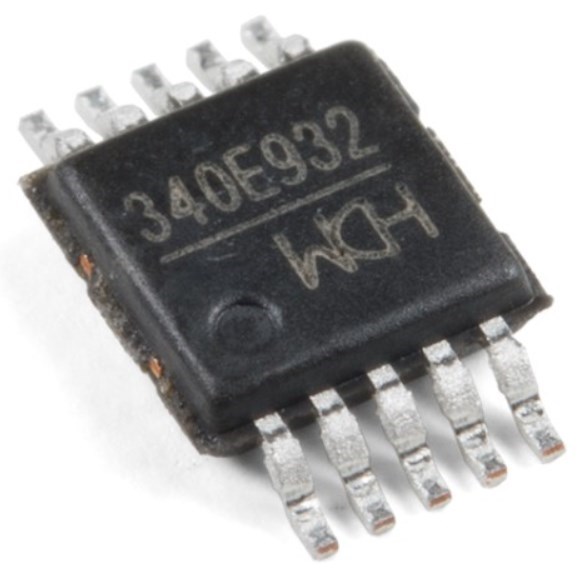

Микросхема интерфейсов CH340E
У поставщика
У поставщиков
11 399 шт.
Норм. уп.: 5000
Цены (собственный склад)
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 10 | 39,68 |
| от 30 | 37,12 |
| от 60 | 35,84 |
| от 120 | 34,05 |
Цены поставщиков
Склад 39
В наличии:11 399 шт.
Срок поставки: до недели
Норм. уп.: 5000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 63,18 |
| от 64 | 58,11 |
| от 104 | 55,26 |
| от 175 | 53,00 |
| от 291 | 51,28 |
Описание
Микросхема интерфейсов CH340E от WCH — компактный USB-UART конвертер. Работает от напряжения 3,3 В или 5 В, поддерживает скорость передачи до 2 Мбит/с. Выпускается в миниатюрном корпусе MSOP-10. Применяется в отладочных платах, программаторах и устройствах для связи с ПК.
Технические характеристики
| Тип | Контроллеры интерфейсов |
| Корпус | MSOP-10 |
| Тип монтажа | SMD |
| Package pitch | 0.50mm |
| Ширина корпуса | 3.0mm |
| Интерфейс USB | USB 2.0 Full Speed |
| Internal clock | Да |
| Соотв. RoHS | Да |
| Макс. ток питания | 20mA |
| Макс. напр. пит. | 3.6V |
| Мин. напр. пит. | 3.1V |
| Suspend current 5v | 0.2mA |
| Uart baud rate max | 2Mbps |
| Uart baud rate min | 50bps |
| Suspend current 3v3 | 0.15mA |
| Вх. низ. напр. макс. | 0.7V |
| Supply voltage 5v max | 5.3V |
| Supply voltage 5v min | 4.0V |
| Supply voltage 5v typ | 5V |
| Вх. выс. напр. мин. | 2.0V |
| Низ. напр. вых. макс. | 0.5V |
| Ток питания типовой | 7mA |
| Supply voltage 3v3 max | 3.6V |
| Supply voltage 3v3 min | 3.1V |
| Supply voltage 3v3 typ | 3.3V |
| Типовое питание | 3.3V |
| Мин. выходное высокое напряжение | VCC-0.5V |
| Power on reset time max | 50ms |
| Power on reset time min | 20ms |
| Power on reset time typ | 35ms |
| Макс. темп. хр. | 125C |
| Мин. темп. хр. | -55C |
| External crystal required | Нет |
| Макс. раб. темп. | 70C |
| Мин. раб. темп. | -20C |
| Internal pullup current max | 300uA |
| Internal pullup current min | 3uA |
| Internal pullup current typ | 150uA |
| Power on reset threshold max | 2.8V |
| Power on reset threshold min | 2.4V |
| Power on reset threshold typ | 2.6V |
| Internal pulldown current max | -300uA |
| Internal pulldown current min | -50uA |
| Internal pulldown current typ | -150uA |
