Диод выпрямительный общего применения 1000В 1А
У поставщика
У поставщиков
74 971 шт.
Норм. уп.: 2500
Цены поставщиков
Склад 39
В наличии:71 908 шт.
Срок поставки: до недели
Норм. уп.: 2500
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 4,56 |
Склад 13
В наличии:3 063 шт
Срок поставки: до недели
Норм. уп.: 2500
Минимальная партия: 80 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 8,67 |
| от 222 | 7,54 |
| от 444 | 6,60 |
| от 887 | 5,88 |
| от 1 774 | 5,38 |
Описание

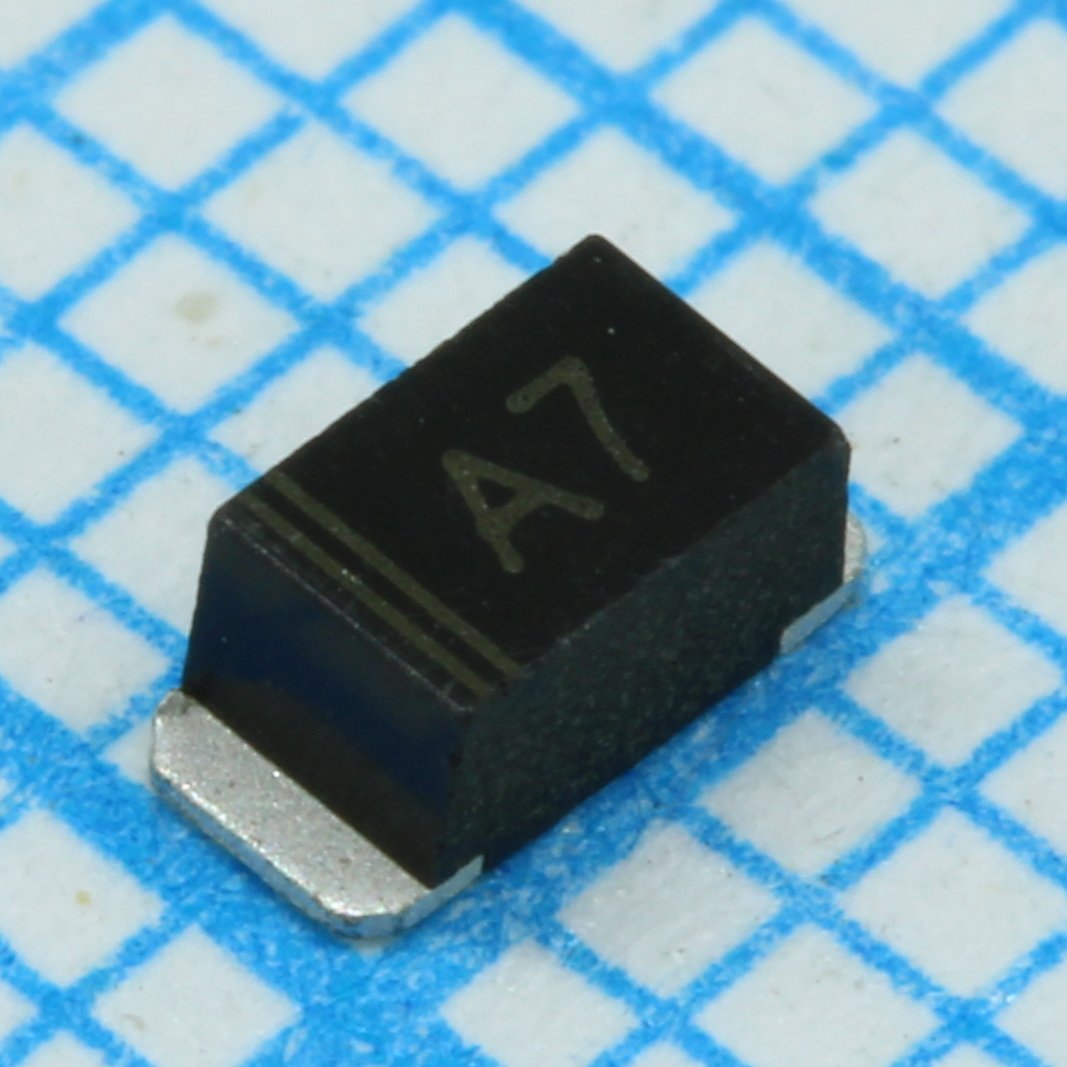

Диод выпрямительный общего применения CGRM4007-G от ComChip. Рассчитан на обратное напряжение до 1000 В и прямой ток 1 А, выпускается в компактном корпусе SOD-123FL. Подходит для блоков питания, бытовой электроники и цепей защиты от перенапряжения.
Технические характеристики
| Корпус | Molded plastic, JEDEC SOD-123/Mini SMA |
| Вес | 0.027 grams approx |
| Корпус | SOD-123FL |
| Тип монтажа | SMD |
| Полярность | Indicated by cathode band |
| Упаковка | Тип: Tape and Reel; Размер катушки: 7 inch; Кол-во на катушке: 2500 |
| Описание | SMD General Purpose Rectifier |
| Артикул | CGRM4007-G |
| Код маркировки | A7 |
| Rms voltage vrms | 700V |
| Прямое напряжение | 1.1V |
| Terminal solderable | MIL-STD-750, method 2026 |
| Reverse voltage vrrm | 1000V |
| Suggested pad layout | A: 3.80mm; B: 1.40mm; C: 1.90mm; D: 5.70mm; E: 1.90mm |
| Ширина корпуса | 1.4-1.8mm |
| Высота корпуса | 1.3-1.7mm |
| Длина корпуса | 3.5-3.9mm |
| Reverse current ir 25c | 5uA |
| Dc blocking voltage vdc | 1000V |
| Junction capacitance cj | 15pF |
| Reverse current ir 100c | 50uA |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Reel taping specification | A: 1.90 ± 0.10mm; B: 3.90 ± 0.10mm; C: 1.68 ± 0.10mm; D: 1.50 ± 0.05mm; E: 1.75 ± 0.10mm; F: 3.50 ± 0.05mm; P: 4.00 ± 0.10mm; W: 8.00 ± 0.30mm; D1: 62.0mm MIN; D2: 13.0 ± 0.50mm; P0: 4.00 ± 0.10mm; P1: 2.00 ± 0.10mm; W1: 11.4 ± 1.00mm |
| Average forward current io | 1.0A |
| Forward surge current ifsm | 30A |
| Flammability classification | 94V-0 |
| Описание (англ.) | DIODE GEN PURP 1KV 1A MINISMA |
| Диапазон температур хранения | -65 to +170°C |
| Operating junction temperature tj | -55 to +150°C |
| Тепловое сопротивление переход-среда | 60°C/W |
