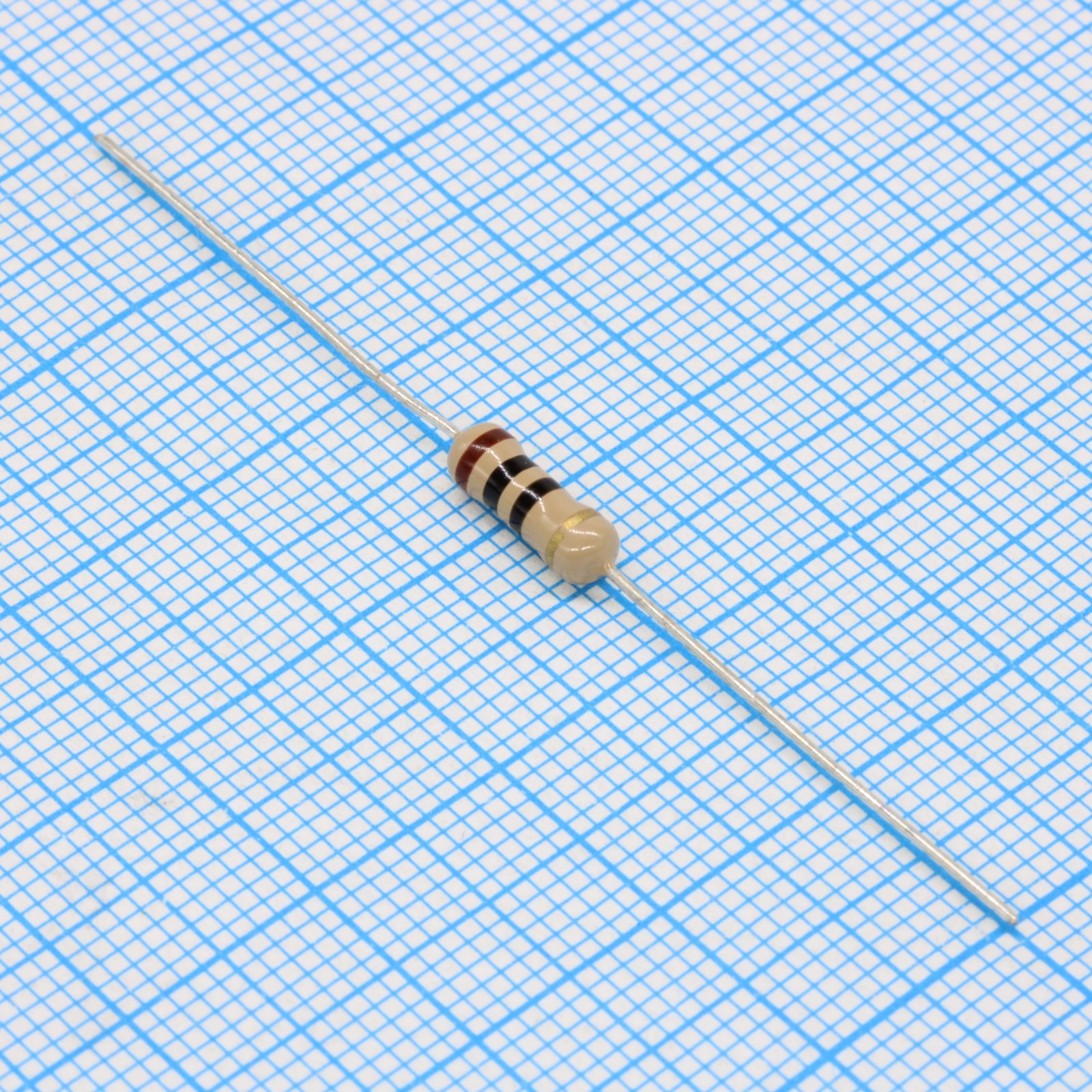

Резисторы постоянные CFR-50JT-52-10R
У поставщика
ПроизводительYageo
КатегорияРезисторы постоянные
У поставщиков
15 843 шт.
Норм. уп.: 1000
Цены поставщиков
Склад 39
В наличии:11 192 шт.
Срок поставки: до недели
Норм. уп.: 1000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 1,97 |
| от 1 913 | 1,58 |
| от 3 161 | 1,37 |
| от 5 241 | 1,20 |
| от 8 735 | 1,08 |
Склад 13
В наличии:4 651 шт
Срок поставки: до недели
Норм. уп.: 1000
Минимальная партия: 354 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 1,96 |
| от 409 | 1,66 |
| от 1 000 | 1,39 |
| от 2 000 | 1,23 |
| от 4 000 | 1,17 |
Описание
Резистор постоянный Yageo серии CFR-50JT-52-10R. Это углеродный пленочный компонент с сопротивлением 10 Ом, предназначенный для общего применения в электронных схемах. Отличается стабильностью параметров и доступной стоимостью, подходит для токоограничения и делителей напряжения.
Технические характеристики
| Сопротивление | 10Ω |
| Сопротивление | 10 Ом |
| Мощность | 0,5 Вт |
| Допуск | 5 % |
| Корпус | CFR-50 |
| Монтаж | Выводной |
| Макс. рабочее напряжение | 350V |
| Серия | CFR Series |
| Тип | Углеродистый пленочный |
| Body color | tan |
| Размеры | Длина: 9.0±0.5mm; Диаметр: 3.3±0.3mm; Длина вывода: 26±2.0mm; Диаметр вывода: 0.55±0.05mm |
| Forming type | Base on Spec. |
| Стиль упаковки | Tape/Box |
| Паяемость | 235±5°C for 3±0.5 Sec. 95% Min. coverage |
| Тип компонента | Carbon Film Resistor |
| Endurance at 70c | 70±2°C at RCWV for 1,000 Hr. (1.5 Hr. on, 0.5 Hr. off) ±3.0%+0.05Ω |
| Диапазон сопротивлений | 1Ω - 10MΩ & 0Ω for E24 series value |
| Номинальная мощность при 70°C | 0.5W |
| Кратковременная перегрузка | 2.5 times RCWV for 5 Sec. ±0.75%+0.05Ω |
| Термоциклирование | -55°C Room Temp. +155°C Room Temp. (5 cycles) ±1.0%+0.05Ω |
| Температура снижения характеристик | 70°C |
| Макс. перенапр. | 700V |
| Допуск сопротивления | ±5% |
| Сопр. изоляции | >1,000MΩ |
| Влажное тепло (установившийся режим) | 40±2°C, 90-95% RH for 56 days, loaded with 0.1 times RCWV ±3.0%+0.05Ω |
| Periodic pulse overload | 4 times RCWV 10,000 cycles (1 Sec. on, 25 Sec. off) ±1.0%+0.05Ω |
| Темп. коэф. | -350~500 ppm/°C |
| Robustness of terminations | ≥2.5kg (24.5N) |
| Диап. раб. темп. | -55°C to +155°C |
| Испытательное напряжение изоляции | 700V |
| Стойкость к теплу пайки | 260±3°C for 10±1 Sec., immersed to a point 3±0.5mm from the body ±1.0%+0.05Ω |
| Solvent resistance of marking | IPA for 5±0.5 Min. with ultrasonic |
