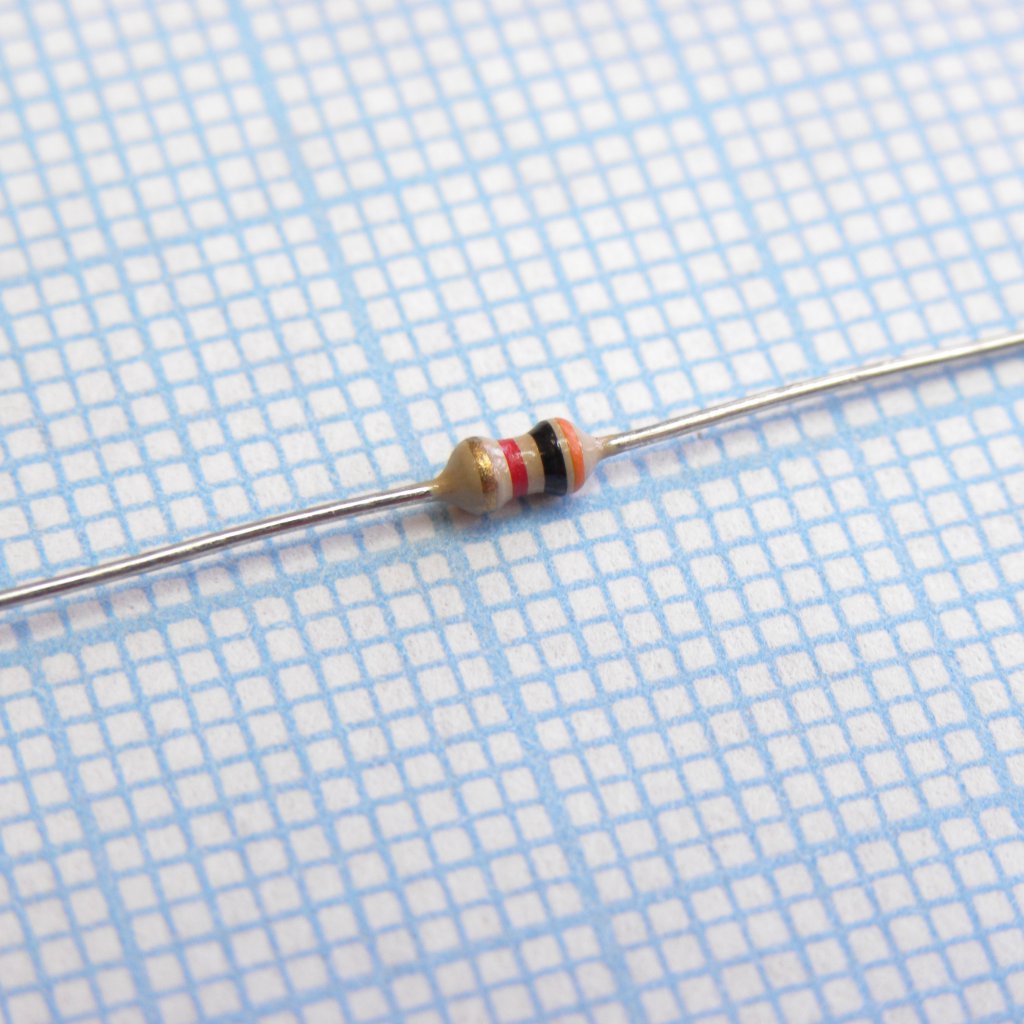

Резистор углеродистый 0.167Вт 7.5Ом ±5% ТКС -350ppm/°C....500ppm/°C
У поставщика
У поставщиков
15 097 шт.
Норм. уп.: 5000
Цены поставщиков
Склад 13
В наличии:15 097 шт
Срок поставки: до недели
Норм. уп.: 5000
Минимальная партия: 600 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 100 | 1,38 |
| от 700 | 1,16 |
| от 1 300 | 1,01 |
| от 2 600 | 0,90 |
| от 5 000 | 0,83 |
Описание
Резистор углеродистый Yageo серии CFR с сопротивлением 7,5 Ом. Компонент рассчитан на мощность 0,167 Вт и имеет допуск ±5%. Отличается широким диапазоном температурного коэффициента сопротивления от -350 до +500 ppm/°C, что обеспечивает стабильность параметров. Предназначен для применения в цепях общего назначения, где требуется ограничение тока и деление напряжения.
Технические характеристики
| Стиль | CFR-12 |
| Серия | CFR Series |
| Max temp | 155°C |
| Монтаж | Выводной |
| Упаковка | Tape/Box |
| Сопротивление | 7.5Ω |
| Длина корпуса | 3.4±0.3mm |
| Длина вывода | 28±2.0mm |
| Forming type | 52- |
| Ном. мощность | 1/6W |
| Корпус | CF-0.125 |
| Диаметр корпуса | 1.9±0.2mm |
| Derating temp | 70°C |
| Диаметр вывода | 0.45±0.05mm |
| Код заказа | CFR-12JT-52-7R5 |
| Паяемость | 235±5°C for 3±0.5 Sec. |
| Тип компонента | Carbon Film Resistor |
| Код упаковки | T |
| Мощность, Вт | 0.167 |
| Endurance at 70c | 70±2°C at RCWV for 1,000 Hr. |
| Диапазон сопротивлений | 1Ω - 10MΩ & 0Ω for E24 series value |
| Solvent resistance | IPA for 5±0.5 Min. |
| Макс. рабочее напряжение | 150V |
| Кратковременная перегрузка | 2.5 times RCWV for 5 Sec. |
| Термоциклирование | -55°C to +155°C (5 cycles) |
| Макс. перенапр. | 300V |
| Рабочий диапазон температур | -55°C to +155°C |
| Допуск сопротивления | ±5% |
| Сопр. изоляции | >1,000MΩ |
| Влажное тепло (установившийся режим) | 40±2°C, 90-95% RH for 56 days |
| Periodic pulse overload | 4 times RCWV 10,000 cycles |
| Темп. коэф. | -350ppm/°C to +500ppm/°C |
| Тип упаковки | Amunition Pack (лента в коробке) |
| Robustness of terminations | ≥2.5kg (24.5N) |
| Испытательное напряжение изоляции | 300V |
| Стойкость к теплу пайки | 260±3°C for 10±1 Sec. |
| Описание (англ.) | Res Carbon Film 7.5 Ohm 5% 0.167W(1/6W) -350ppm/C to 500ppm/C Conformal Coated AXL Tape and Box |
| Рабочая температура | -55°C ~ 155°C |
| Допуск | 5 % |
