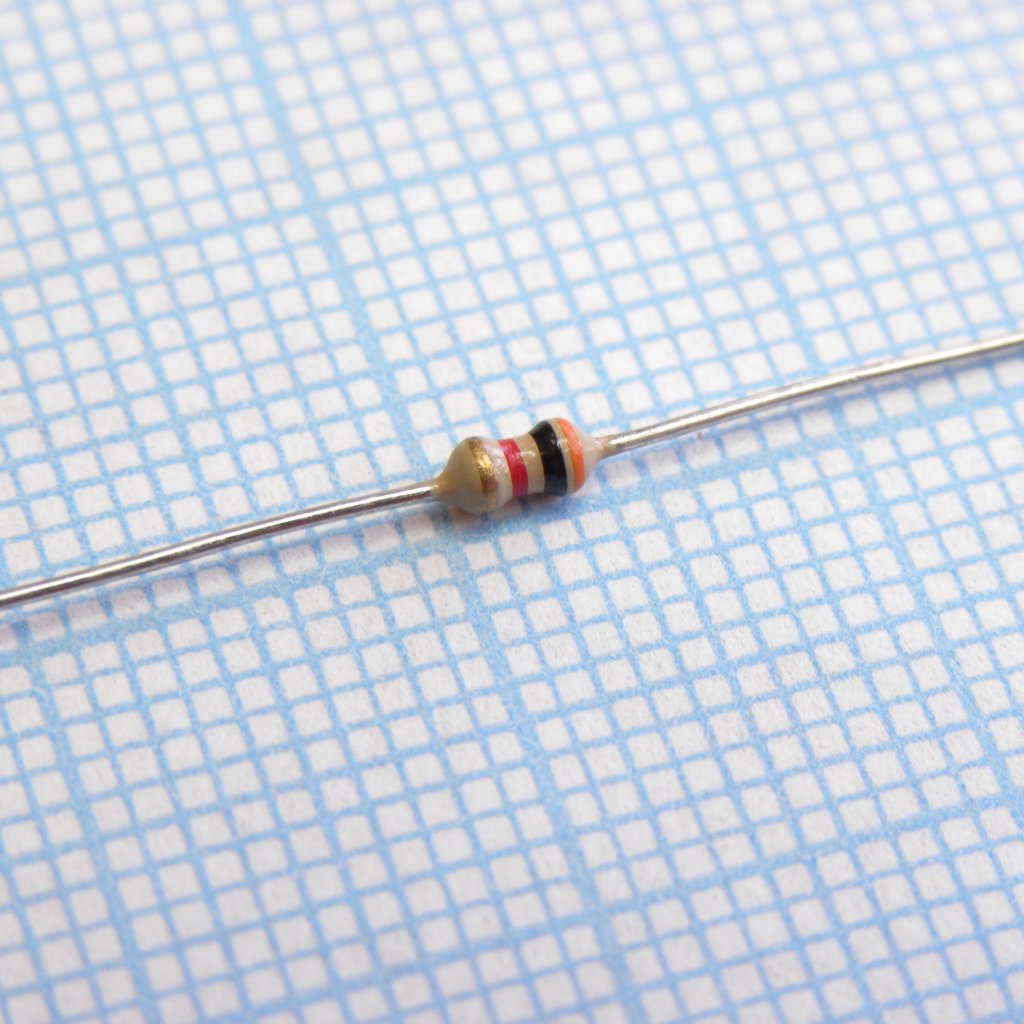

Резистор углеродистый 0.167Вт 560кОм ±5% ТКС -700ppm/°C....0ppm/°C
У поставщика
ПроизводительYageo
КатегорияРезисторы постоянные имп. 0,25W
У поставщиков
21 200 шт.
Норм. уп.: 5000
Цены поставщиков
Склад 13
В наличии:21 200 шт
Срок поставки: до недели
Норм. уп.: 5000
Минимальная партия: 3600 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 100 | 0,27 |
| от 1 300 | 0,23 |
| от 1 400 | 0,20 |
| от 2 400 | 0,18 |
| от 5 000 | 0,17 |
Описание
Резистор углеродистый от Yageo с сопротивлением 560 кОм и допуском ±5%. Мощность рассеивания 0,167 Вт (1/6 Вт), корпус CF-0.125 с аксиальными выводами. Работает в широком диапазоне температур от -55°C до 155°C. Подходит для использования в бытовой электронике и промышленной автоматике.
Технические характеристики
| Сопротивление | 560kΩ |
| Корпус | CF-0.125 |
| Монтаж | Выводной |
| Макс. рабочее напряжение | 150V |
| Рабочая температура | -55°C ~ 155°C |
| Тип | Carbon Film Resistors |
| Стиль | CFR-12 |
| Серия | CFR Series |
| Max temp | 155°C |
| Размеры | Длина корпуса: 3.4±0.3mm; Длина вывода: 28±2.0mm; Диаметр корпуса: 1.9±0.2mm; Диаметр вывода: 0.45±0.05mm |
| Forming type | 52mm |
| Normal style | CFR-12 |
| Ном. мощность | 1/6W |
| Derating temp | 70°C |
| Код заказа | CFR-12JT-52-560K |
| Стиль упаковки | Tape/Box |
| Паяемость | 235±5°C for 3±0.5 Sec., 95% Min. coverage |
| Miniature style | CFR25S |
| Endurance at 70c | 70±2°C at RCWV for 1,000 Hr. (1.5 Hr. on, 0.5 Hr. off), ±3.0%+0.05Ω |
| Диапазон сопротивлений | 1Ω - 10MΩ & 0Ω for E24 series value |
| Номинальная мощность при 70°C | 0.167W |
| Кратковременная перегрузка | 2.5 times RCWV for 5 Sec., ±0.75%+0.05Ω |
| Термоциклирование | -55°C to +155°C (5 cycles), ±1.0%+0.05Ω |
| Макс. перенапр. | 300V |
| Рабочий диапазон температур | -55°C to +155°C |
| Допуск сопротивления | ±5% |
| Сопр. изоляции | >1,000MΩ |
| Влажное тепло (установившийся режим) | 40±2°C, 90-95% RH for 56 days, loaded with 0.1 times RCWV, ±3.0%+0.05Ω |
| Periodic pulse overload | 4 times RCWV 10,000 cycles (1 Sec. on, 25 Sec. off), ±1.0%+0.05Ω |
| Темп. коэф. | -700ppm/°C to 0ppm/°C |
| Тип упаковки | Amunition Pack (лента в коробке) |
| Robustness of terminations | ≥2.5kg (24.5N) |
| Испытательное напряжение изоляции | 300V |
| Стойкость к теплу пайки | 260±3°C for 10±1 Sec., ±1.0%+0.05Ω |
| Описание (англ.) | Res Carbon Film 560K Ohm 5% 0.167W(1/6W) -700ppm/C to 0ppm/C Conformal Coated AXL Tape and Box |
| Solvent resistance of marking | IPA for 5±0.5 Min. with ultrasonic |
