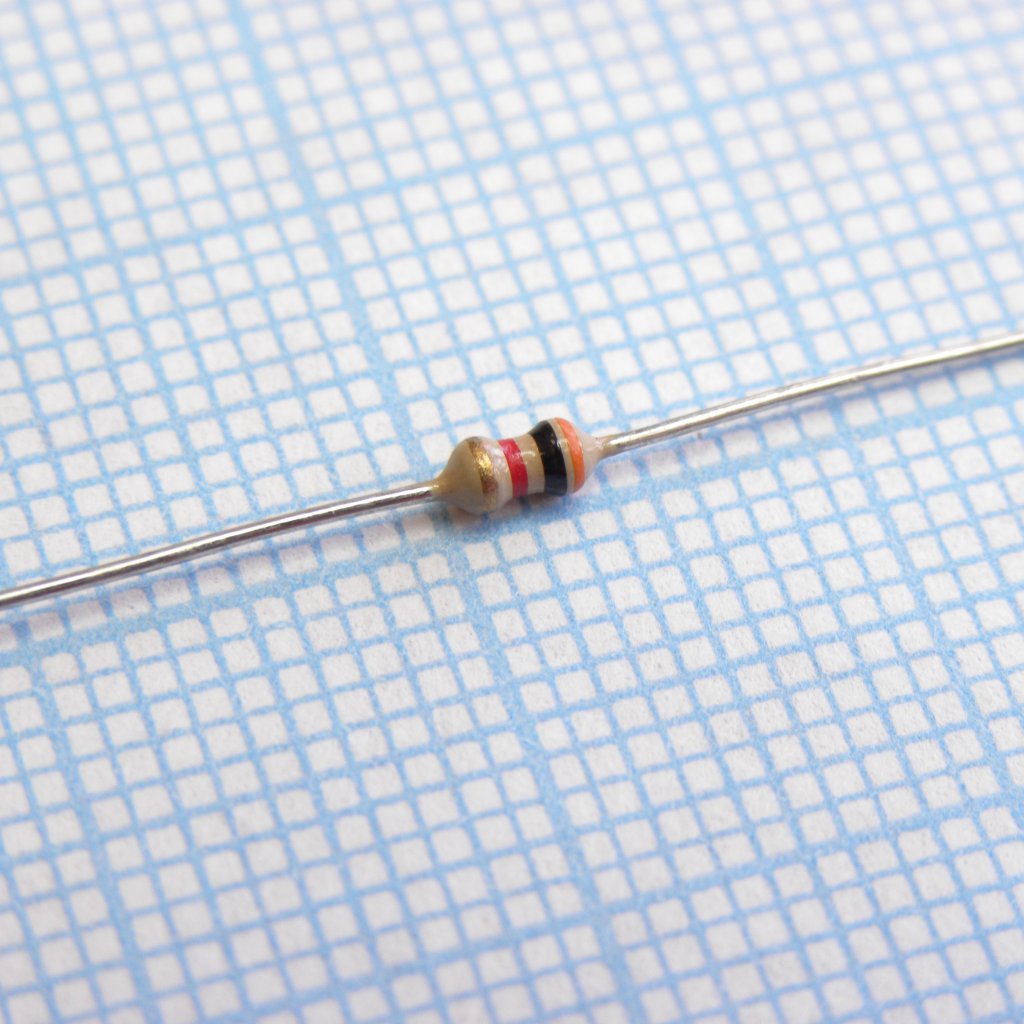

Резисторы постоянные CFR-12JT-52-4K7
У поставщика
ПроизводительYageo
КатегорияРезисторы постоянные
У поставщиков
45 531 шт.
Норм. уп.: 5000
Цены поставщиков
Склад 39
В наличии:30 303 шт.
Срок поставки: до недели
Норм. уп.: 5000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 0,33 |
Склад 13
В наличии:15 228 шт
Срок поставки: до недели
Норм. уп.: 5000
Минимальная партия: 400 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 100 | 1,74 |
| от 1 100 | 1,38 |
| от 2 100 | 1,09 |
| от 5 000 | 0,89 |
| от 10 000 | 0,78 |
Описание
Резистор постоянный Yageo серии CFR, модель CFR-12JT-52-4K7. Компонент выполнен по углеродно-плёночной технологии, что обеспечивает стабильность параметров и низкий уровень шумов. Предназначен для общего применения в цепях ограничения тока и делителях напряжения в бытовой и промышленной электронике.
Технические характеристики
| Сопротивление | 4.7kΩ |
| Сопротивление | 4.7 кОм |
| Мощность | 6 Вт |
| Допуск | 5 % |
| Корпус | CFR-12 |
| Монтаж | Выводной |
| Макс. рабочее напряжение | 150V |
| Серия | CFR Series |
| Тип | Углеродистый пленочный |
| Покрытие | tan color lacquer |
| Max temp | 155°C |
| Длина корпуса | 3.4±0.3mm |
| Длина вывода | 28±2.0mm |
| Forming type | 52.4mm |
| Диаметр корпуса | 1.9±0.2mm |
| Материал сердечника | high grade ceramic rods |
| Derating temp | 70°C |
| Диаметр вывода | 0.45±0.05mm |
| Материал выводов | tinned electrolytic copper |
| Стиль упаковки | Tape/Box |
| Паяемость | 235±5°C for 3±0.5 Sec. |
| Тип компонента | Carbon Film Resistor |
| Endurance at 70c | 70±2°C at RCWV for 1,000 Hr. |
| Диапазон сопротивлений | 1Ω - 10MΩ & 0Ω for E24 series value |
| Resistive material | pure carbon film |
| Solvent resistance | IPA for 5±0.5 Min. |
| Кратковременная перегрузка | 2.5 times RCWV for 5 Sec. |
| Термоциклирование | -55°C to +155°C (5 cycles) |
| Макс. перенапр. | 300V |
| Рабочий диапазон температур | -55°C to +155°C |
| Допуск сопротивления | ±5% |
| Сопр. изоляции | >1,000MΩ |
| Влажное тепло (установившийся режим) | 40±2°C, 90-95% RH for 56 days |
| Power rating condition | at 70°C |
| Periodic pulse overload | 4 times RCWV 10,000 cycles |
| Темп. коэф. | -350~500 ppm/°C |
| Robustness of terminations | ≥2.5kg (24.5N) |
| Испытательное напряжение изоляции | 300V |
| Стойкость к теплу пайки | 260±3°C for 10±1 Sec. |
