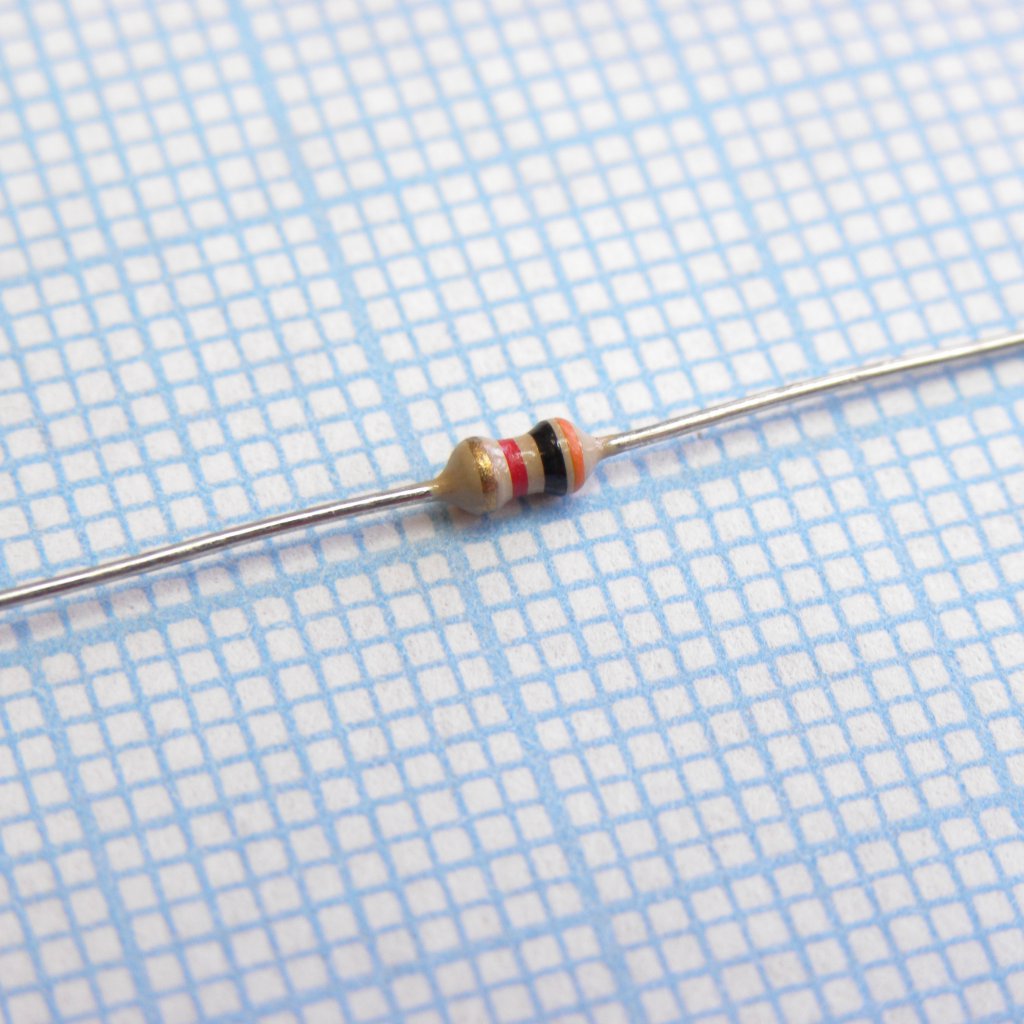

Резисторы постоянные CFR-12JT-52-4K3
У поставщика
ПроизводительYageo
КатегорияРезисторы постоянные
У поставщиков
28 332 шт.
Норм. уп.: 5000
Цены поставщиков
Склад 39
В наличии:17 834 шт.
Срок поставки: до недели
Норм. уп.: 5000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 0,36 |
Склад 13
В наличии:10 498 шт
Срок поставки: до недели
Норм. уп.: 5000
Минимальная партия: 800 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 100 | 0,96 |
| от 900 | 0,81 |
| от 1 700 | 0,70 |
| от 3 400 | 0,62 |
| от 10 000 | 0,57 |
Описание
Резистор постоянный Yageo серии CFR, модель CFR-12JT-52-4K3. Компонент выполнен по углеродно-плёночной технологии, обеспечивающей стабильность параметров и низкий уровень шумов. Предназначен для общего применения в цепях ограничения тока и делителях напряжения в бытовой и промышленной электронике.
Технические характеристики
| Серия | CFR Series |
| Монтаж | Выводной |
| Размеры | Длина: 3.4±0.3mm; Диаметр: 1.9±0.2mm; Длина вывода: 28±2.0mm; Диаметр вывода: 0.45±0.05mm |
| Сопротивление | 4.3kΩ |
| Forming type | 52.4mm |
| Мощность | 6 Вт |
| Допуск | 5 % |
| Корпус | CFR-12 |
| Стиль упаковки | Tape/Box |
| Паяемость | 235±5°C for 3±0.5 Sec. |
| Тип компонента | Carbon Film Resistor |
| Max temperature | 155°C |
| Endurance at 70c | 70±2°C at RCWV for 1,000 Hr. |
| Диапазон сопротивлений | 1Ω - 10MΩ & 0Ω for E24 series value |
| Макс. рабочее напряжение | 150V |
| Кратковременная перегрузка | 2.5 times RCWV for 5 Sec. |
| Термоциклирование | -55°C to +155°C (5 cycles) |
| Температура снижения характеристик | 70°C |
| Макс. перенапр. | 300V |
| Допуск сопротивления | ±5% |
| Сопр. изоляции | >1,000MΩ |
| Влажное тепло (установившийся режим) | 40±2°C, 90-95% RH for 56 days |
| Periodic pulse overload | 4 times RCWV 10,000 cycles |
| Темп. коэф. | -350~500 ppm/°C |
| Power rating temperature | 70°C |
| Robustness of terminations | ≥2.5kg (24.5N) |
| Сопротивление | 4.3 кОм |
| Диап. раб. темп. | -55°C to +155°C |
| Испытательное напряжение изоляции | 300V |
| Стойкость к теплу пайки | 260±3°C for 10±1 Sec. |
| Solvent resistance of marking | IPA for 5±0.5 Min. |
