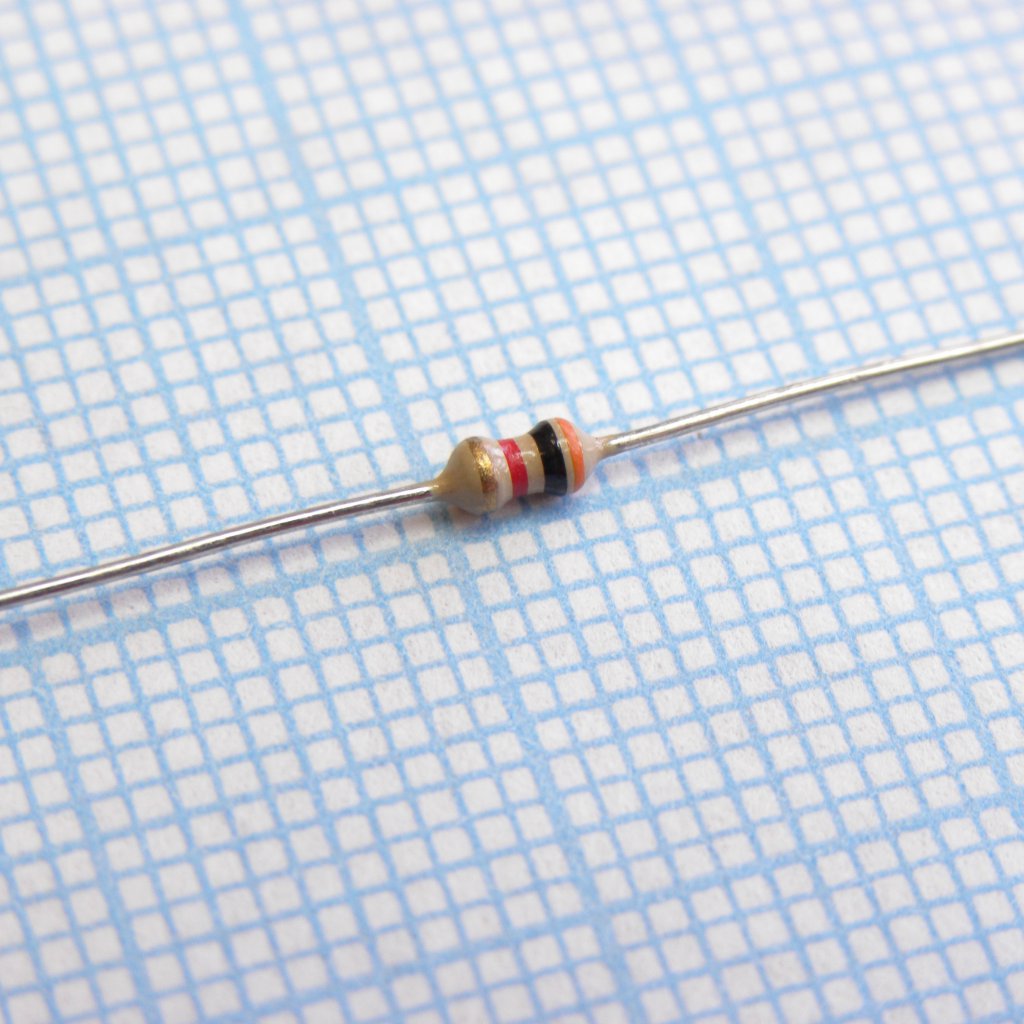

Резистор углеродистый 0.167Вт 3.6МОм ±5% ТКС -1500ppm/°C....0ppm/°C
У поставщика
ПроизводительYageo
КатегорияРезисторы постоянные имп. 0,25W
У поставщиков
14 700 шт.
Норм. уп.: 5000
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт0,86 ₽
Сумма860,00 ₽
+ доплата 490,00 ₽
В наличии14 700 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 1 000 штюрлицам и ИП
от 1 600 — 0,75 ₽ (−13%)
Заказ со склада «Склад 13» с этой позицией — 860,00 ₽. До заказа без доплаты не хватает 16 440,00 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
1 000 шт · Склад 13 · 860,00 ₽
Описание
Резистор углеродистый (углеродно-плёночный) от Yageo серии CFR. Рассчитан на номинальное сопротивление 3,6 МОм с допуском ±5% и мощностью 0,167 Вт. Отличается низким уровнем собственных шумов и стабильностью в условиях высоких частот. Подходит для применения в цепях общего назначения, где требуется высокая надёжность и широкий диапазон рабочих температур.
Технические характеристики
| Сопротивление | 3.6MΩ |
| Мощность, Вт | 0.167W |
| Допуск | 5 % |
| Корпус | CF-0.125 |
| Монтаж | Выводной |
| Макс. рабочее напряжение | 150V |
| Рабочая температура | -55°C ~ 155°C |
| ТКС | -1500ppm/°C ~ 0ppm/°C |
| Тип | Carbon Film Resistors |
| Стиль | CFR-12 |
| Серия | CFR Series |
| Снижение характеристик | For resistors operated in ambient temperatures above 70°C, power rating must be derated in accordance with the curve |
| Размеры | D: 1.9±0.2mm; H: 28±2.0mm; L: 3.4±0.3mm; Диаметр вывода: 0.45±0.05mm |
| Тип формовки | 52.4mm |
| Ном. мощность | 1/6W |
| Стиль упаковки | Tape/Box |
| Паяемость | 235±5°C for 3±0.5 Sec. 95% Min. coverage |
| Износостойкость при 70 °C | 70±2°C at RCWV for 1,000 Hr. (1.5 Hr. on, 0.5 Hr. off) ±3.0%+0.05Ω |
| Диапазон сопротивлений | 1Ω - 10MΩ & 0Ω for E24 series value |
| Кратковременная перегрузка | 2.5 times RCWV for 5 Sec. ±0.75%+0.05Ω |
| Термоциклирование | -55°C Room Temp. +155°C Room Temp. (5 cycles) ±1.0%+0.05Ω |
| Макс. перенапр. | 300V |
| Рабочий диапазон температур | -55°C to +155°C |
| Допуск сопротивления | ±5% |
| Сопр. изоляции | >1,000MΩ |
| Влажное тепло (установившийся режим) | 40±2°C, 90-95% RH for 56 days, loaded with 0.1 times RCWV ±3.0%+0.05Ω |
| Периодическая импульсная перегрузка | 4 times RCWV 10,000 cycles (1 Sec. on, 25 Sec. off) ±1.0%+0.05Ω |
| Тип упаковки | Amunition Pack (лента в коробке) |
| Прочность выводов | ≥2.5kg (24.5N) |
| Испытательное напряжение изоляции | 300V |
| Стойкость к теплу пайки | 260±3°C for 10±1 Sec., immersed to a point 3±0.5mm from the body ±1.0%+0.05Ω |
| Описание (англ.) | Res Carbon Film 3.6M Ohm 5% 0.167W(1/6W) -1500ppm/C to 0ppm/C Conformal Coated AXL Tape and Box |
| Стойкость маркировки к растворителям | IPA for 5±0.5 Min. with ultrasonic |
