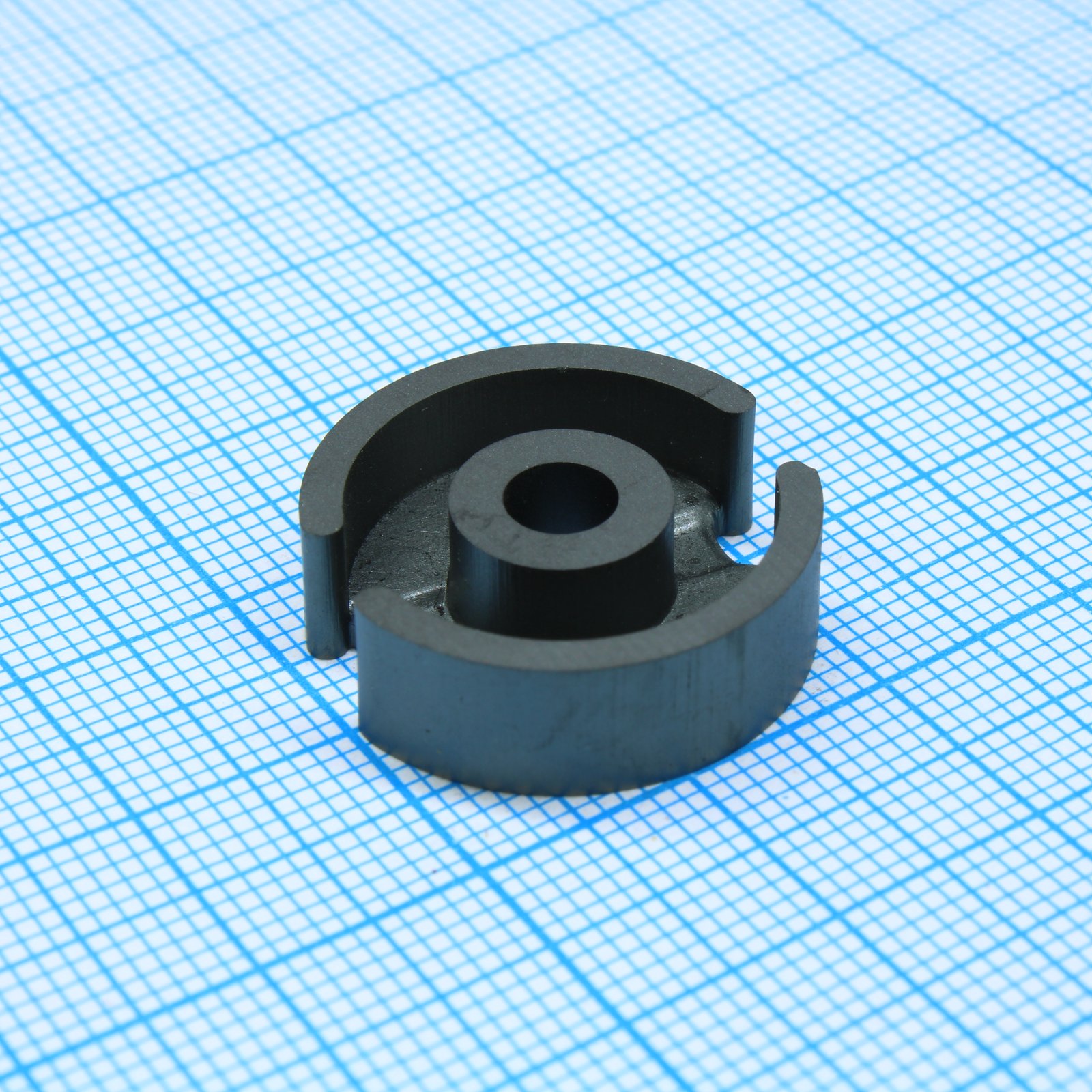

Сердечник чашечный D=21.6mm, H=13.4mm, CF297 (мат-л HQ2K), Al=3600 нГн
У поставщика
ПроизводительCosmo Ferrites
У поставщиков
1 522 шт.
Норм. уп.: 20
Цены поставщиков
Склад 13
В наличии:1 522 шт
Срок поставки: до недели
Норм. уп.: 20
Минимальная партия: 24 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 29,01 |
| от 20 | 28,06 |
| от 60 | 26,73 |
| от 100 | 24,89 |
| от 200 | 22,92 |
Описание
Сердечник чашечный CF297 от Cosmo Ferrites — ферритовый компонент для катушек индуктивности и трансформаторов. Модель диаметром 21,6 мм и высотой 13,4 мм выполнена из материала HQ2K с индуктивностью Al = 3600 нГн. Применяется в импульсных источниках питания и фильтрах промышленной автоматики.
Технические характеристики
| Бренд | Cosmo Ferrites Ltd |
| Высота | 13.4mm |
| Country | India |
| Корпус | P2213 |
| Al value | 3600nH |
| Материал | CF297 |
| Тип монтажа | THT |
| Тип сердечника | P2213 |
| Core shape | cup core |
| Размеры | A: 15.3±0.5mm; G: 3.8±0.6mm; D1: 21.6±0.4mm; D2: 18.2±0.3mm; D3: 9.25±0.15mm; D4: 4.55±0.15mm; H1: 6.7±0.1mm; H2: 4.73±0.13mm |
| Al tolerance | +30%/-20% |
| Внешний диаметр | 21.6mm |
| Effective area ae | 63mm2 |
| Al other materials | CF130: 4250nH; CF139: 3400nH; CF140: 3800nH; CF195: 5500nH; CF196: 3300nH |
| Effective length le | 31.6mm |
| Примечание | CF297 (мат-л HQ2K), Al=3600 нГн |
| Тип упаковки | Palette (палетта) |
| Описание (англ.) | Ferrite cup core 22/13.4mm, POT, HQ2K, pair |
