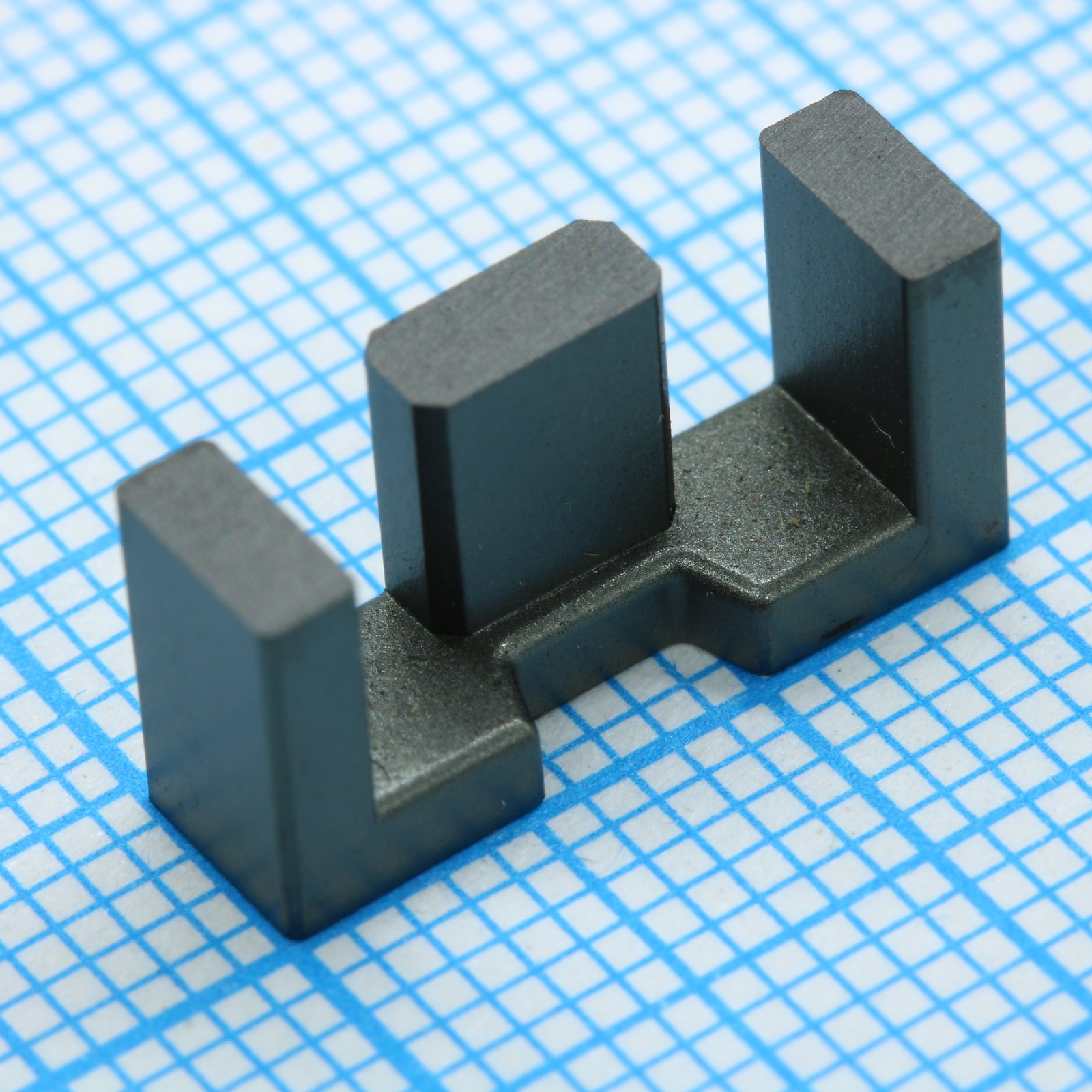

Сердечник ферритовый EFF1505A, CF139 (N87 TDK), размер 15.5х7.5х5.3, Al=850 nH
У поставщика
ПроизводительCosmo Ferrites
У поставщиков
1 152 шт.
Норм. уп.: 384
Цены поставщиков
Склад 13
В наличии:1 152 шт
Срок поставки: до недели
Норм. уп.: 384
Минимальная партия: 36 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 19,18 |
| от 35 | 18,38 |
| от 70 | 17,31 |
| от 140 | 15,93 |
| от 280 | 14,61 |
Описание
Сердечник ферритовый EFF1505A от Cosmo Ferrites выполнен из материала CF139 (аналог N87 TDK). Размеры элемента — 15.5х7.5х5.3 мм, коэффициент индуктивности Al составляет 850 nH. Подходит для использования в импульсных трансформаторах и фильтрах питания промышленной и бытовой электроники.
Технические характеристики
| Тип | ferrite core |
| Мощность, Вт | — |
| Ток, А | — |
| Корпус | EFF1505A core |
| Напряжение, В | — |
| Материал | N87 (TDK) |
| Тип монтажа | — |
| Частота | — |
| Core shape | EFF |
| Размеры | A: 15.7±0.4 mm; B: 11.35±0.35 mm; C: 7.5±0.15 mm; D: 5.5±0.25 mm; E: 5.3±0.15 mm; F: 4.65±0.15 mm; G: 2.4±0.1 mm |
| Сопротивление | — |
| Ёмкость | — |
| Артикул | CF139 EFF1505A |
| Effective volume | 510 mm³ |
| Темп. диапазон | — |
| User provided size | 15.5x7.5x5.3 mm |
| Inductance factor AL | 850 nH |
| Примечание | CF139 (N87 TDK), 15.5х7.5х5.3 |
| Effective path length | 15 mm |
| Тип упаковки | Palette (палетта) |
| Effective cross section area | 34 mm² |
| Описание (англ.) | Ferrite Core ETD39 P3 |
