Преобразователь DC/DC на печатную плату 1 Вт, вход 4.5...5.5 В, выход 5 В/0.2 А (ТНТ)
У поставщика
ПроизводительMORNSUN
КатегорияDC-DC преобразователи
У поставщиков
16 шт.
Норм. уп.: 500
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт321,11 ₽
Сумма1 605,55 ₽
+ доплата 490,00 ₽
В наличии16 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 5 штюрлицам и ИП
от 8 — 316,14 ₽ (−2%)
Заказ со склада «Склад 13» с этой позицией — 1 605,55 ₽. До заказа без доплаты не хватает 15 694,45 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
5 шт · Склад 13 · 1 605,55 ₽
Описание

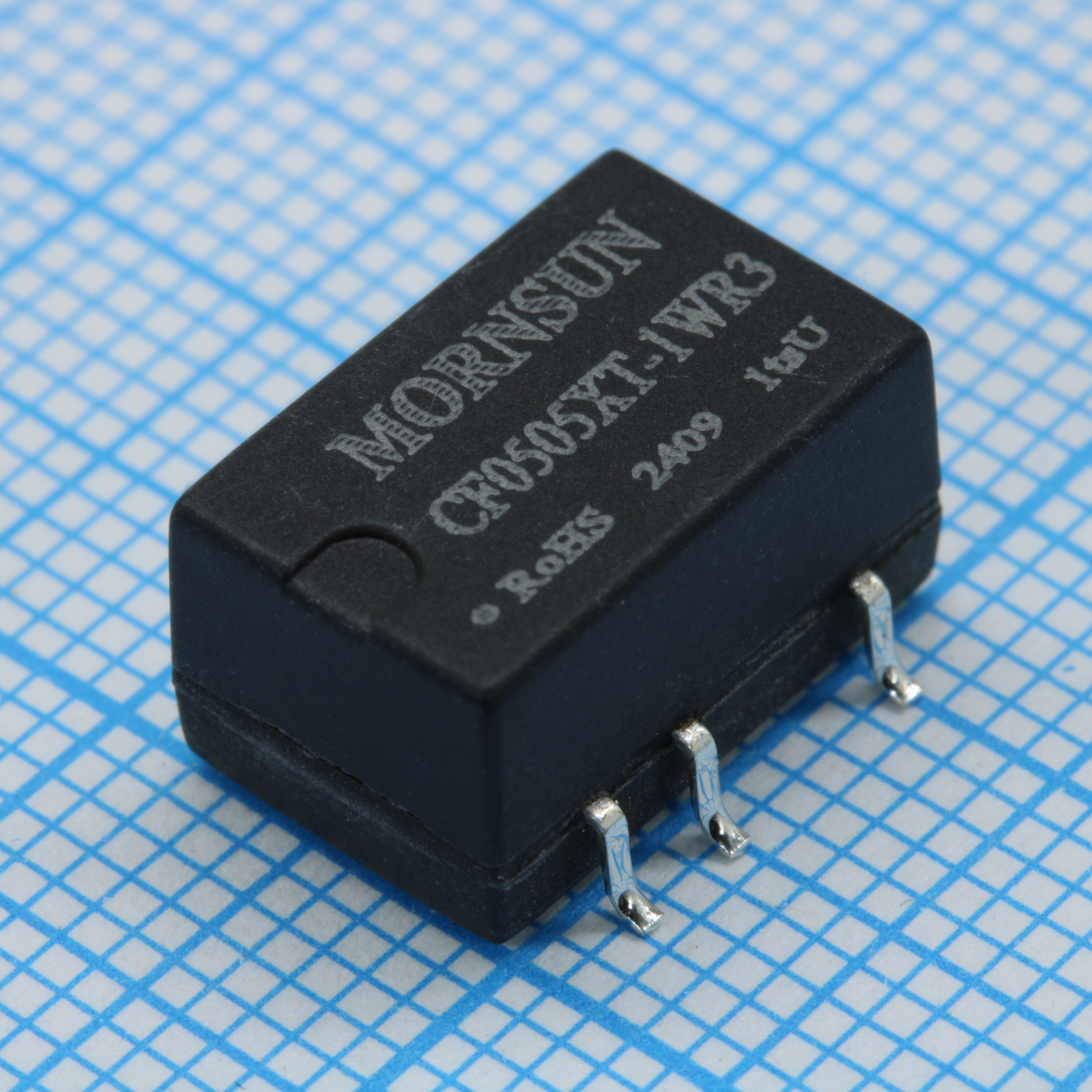

MORNSUN CF0505XT-1WR3 — это DC/DC преобразователь для монтажа на печатную плату мощностью 1 Вт. Устройство работает при входном напряжении от 4,5 до 5,5 В и выдаёт стабильные 5 В при токе до 0,2 А. Компонент поставляется в упаковке Tape and Reel. Подходит для применения в промышленной автоматике и встраиваемых системах.
Технические характеристики
| MTBF | 3500 khours |
| Тип | DC/DC Converter |
| Мощность, Вт | 1 |
| Вес | 1.4g |
| Корпус | SMD |
| Горячая замена | Unavailable |
| Тип монтажа | SMD |
| Вибрация | 10-1000Hz, 1mm, 10G, along X,Y,Z (4 cycles) |
| Размеры | 13.20x11.40x7.25mm |
| Артикул | CF0505XT-1WR3 |
| Вх. фильтр | Capacitance filter |
| Минимальная нагрузка | 10% |
| Материал корпуса | Black plastic, flame-retardant and heat-resistant (UL94V-0) |
| Сертификаты | EN/BSEN, AEC-Q100, IATF16949, RoHS |
| Мин. КПД | 78% |
| Тип. КПД | 82% |
| Emc circuit c3 | 10µF/16V |
| Вых. напряжение | 5V |
| Emc circuit ldm | 6.8µH |
| ЭМС излучение CE | CISPR25/EN55025 CLASS1 |
| ЭМС излучение RE | CISPR25/EN55025 CLASS1 |
| Помехоустойчивость ЭСР | ISO10605 Air ±8kV, Contact ±4kV, perf. Criteria B |
| Emc circuit c1 c2 | 4.7µF/25V |
| Линейная регулировка | 1.2% |
| Макс. импульсное напряжение | 9VDC |
| Мин. импульсное напряжение | -0.7VDC |
| Макс. вых. ток | 200mA |
| Мин. выходной ток | 20mA |
| Макс. емк. нагр. | 2200µF |
| Диап. вх. напр. | 4.5-5.5V |
| Макс. регулировка нагрузки | 15% |
| Регулировка нагрузки мин. | 10% |
| Частота перекл. | 270kHz |
| Сопр. изоляции | 1000MΩ |
| Макс. пульсации и шум | 70mVp-p |
| Пульсации и шум тип. | 30mVp-p |
| Нагрев корпуса | 15°C |
| Ном. вх. напр. | 5V |
| Емк. изоляции | 20pF |
| Испытат. изоляции | 3500VDC |
| Макс. темп. хр. | 125°C |
| Мин. темп. хр. | -55°C |
| Темп. коэф. | ±0.02%/°C |
| Тип упаковки | Лента и катушка (лента в катушке) |
| Защита от КЗ | Continuous, self-recovery |
| Типовой входной ток без нагрузки | 5mA |
| Макс. раб. темп. | 105°C |
| Мин. раб. темп. | -40°C |
| Длительность оплавления | ≤60s above 217°C |
| Уровень чувствительности к влаге | Уровень 1 |
| Рекомендуемый входной конденсатор | 4.7µF/16V |
| Типовой входной ток при полной нагрузке | 244mA |
| Рекомендуемый выходной конденсатор | 10µF/16V |
| Отраж. пульс. ток тип. | 15mA |
| Температура оплавления | ≤245°C |
