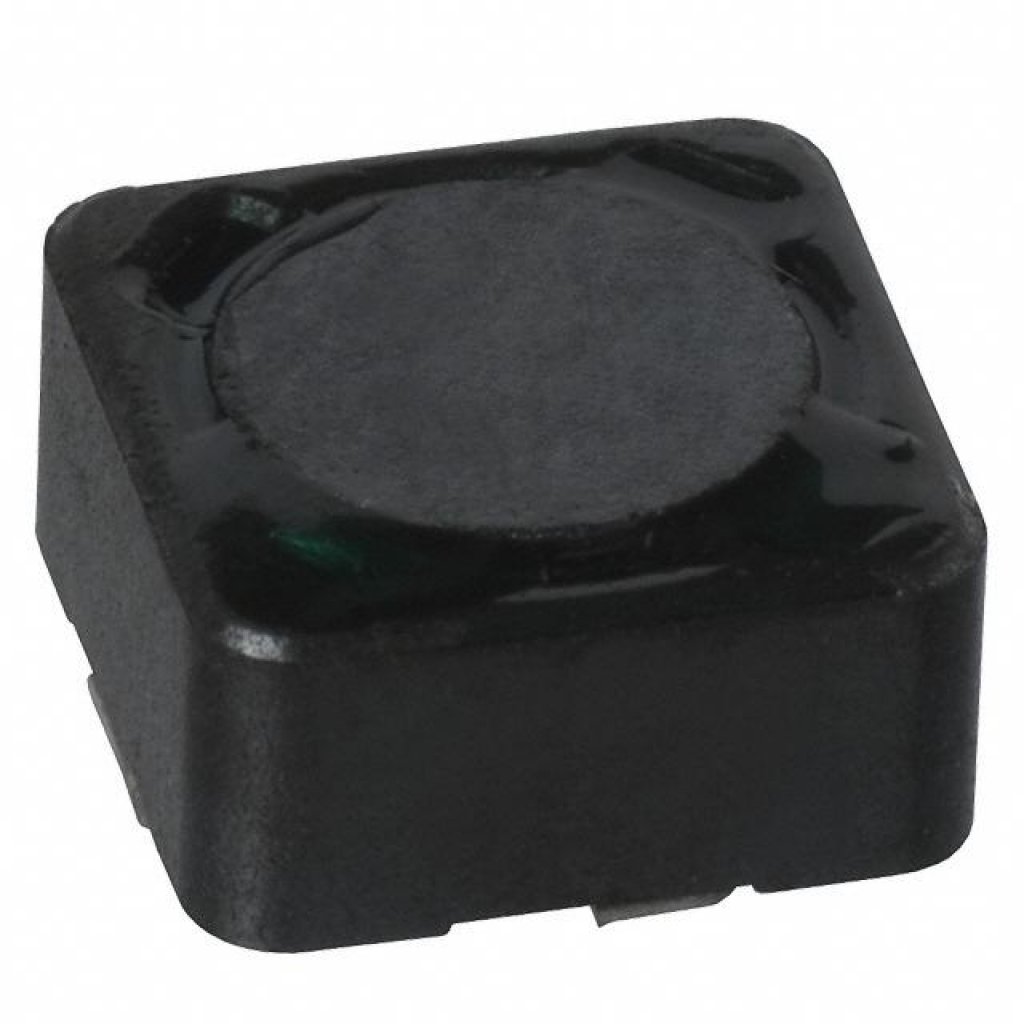

Силовая SMD индуктивность 68мкГн ±20% 0.69A 0.3Ом c магнитным экраном
У поставщика
ПроизводительSumida
У поставщиков
3 365 шт.
Норм. уп.: 1000
Цены поставщиков
Склад 13
В наличии:3 365 шт
Срок поставки: до недели
Норм. уп.: 1000
Минимальная партия: 12 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 60,12 |
| от 34 | 55,43 |
| от 68 | 51,60 |
| от 136 | 48,74 |
| от 272 | 46,59 |
Описание
Силовая SMD индуктивность Sumida на 68 мкГн с магнитным экраном. Рассчитана на ток до 0,69 А и сопротивление 0,3 Ом, выполнена в компактном корпусе 7,3×7,3×4,5 мм. Применяется в DC/DC-преобразователях и цепях фильтрации питания промышленной и бытовой электроники.
Технические характеристики
| RoHS | RoHS compliance |
| Макс. DCR | 0.38Ω |
| Dcr typ | 0.30Ω |
| Корпус | SMD 7.3*7.3*4.5 |
| Тип монтажа | SMD |
| Экранирование | magnetically shielded |
| Размеры | L×W×H: 7.5×7.5×4.5 mm Max |
| Индуктивность | 68µH |
| Артикул | CDRH74NP-680MC-B |
| Применение | Notebook PC, LCD TV, DVD, Game machine, STB, Projector etc as DC-DC converter inductors |
| Материал сердечника | ferrite drum core |
| Ном. ток | 0.69A |
| Диаметр катушки | 12.9 inch |
| Тип упаковки | carrier tape and reel |
| Product weight | 0.78g Ref |
| Тестовая частота | 1kHz |
| Base part number | CDRH74NP-680MC |
| Кол-во на катушке | 1000pcs |
| Допуск индуктивности | ±20% |
| Примечание | 68uH 690mA |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Rated current definition | DC current at which inductance decreases to 75% of nominal value or when ΔT=40°C, whichever is lower (Ta=20°C) |
| Диап. темп. хр. | -40°C to +100°C |
| Уровень чувствительности к влаге | 1 |
| Диап. раб. темп. | -40°C to +100°C (including coil's self temperature rise) |
| Описание (англ.) | SMD Power Inductor 68uH ±20% 0.69A 0.3Om magnetically shielded |
| Solder reflow peak temperature | 260°C |
