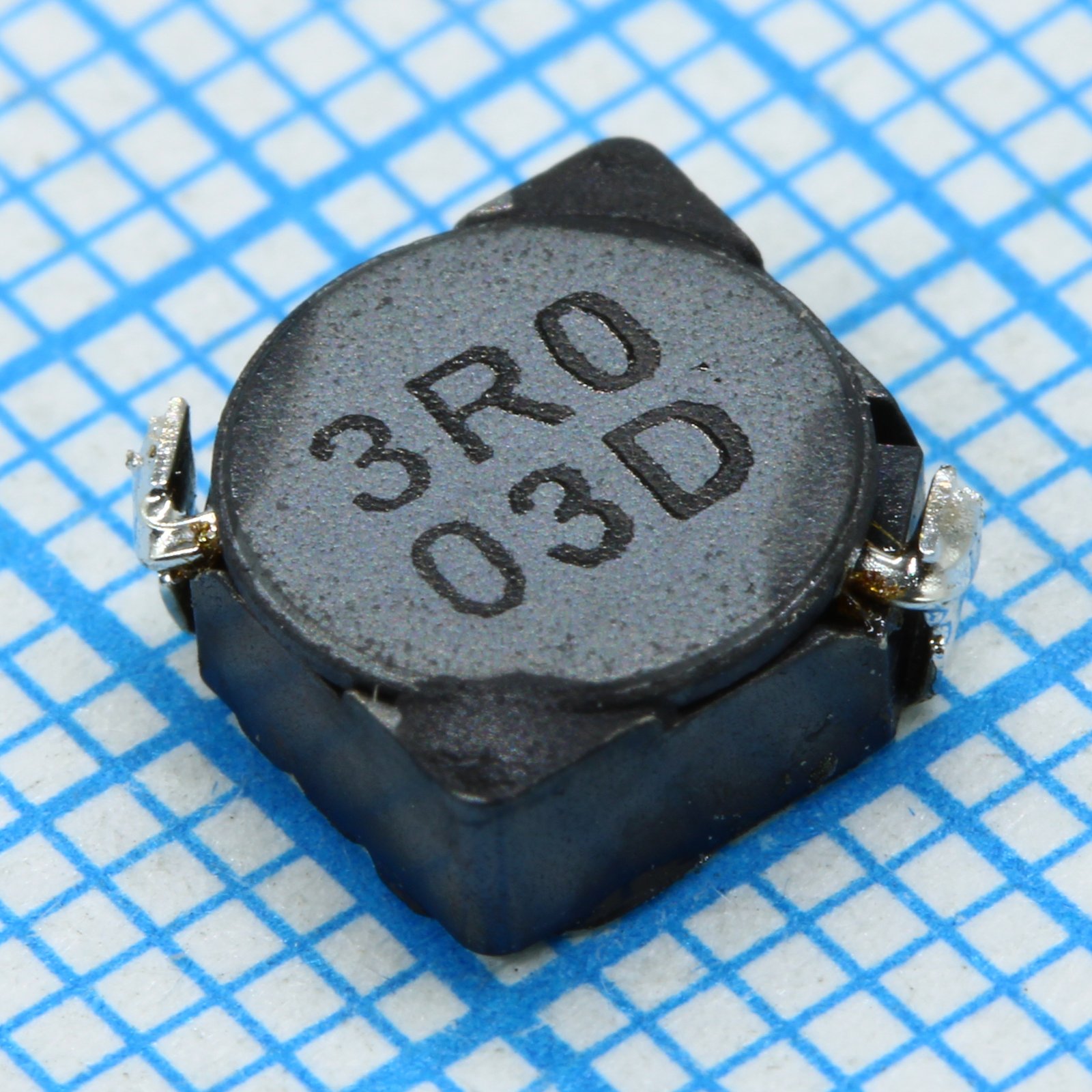

Силовая SMD индуктивность 3.0мкГн ±30% 3A 0.024Ом c магнитным экраном
У поставщика
ПроизводительSumida
КатегорияДроссели SMD
У поставщиков
5 532 шт.
Норм. уп.: 1500
Цены поставщиков
Склад 39
В наличии:5 043 шт.
Срок поставки: до недели
Норм. уп.: 1500
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 13,22 |
Склад 13
В наличии:489 шт
Срок поставки: до недели
Норм. уп.: 1500
Минимальная партия: 28 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 25,83 |
| от 82 | 23,35 |
| от 163 | 21,30 |
| от 325 | 19,75 |
| от 650 | 18,58 |
Описание
Силовая SMD индуктивность от Sumida с номиналом 3.0 мкГн. Рассчитана на ток до 3 А при сопротивлении обмотки 24 мОм, оснащена магнитным экраном для снижения помех. Корпус 7x7x3 мм подходит для поверхностного монтажа. Применяется в DC-DC преобразователях и источниках питания бытовой электроники.
Технические характеристики
| Мощность, Вт | — |
| Вес | 0.44g |
| Корпус/типоразмер | 7×7×3 |
| Напряжение, В | — |
| Тип монтажа | SMD |
| Экранированный | Да |
| Упаковка | Carrier tape and reel |
| Индуктивность | 3.0μH |
| Ёмкость | — |
| Артикул | CDRH6D28NP-3R0NC |
| Материал сердечника | Ferrite |
| Ном. ток | 3.0A |
| Диаметр катушки | 13" |
| Количество в катушке | 1500pcs/reel |
| Тип компонента | SMD power inductor |
| Соотв. RoHS | Да |
| Тестовая частота | 100kHz |
| Dimensions lxwxh | 7.0 x 7.0 x 3.0 mm max |
| Сопротивление DC макс. | 24mΩ |
| Допуск индуктивности | ±30% |
| Примечание | 3uH 3A |
| Dc resistance typical | 18mΩ |
| Условия номин. тока | DC current at which inductance decreases to 65% of nominal value or ΔT=30°C, whichever is lower (Ta=20°C) |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Диап. темп. хр. | -40°C to +100°C |
| Уровень чувствительности к влаге | 1 |
| Диап. раб. темп. | -40°C to +100°C |
| Reflow solder peak temperature | 260°C |
| Допуск | 30 % |
| Сопротивление постоянному току (DCR) | 0,024 Ом |
