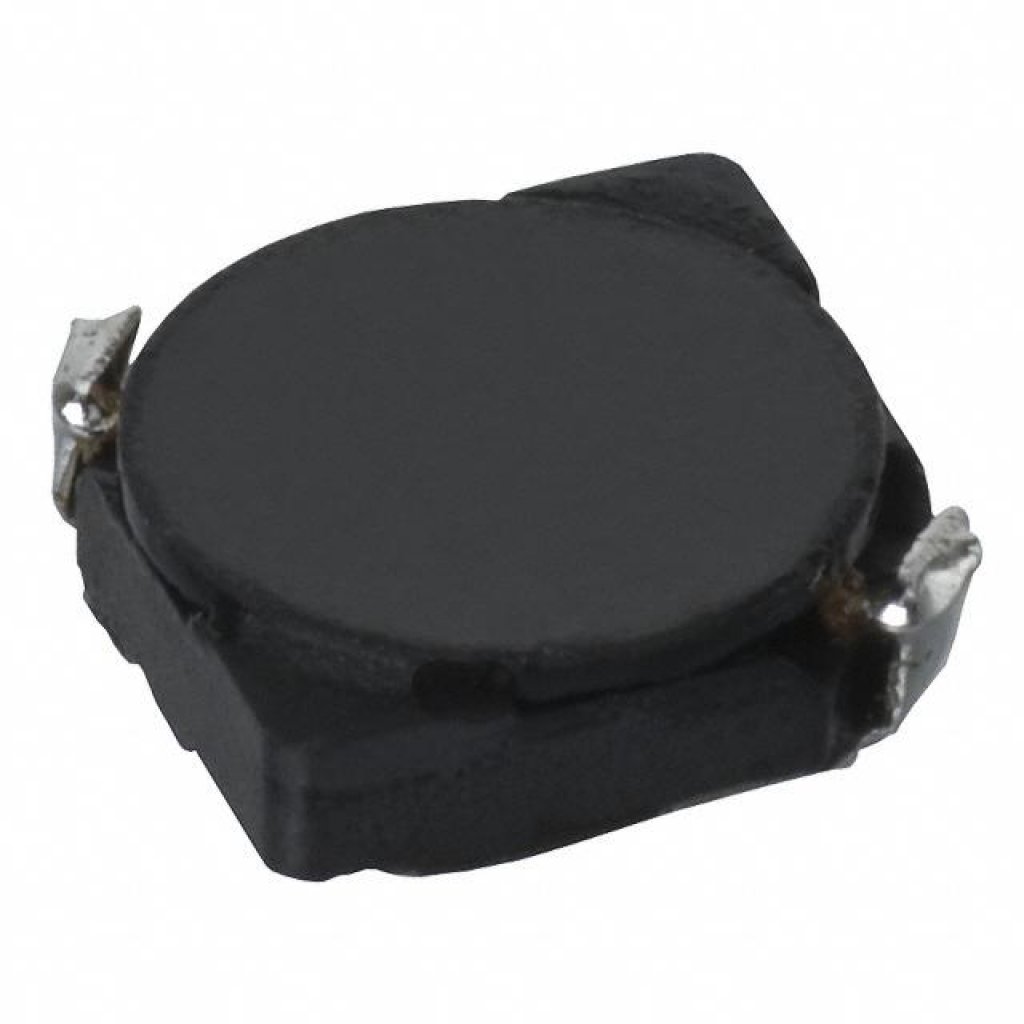

Дроссель CDRH5D28NP-220NC
У поставщика
У поставщиков
13 007 шт.
Норм. уп.: 1000
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 39срок до недели
Цена за шт28,58 ₽
Сумма571,60 ₽
В наличии11 391 шт
от 20 штюрлицам и ИП
от 130 — 25,56 ₽ (−11%)
Склад 13срок до недели
Цена за шт—
Сумма—
В наличии1 616 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 25 штюрлицам и ИП
продаётся от 25 штпри 25 — 33,41 ₽
20 шт · Склад 39 · 571,60 ₽
Описание
SMD-дроссель CDRH5D28NP-220NC от Sumida. Индуктивность 22 мкГн, рассчитан на ток до 1.6 А. Компактный корпус 5.7x5.7 мм. Применяется в DC/DC-преобразователях и фильтрах питания портативной электроники.
Технические характеристики
| Индуктивность | 22μH |
| Допуск | 30 % |
| Сопротивление постоянному току (DCR) | 0,122 Ом |
| Корпус/типоразмер | 6×6×3 |
| Магнитное экранирование | да |
| Тестовая частота | 100kHz |
| Вес | 0.4g |
| Тип монтажа | SMD |
| Экранирование | magnetically shielded |
| Артикул | CDRH5D28NP-220NC |
| Без галогенов | Да |
| Материал сердечника | ferrite |
| Тип упаковки | carrier tape and reel |
| Ном. ток | 0.90A |
| Диаметр катушки | 13.0 inches |
| Тип компонента | inductor |
| Соответствие RoHS | Да |
| Ширина | 6.0mm |
| Сопротивление DC макс. | 122mΩ |
| Тип. сопротивление DC | 90mΩ |
| Высота | 3.0mm |
| Длина | 6.0mm |
| Количество в упаковке | 2000pcs per reel |
| Допуск индуктивности | ±30% |
| Solder reflow profile | 245°C peak typical, 230°C for 10-40s |
| Land pattern schematic | provided in datasheet |
| Условия номин. тока | Inductance decreases to 65% of nominal or ΔT=30°C, whichever lower at Ta=20°C |
| Уровень чувствительности к влаге | 1 |
| Диап. раб. темп. | -40°C to +100°C |
| Пиковая температура оплавления | 260°C |
