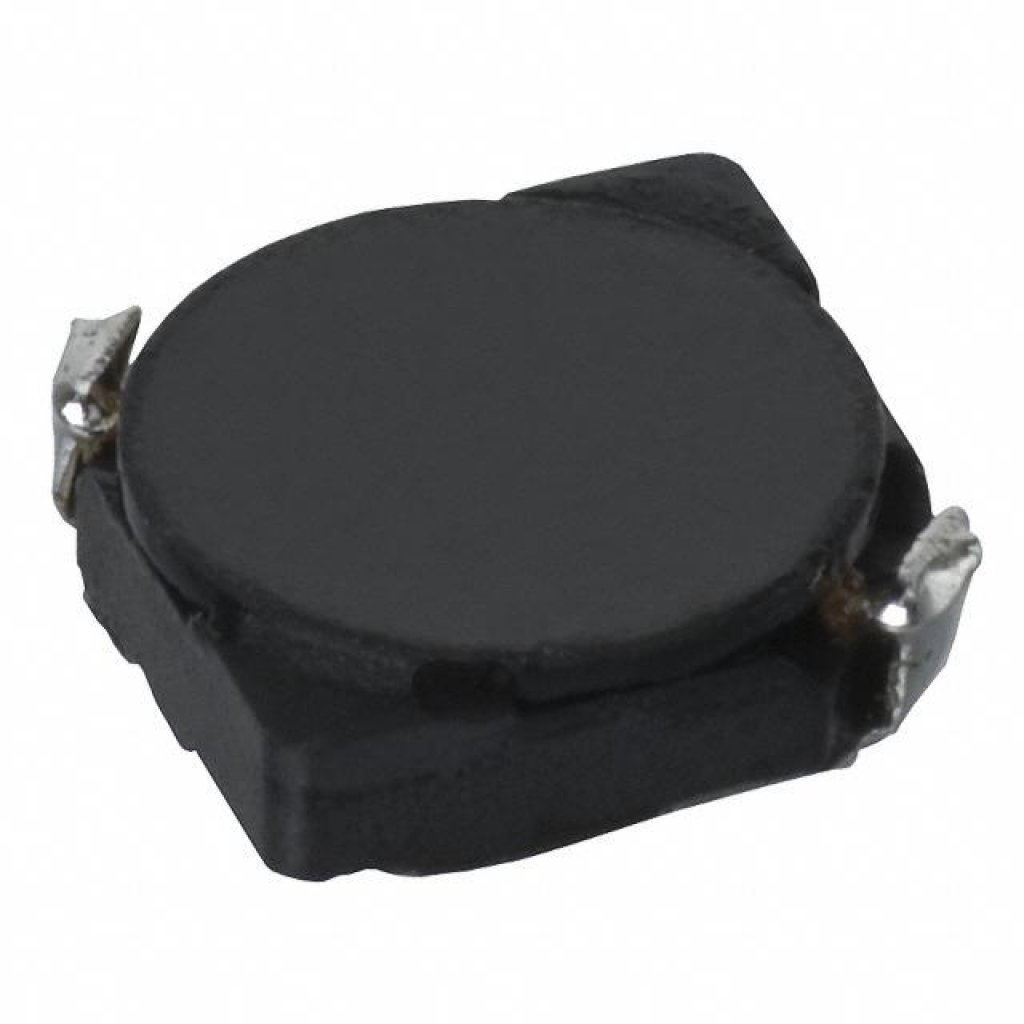

Силовая SMD индуктивность 22мкГн ±30% 0.8A 0.215Ом c магнитным экраном
У поставщика
ПроизводительSumida
КатегорияДроссели SMD
У поставщиков
17 972 шт.
Норм. уп.: 2000
Цены поставщиков
Склад 39
В наличии:15 457 шт.
Срок поставки: до недели
Норм. уп.: 2000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 15,16 |
Склад 13
В наличии:2 515 шт
Срок поставки: до недели
Норм. уп.: 2000
Минимальная партия: 40 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 17,88 |
| от 36 | 17,14 |
| от 71 | 16,12 |
| от 141 | 14,84 |
| от 282 | 13,60 |
Описание
Силовая SMD индуктивность Sumida на 22 мкГн с магнитным экраном. Рассчитана на ток до 0,8 А при сопротивлении 0,215 Ом, выпускается в компактном корпусе 6×6 мм. Применяется в DC/DC-преобразователях и цепях питания портативной электроники.
Технические характеристики
| Тип | Дроссель |
| Серия | CDRH5D18 |
| Индуктивность | 22μH |
| Корпус/типоразмер | 6×6×2 |
| Ширина | 6.0mm |
| Высота | 2.0mm |
| Длина | 6.0mm |
| Вес | 220mg |
| Макс. DCR | 290mΩ |
| Dcr typ | 215mΩ |
| Тип монтажа | SMD |
| Упаковка | Carrier tape and reel |
| Экранирование | Magnetically shielded |
| Размеры | 6.0×6.0×2.0mm Max |
| Артикул | CDRH5D18NP-220NC |
| Применение | Mobile phone, MP3, PDA, HDD, DSC/DVC, Game machine, DC-DC converter inductors |
| Без галогенов | Available |
| Ном. ток | 0.8A |
| Диаметр катушки | 13.0 inch |
| Соответствие RoHS | Да |
| Нагрев | 30°C |
| Core construction | Ferrite drum core |
| Кол-во на катушке | 2000pcs |
| Ток насыщения | 0.8A |
| Dcr test temperature | 20°C |
| Допуск индуктивности | ±30% |
| Примечание | 22uH 800mA |
| Условия номин. тока | inductance decrease to 65% of nominal or Δt=30°C, whichever is lower (Ta=20°C) |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Inductance test frequency | 10kHz |
| Solder reflow temperature | 260°C peak |
| Диап. темп. хр. | -40°C to +100°C |
| Уровень чувствительности к влаге | 1 |
| Диап. раб. темп. | -40°C to +100°C |
| Описание (англ.) | SMD Power Inductor 22uH ±30% 0.8A 0.215Om magnetically shielded lp |
