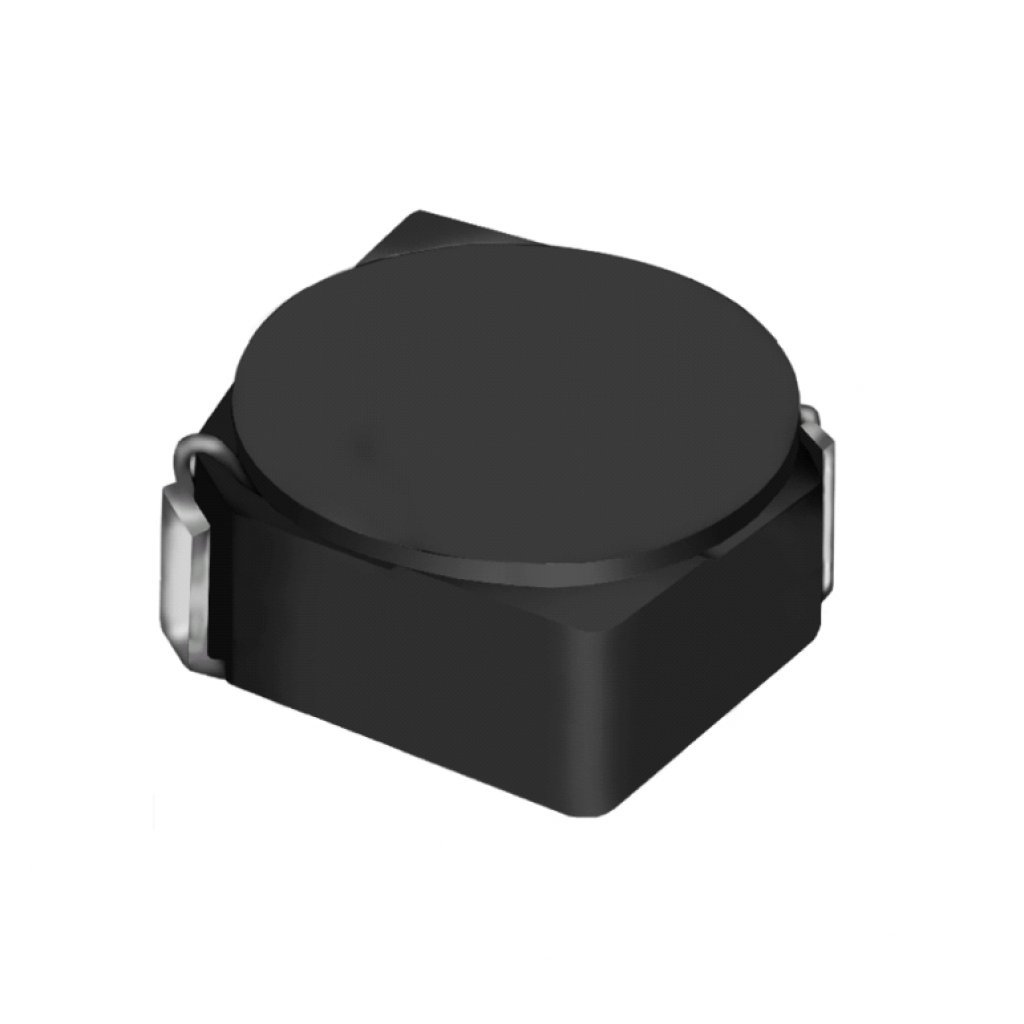

Силовая SMD индуктивность 100мкГн ±30% 0.29A 1.02Ом c магнитным экраном
У поставщика
ПроизводительSumida
КатегорияДроссели SMD
У поставщиков
19 145 шт.
Норм. уп.: 2000
шт
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 39срок до недели
Цена за шт38,53 ₽
Сумма577,95 ₽
В наличии18 074 шт
от 15 штюрлицам и ИП
Склад 13срок до недели
Цена за шт—
Сумма—
В наличии1 071 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 20 штюрлицам и ИП
продаётся от 20 штпри 20 — 47,40 ₽
15 шт · Склад 39 · 577,95 ₽
Описание
Силовая SMD индуктивность Sumida серии CDRH. Катушка на 100 мкГн с допуском ±30% рассчитана на ток до 0,29 А, сопротивление обмотки — 1,02 Ом. Компонент выполнен в компактном корпусе 5×5×3 мм с магнитным экраном для снижения помех. Применяется в DC/DC-преобразователях, источниках питания и портативной электронике.
Технические характеристики
| Индуктивность | 100uH |
| Допуск | 30 % |
| Корпус/типоразмер | 5×5×3 |
| Тестовая частота | 100kHz |
| RoHS | Да |
| Stamp | 101 |
| Ширина | 5.0mm max |
| Высота | 3.0mm max |
| Длина | 5.0mm max |
| Вес | 0.2g |
| Макс. DCR | 1.02Ω |
| Тип. сопротивление постоянному току | 765.8mΩ |
| Тип монтажа | SMD |
| Экранированный | Да |
| Тип сердечника | ferrite drum core |
| Упаковка | Carrier tape and reel, 12.9 inch diameter reel, 2000pcs per reel |
| Размеры | 5.0×5.0×3.0mm max |
| Описание | Shielded SMD power inductor, ferrite drum core |
| Артикул | CDRH4D28NP-101NC |
| Применение | Mobile phone, PDA, MP3, HDD, DSC/DVC, Note book PC, DC-DC converter inductors |
| Без галогенов | Да |
| Ном. ток | 0.29A |
| Ном. ток | 0.29A |
| Темп. хранения | -40°C to +100°C |
| Допуск индуктивности | ±30% |
| Примечание | 100uH 290mA |
| Раб. температура | -40°C to +100°C (including coil's self temperature rise) |
| Условия номин. тока | DC current at which inductance decreases to 65% of nominal value or ΔT=40°C, whichever is lower (Ta=20°C) |
| Тип упаковки | Лента и катушка (лента в катушке) |
| Уровень чувствительности к влаге | 1 |
| Описание (англ.) | CDRH Series 100 uH 30 % Tolerance 0.29 A Shielded Surface Mount Power Inductor |
| Пиковая температура оплавления | 260°C |
