Дроссель CDRH4D28C/LDNP-6R8PC CDRH4D22HPNP-100MC
У поставщика
У поставщиков
1 415 шт.
Норм. уп.: 1000
Цены поставщиков
Склад 39
В наличии:1 215 шт.
Срок поставки: до недели
Норм. уп.: 2000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 34,94 |
| от 113 | 31,44 |
| от 192 | 29,45 |
| от 319 | 27,88 |
| от 531 | 26,74 |
Склад 13
В наличии:200 шт
Срок поставки: до недели
Норм. уп.: 1000
Минимальная партия: 22 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 33,86 |
| от 33 | 32,98 |
| от 66 | 31,79 |
| от 131 | 30,16 |
| от 262 | 28,46 |
Описание

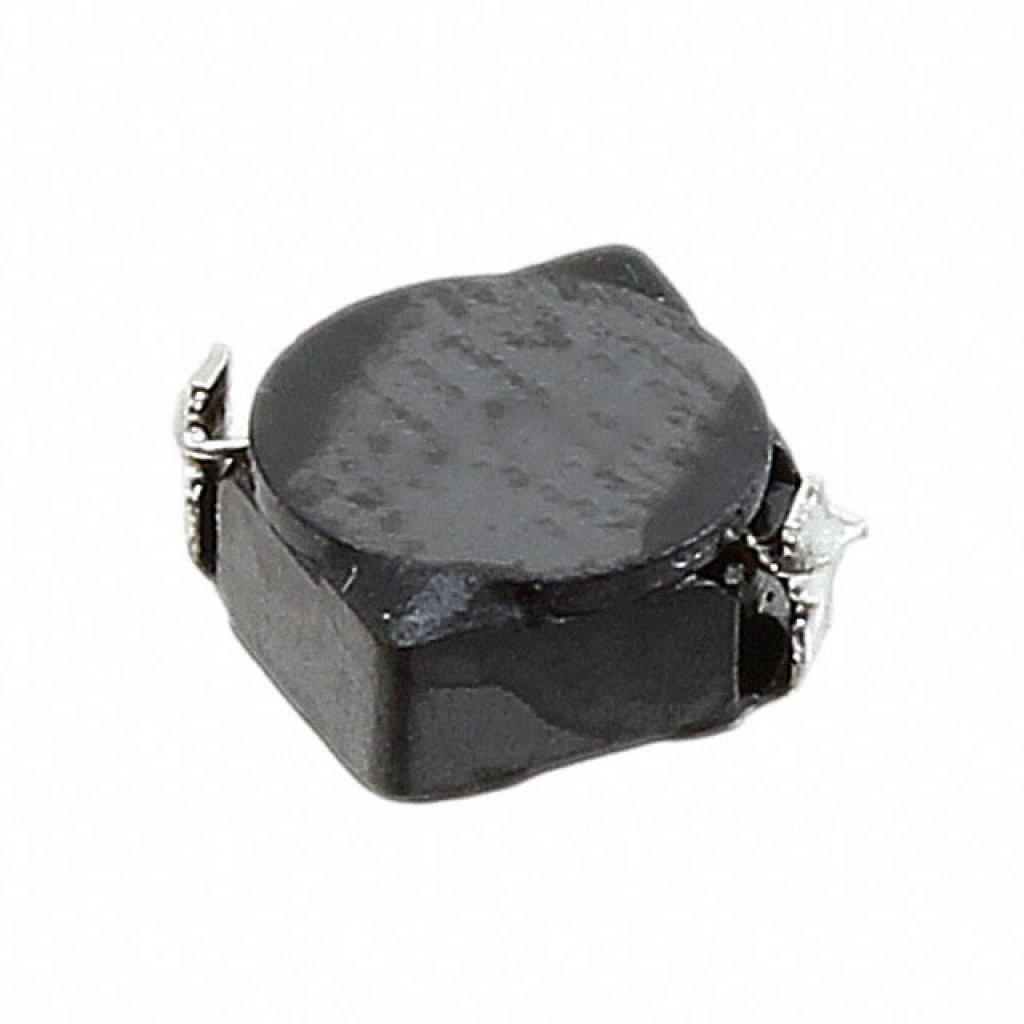

Дроссель SMD от Sumida. Компонент рассчитан на поверхностный монтаж, отличается компактными размерами и индуктивностью 10 мкГн. Применяется в цепях питания портативной и бытовой электроники.
Технические характеристики
| Тип | дроссель |
| Серия | CDRH4D22/HP |
| Индуктивность | 10μH ±20% |
| Корпус/типоразмер | 5×5×2.8 |
| Ширина | 5.0mm |
| Высота | 2.4mm |
| Длина | 5.0mm |
| Тип монтажа | SMD |
| Экранирование | Magnetically shielded |
| Размеры | 5.0×5.0×2.4mm Max |
| Описание | SMD Power Inductor |
| Артикул | CDRH4D22HPNP-100MC |
| Применение | Mobile phone, PDA, MP3, HDD, DSC/DVC, Portable Computers, DC-DC converter inductors |
| Тип монтажа | SMD |
| Product weight | 0.2g |
| Соответствие RoHS | Да |
| Core construction | Ferrite drum core |
| Сопротивление DC макс. | 143.8mΩ |
| Тип. сопротивление DC | 115.0mΩ |
| Кол-во на катушке | 2000pcs |
| Ток насыщения | 1.50A |
| Saturation current 100c | 1.20A |
| Temperature rise current | 1.30A |
| Inductance test frequency | 100kHz |
| Solder reflow temperature | 260°C peak |
| Диап. темп. хр. | -40°C to +100°C |
| Уровень чувствительности к влаге | 1 |
| Диап. раб. темп. | -40°C to +100°C |
| Temperature rise definition | ΔT=40°C at Ta=20°C |
| Saturation current definition | inductance decreases to 65% of nominal |
