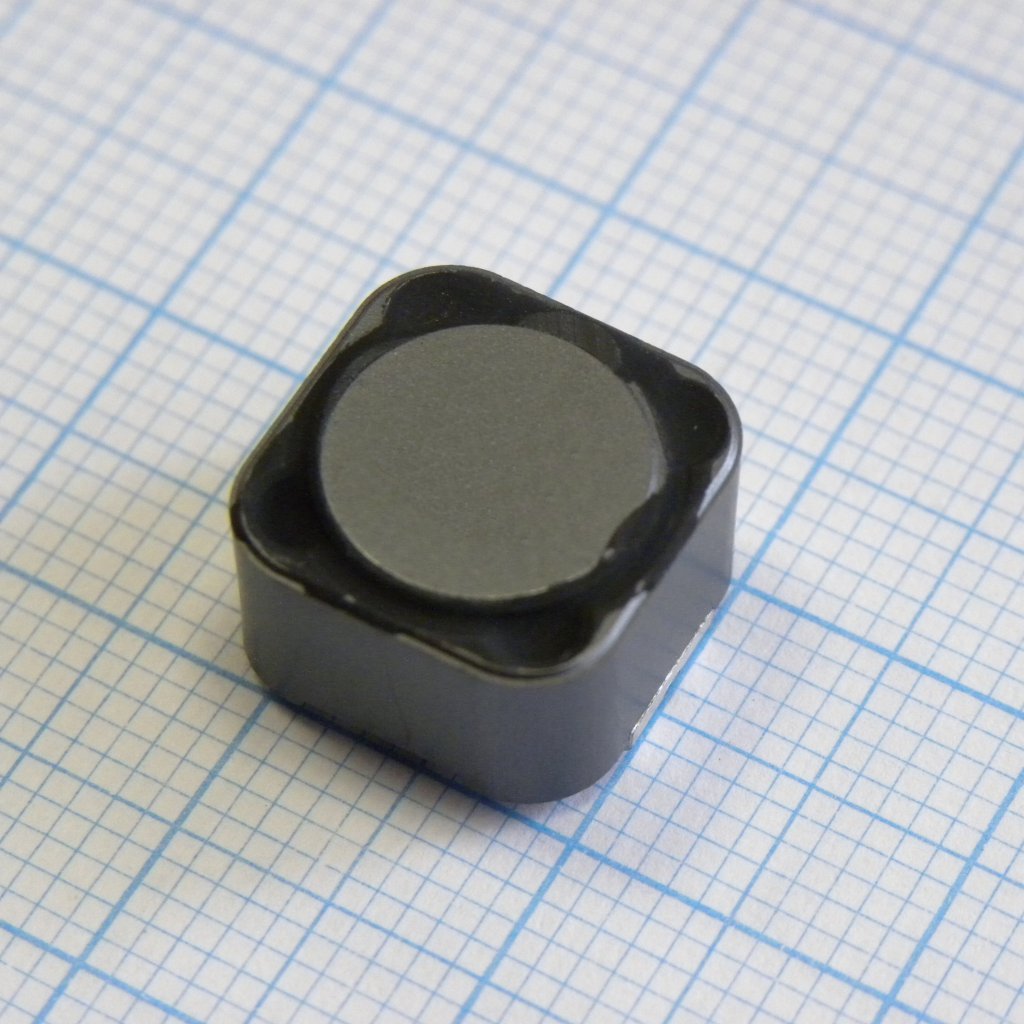

Дроссель CDRH127NP-150MC
У поставщика
У поставщиков
4 671 шт.
Норм. уп.: 500
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 39срок до недели
Цена за шт40,67 ₽
Сумма610,05 ₽
В наличии3 469 шт
от 15 штюрлицам и ИП
от 100 — 36,79 ₽ (−10%)
Склад 13срок до недели
Цена за шт—
Сумма—
В наличии1 202 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 20 штюрлицам и ИП
продаётся от 20 штпри 20 — 45,49 ₽
15 шт · Склад 39 · 610,05 ₽
Описание
Дроссель CDRH127NP-150MC от Sumida выполнен в SMD-корпусе для поверхностного монтажа. Компонент рассчитан на индуктивность 15 мкГн и подходит для работы в цепях питания с высокими токами. Применяется в импульсных преобразователях и DC-DC модулях промышленной и бытовой электроники.
Технические характеристики
| Серия | CDRH127 |
| Индуктивность | 15μH |
| Допуск | 20 % |
| Сопротивление постоянному току (DCR) | 0,027 Ом |
| Корпус/типоразмер | 12.3×12.3×8 |
| Тестовая частота | 1kHz |
| RoHS | Соответствует RoHS |
| Ширина | 12.3mm max |
| Высота | 8.0mm max |
| Длина | 12.3mm max |
| Тип монтажа | SMD |
| Упаковка | Carrier tape and reel, 13" diameter reel |
| Применение | Notebook PC, LCD TV, DVD, Game machine, STB, Projector etc as DC-DC converter inductors |
| Конструкция | Ferrite drum core, magnetically shielded |
| Ном. ток | 4.50A |
| Количество в катушке | 500pcs per reel |
| Название компонента | CDRH127NP-150MC |
| Тип компонента | SMD Power Inductor |
| Вес изделия | 3.6g |
| Сопротивление DC макс. | 27.0mΩ |
| Тип. сопротивление DC | 20.0mΩ |
| Размеры упаковки | 12.3 x 12.3 x 8.0 mm max |
| Допуск индуктивности | ±20% |
| Условия номин. тока | DC current at which inductance decreases to 75% of nominal value or temperature rise ΔT=40°C, whichever is lower |
| Диап. темп. хр. | -40°C to +100°C |
| Уровень чувствительности к влаге | 1 |
| Диап. раб. темп. | -40°C to +100°C |
| Пиковая температура оплавления | 260°C |
