Документация

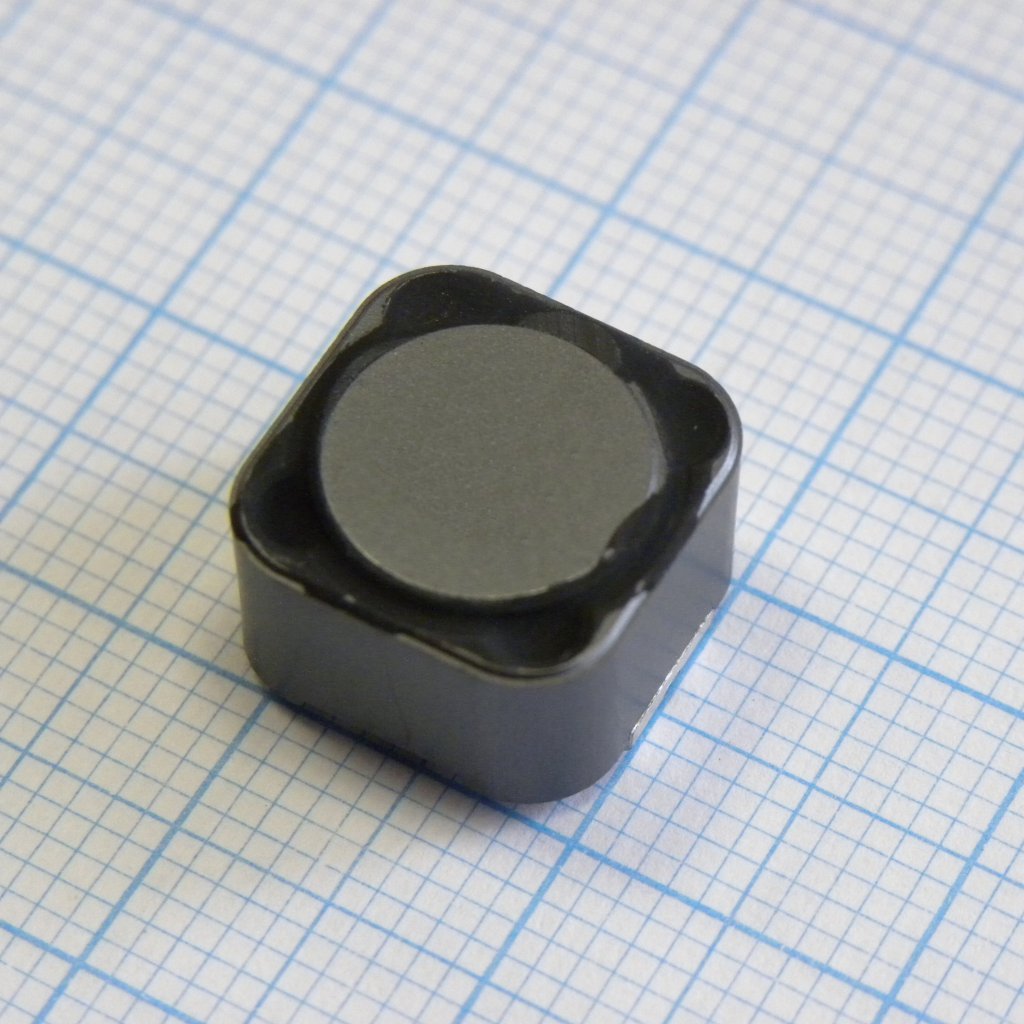

Силовая SMD индуктивность 10мкГн ±20% 5.4A 0.016Ом c магнитным экраном
У поставщика
ПроизводительSumida
КатегорияДроссели SMD
У поставщиков
15 713 шт.
Норм. уп.: 20
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 12срок до недели
Цена за шт63,14 ₽
дешевле всех
Сумма631,40 ₽
В наличии310 шт
от 10 штюрлицам и ИП
от 20 — 58,27 ₽ (−8%)
Склад 39срок до недели
Цена за шт69,96 ₽
Сумма699,60 ₽
В наличии15 381 шт
от 10 штюрлицам и ИП
от 60 — 64,57 ₽ (−8%)
Склад 13срок до недели
Цена за шт78,99 ₽
Сумма789,90 ₽
+ доплата 490,00 ₽
В наличии22 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 10 штюрлицам и ИП
10 шт · Склад 12 · 631,40 ₽
Описание
Силовая SMD индуктивность от Sumida на 10 мкГн с допуском ±20%. Рассчитана на ток до 5.4 А при сопротивлении обмотки 16 мОм, оснащена магнитным экраном для снижения помех. Корпус 12.3×12.3×8 мм. Применяется в DC/DC-преобразователях и источниках питания промышленной и бытовой электроники.
Технические характеристики
| Индуктивность | 10μH |
| Индуктивность | 10µH |
| Допуск | 20 % |
| Сопротивление постоянному току (DCR) | 0,0216 Ом |
| Корпус/типоразмер | 12.3×12.3×8 |
| Тестовая частота | 1 kHz |
| Сердечник | ferrite drum core |
| RoHS | Да |
| Вес | 3.6g |
| Тип монтажа | SMD |
| Упаковка | Carrier tape and reel, 13" diameter reel, 500pcs per reel |
| Экранирование | Да |
| Размеры | 12.3 x 12.3 x 8.0 mm max |
| Применение | DC-DC converter inductors for Notebook PC, LCD TV, DVD, Game machine, STB, Projector |
| Артикул | CDRH127NP-100MC |
| Применение | Notebook PC, LCD TV, DVD, Game machine, STB, Projector etc as DC-DC converter inductors |
| Ном. ток | 5.40A |
| Количество в катушке | 500pcs |
| Тип компонента | SMD power inductor |
| Ширина | 12.3mm |
| Сопротивление DC макс. | 21.6mΩ |
| Тип. сопротивление DC | 16.0mΩ |
| Высота | 8.0mm |
| Длина | 12.3mm |
| Допуск индуктивности | ±20% |
| Примечание | 10uH 5.4A |
| Макс. темп. хр. | 100°C |
| Мин. темп. хр. | -40°C |
| Тип упаковки | Лента и катушка (лента в катушке) |
| Определение номинального тока | DC current at which inductance decreases to 75% of nominal value or temperature rise ΔT=40°C, whichever is lower |
| Макс. раб. темп. | 100°C |
| Мин. раб. темп. | -40°C |
| Температура оплавления припоя | 260°C peak |
| Диап. темп. хр. | -40°C to +100°C |
| Уровень чувствительности к влаге | 1 |
| Диап. раб. темп. | -40°C to +100°C (including coil self temperature rise) |
| Описание (англ.) | SMD Power Inductor 10uH ±20% 5.4A 0.016Om magnetically shielded |
| Единица измерения | мкГн |
| Габаритные размеры, мм | 12.3x12.3x8 |
| Номинальная индуктивность | 10 |
| Максимальный постоянный ток, мА | 5400 |
