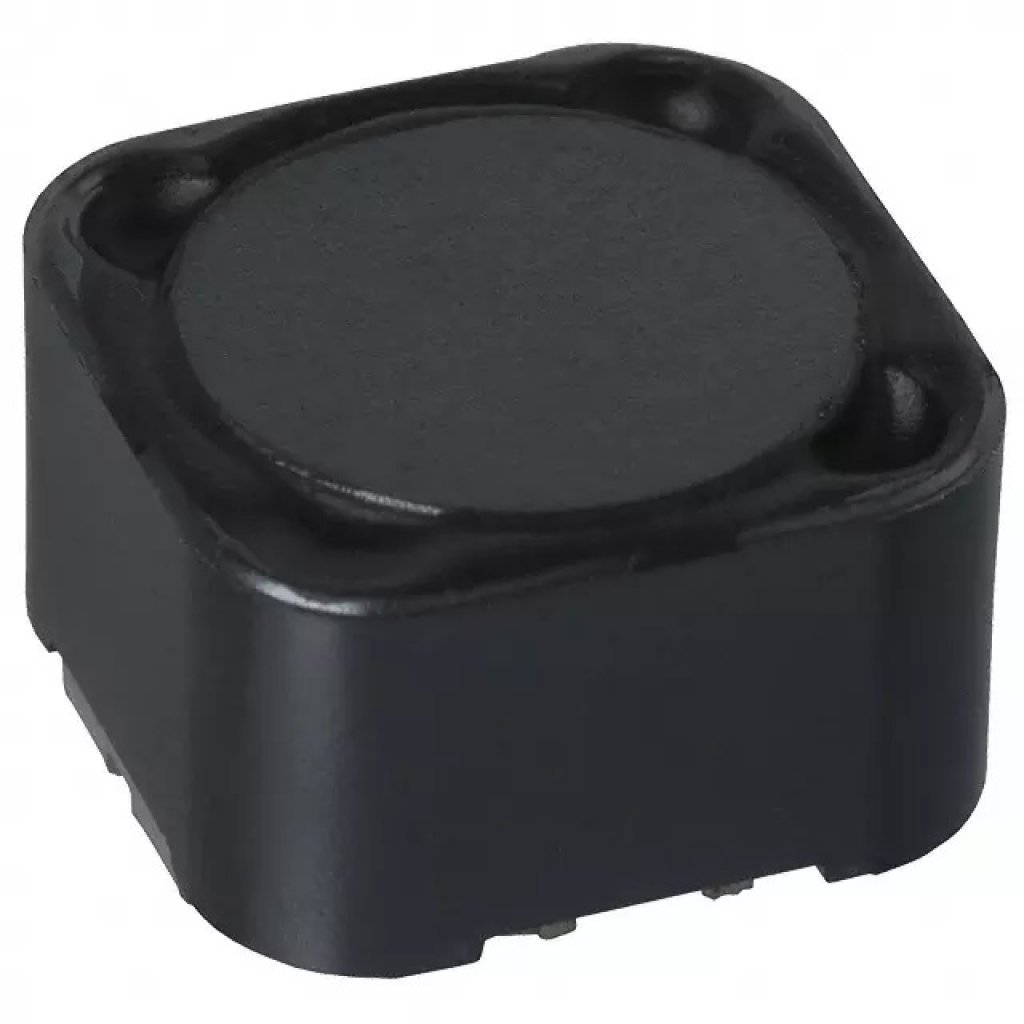

Дроссель CDRH127/LDNP-560MC
У поставщика
У поставщиков
13 627 шт.
Норм. уп.: 500
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 39срок до недели
Цена за шт49,02 ₽
дешевле всех
Сумма735,30 ₽
В наличии13 276 шт
от 15 штюрлицам и ИП
от 80 — 44,77 ₽ (−9%)
Склад 13срок до недели
Цена за шт58,04 ₽
Сумма870,60 ₽
+ доплата 490,00 ₽
В наличии351 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 15 штюрлицам и ИП
от 38 — 53,42 ₽ (−8%)
15 шт · Склад 39 · 735,30 ₽
Описание
Дроссель CDRH127/LDNP-560MC от Sumida выполнен в SMD-корпусе для поверхностного монтажа. Индуктивность 56 мкГн обеспечивает эффективное подавление помех и сглаживание пульсаций тока. Компонент рассчитан на работу в цепях питания с высокими рабочими токами. Применяется в источниках питания, DC-DC преобразователях и промышленной автоматике.
Технические характеристики
| Серия | CDRH127/LD |
| Индуктивность | 56μH ±20% |
| Сопротивление постоянному току (DCR) | 0,09 Ом |
| Корпус/типоразмер | 12.3×12.3×8 |
| Магнитное экранирование | да |
| Ширина | 12.3mm max |
| Высота | 8.0mm max |
| Длина | 12.3mm max |
| Вес | 3.6g (Ref) |
| Тип монтажа | SMD |
| Упаковка | carrier tape and reel, 13" diameter reel, 500pcs per reel |
| Экранирование | magnetically shielded |
| Размеры | 12.3×12.3×8.0 mm max |
| Описание | Power Inductor, magnetically shielded, ferrite drum core |
| Артикул | CDRH127/LDNP-560MC |
| Выводы | electrode terminal |
| Применение | Notebook PC, LCD TV, DVD, Game machine, STB, Projector etc as DC-DC converter inductors |
| Без галогенов | available |
| Материал сердечника | ferrite drum core |
| Ном. ток | 2.90A |
| Соотв. RoHS | Да |
| Сопротивление DC макс. | 90.0mΩ |
| Тип. сопротивление DC | 69.0mΩ |
| Темп. хранения | -40°C to +100°C |
| Раб. температура | -40°C to +100°C (including coil's self temperature rise) |
| Условия номин. тока | DC current at which inductance decreases to 75% of nominal value or Δt=40°C, whichever is lower |
| Частота измерения индуктивности | 100kHz |
| Температура оплавления припоя | 260°C peak |
| Уровень чувствительности к влаге | 1 |
