Описание

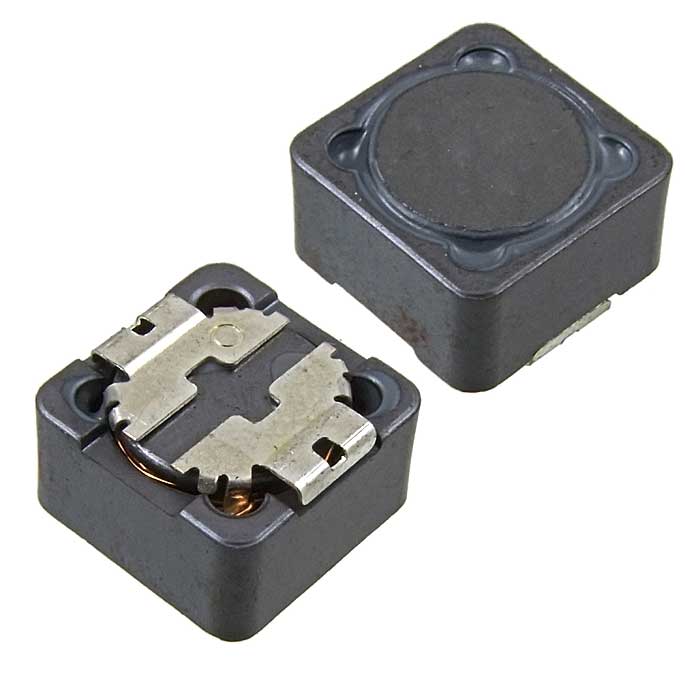

Дроссель SMD от Sumida серии CDRH127/LDNP. Индуктивность 10 мкГн, рассчитан на высокие рабочие токи. Компонент в компактном корпусе для поверхностного монтажа. Применяется в DC/DC-преобразователях и источниках питания промышленной и бытовой электроники.
Технические характеристики
| Индуктивность | 10 µH |
| Допуск | 20 % |
| Сопротивление постоянному току (DCR) | 0,0216 Ом |
| Корпус/типоразмер | 12.3×12.3×8 |
| Магнитное экранирование | да |
| Вес | 3.6 g (ref.) |
| Тип монтажа | SMD |
| Упаковка | carrier tape and reel |
| Экранирование | magnetically shielded |
| Размеры | 12.3×12.3×8.0 mm |
| Применение | DC-DC converter inductors |
| Артикул | CDRH127NP-100MC |
| Применение | Notebook PC, LCD TV, DVD, game machine, STB, projector; DC-DC converter inductors |
| Конструкция | ferrite drum core, magnetically shielded |
| Материал сердечника | ferrite drum core |
| Диаметр катушки | 13 inch |
| Соответствие RoHS | Да |
| Сопротивление DC макс. | 21.6 mΩ |
| Тип. сопротивление DC | 16.0 mΩ |
| Кол-во на катушке | 500 |
| Размеры упаковки | 12.3 × 12.3 × 8.0 mm max |
| Допуск индуктивности | ±20% |
| Частота измерения | 1 kHz |
| Макс. ток насыщения | 7.6 A |
| Тип. ток насыщения | 9.5 A |
| Temperature rise delta | 40 °C |
| Ток при нагреве | 6.3 A |
| Частота измерения индуктивности | 1 kHz |
| Диап. темп. хр. | -40 °C to +100 °C |
| Уровень чувствительности к влаге | 1 |
| Диап. раб. темп. | -40 °C to +100 °C |
| Пиковая температура оплавления | 260 °C |
| Пиковая температура оплавления | 260°C |
| Единица измерения | мкГн |
| Габаритные размеры, мм | 12.3х12.3х8 |
| Номинальная индуктивность | 10 |
| Максимальный постоянный ток, мА | 6700 |
