Документация

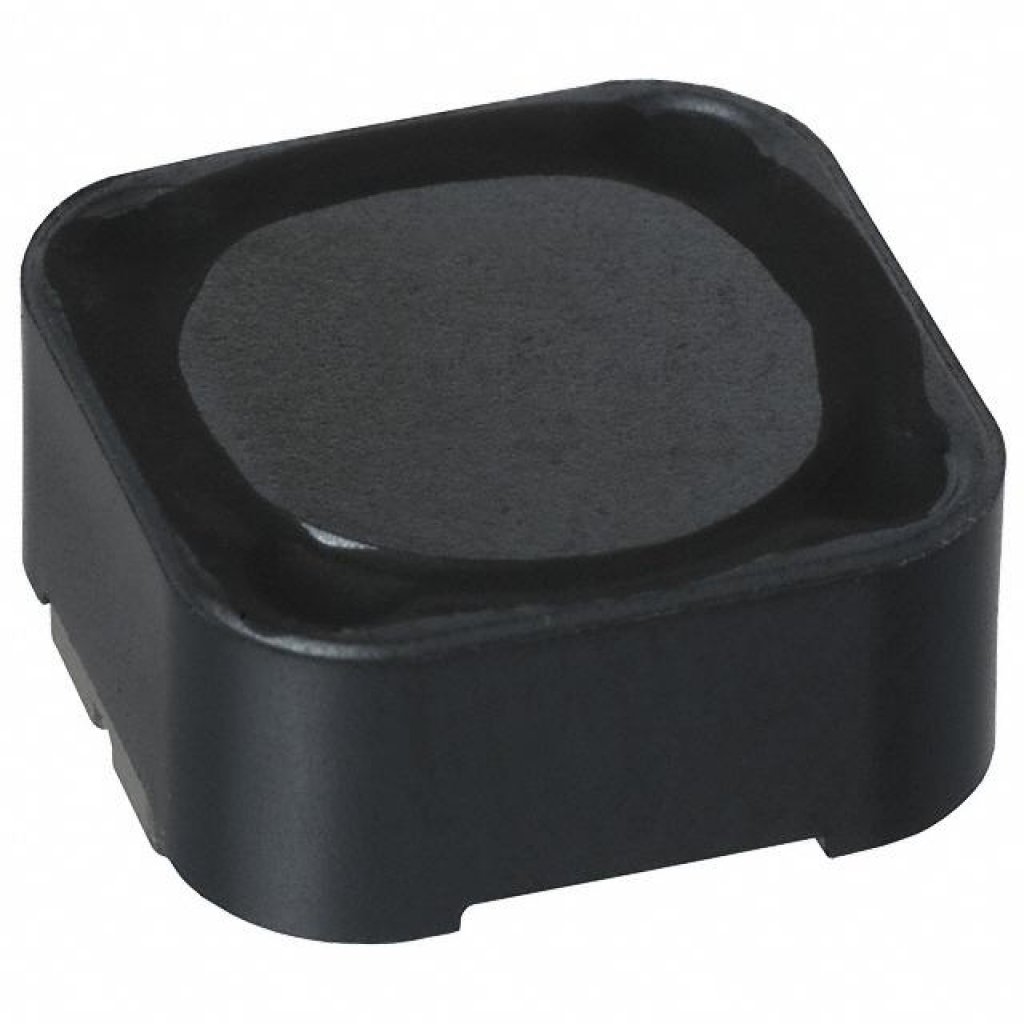

Дроссель CDRH125NP-680MC
У поставщика
У поставщиков
3 349 шт.
Норм. уп.: 500
Цены поставщиков
Склад 13
В наличии:2 524 шт
Срок поставки: до недели
Норм. уп.: 500
Минимальная партия: 10 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 70,90 |
| от 34 | 65,40 |
| от 67 | 60,90 |
| от 133 | 57,55 |
| от 266 | 55,03 |
Склад 39
В наличии:825 шт.
Срок поставки: до недели
Норм. уп.: 500
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 60,85 |
| от 65 | 55,89 |
| от 109 | 53,11 |
| от 183 | 50,89 |
| от 303 | 49,21 |
Описание
Дроссель CDRH125NP-680MC от Sumida — это SMD-компонент для поверхностного монтажа. Индуктивность 68 мкГн, рассчитан на работу с номинальным током до 1.5 А. Применяется в цепях питания и фильтрации в промышленной автоматике и бытовой электронике.
Технические характеристики
| Вес | 2.9 g |
| Тип монтажа | SMD |
| Упаковка | Tape and reel, 13" diameter reel, 500 pcs per reel |
| Part name | CDRH125NP-680MC |
| Экранирование | magnetically shielded |
| Индуктивность | 68 μH |
| Применение | DC-DC converter inductors for Notebook PC, LCD TV, DVD, Game machine, STB, Projector |
| Land pattern | 7.0×7.6 mm (typical) |
| Корпус/типоразмер | 12.3×12.3×6 |
| Ном. ток | 1.50 A |
| Max dimensions | 12.3×12.3×6.0 mm |
| Тестовая частота | 1 kHz |
| Соответствие RoHS | RoHS |
| Ширина | 12.3 mm |
| Core construction | ferrite drum core |
| Сопротивление DC макс. | 0.12 Ω |
| Высота | 6.0 mm |
| Длина | 12.3 mm |
| Допуск индуктивности | ±20% |
| Dc resistance typical | 0.093 Ω |
| Условия номин. тока | DC current at which inductance drops to 75% of nominal or ΔT=40°C, whichever is lower |
| Диап. темп. хр. | -40°C to +100°C |
| Уровень чувствительности к влаге | 1 |
| Диап. раб. темп. | -40°C to +100°C (including coil self temperature rise) |
| Solder reflow peak temperature | 260°C |
| Допуск | 20 % |
| Сопротивление постоянному току (DCR) | 0,12 Ом |
| Магнитное экранирование | да |
