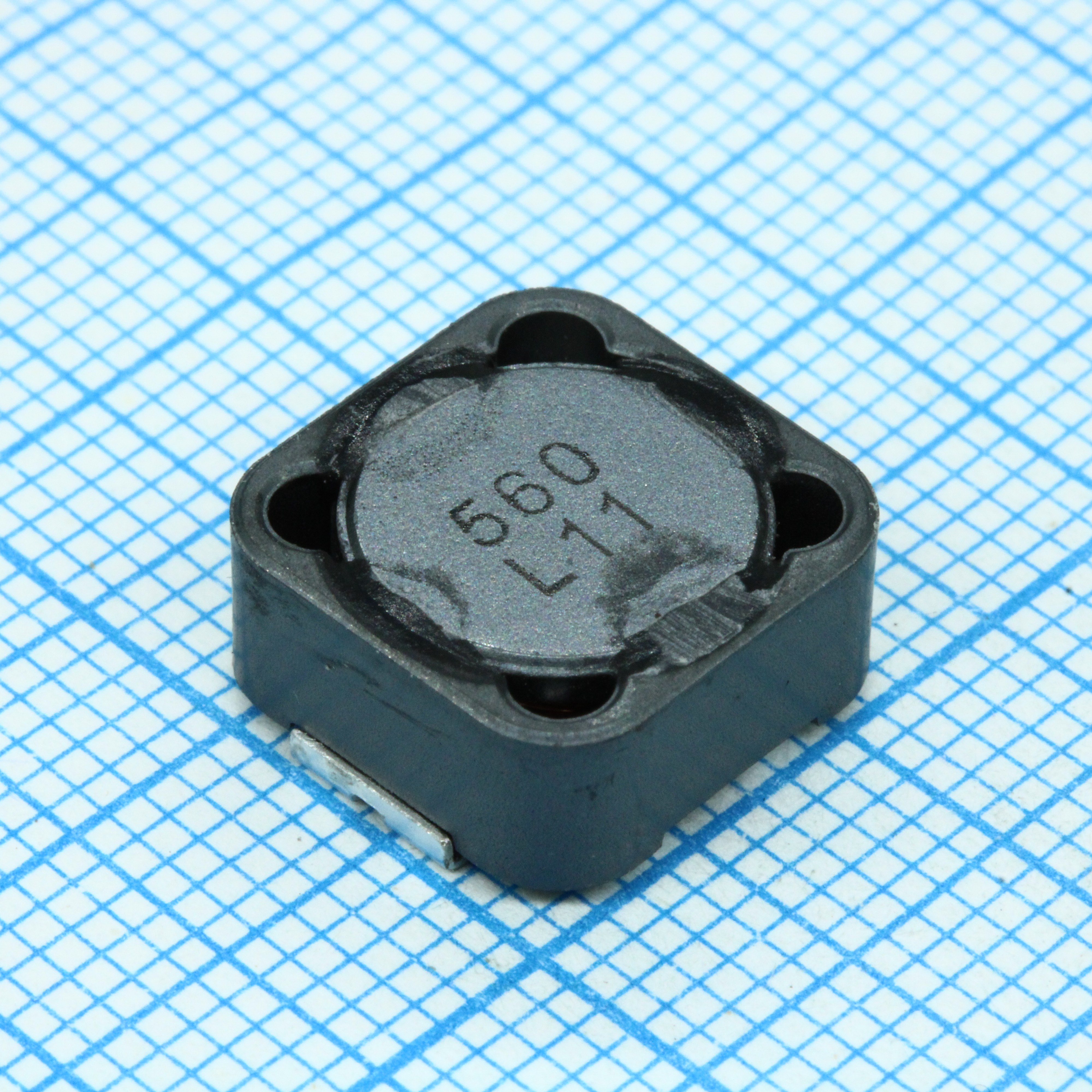

Силовая SMD индуктивность 56мкГн ±20% 1.7A 0.11Ом c магнитным экраном
У поставщика
ПроизводительSumida
КатегорияДроссели SMD
У поставщиков
5 676 шт.
Норм. уп.: 500
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 39срок до недели
Цена за шт24,48 ₽
Сумма612,00 ₽
В наличии5 341 шт
от 25 штюрлицам и ИП
Склад 13срок до недели
Цена за шт—
Сумма—
В наличии335 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 50 штюрлицам и ИП
продаётся от 50 штпри 50 — 15,12 ₽
25 шт · Склад 39 · 612,00 ₽
Описание
Силовая SMD индуктивность Sumida серии CDRH125 с магнитным экраном. Номиналом 56 мкГн, рассчитана на ток до 1.7 А при сопротивлении 0.11 Ом. Выполнена в компактном корпусе 12.3×12.3×6 мм для поверхностного монтажа. Применяется в DC/DC-преобразователях и цепях питания промышленной и бытовой электроники.
Технические характеристики
| Индуктивность | 56µH |
| Допуск | 20 % |
| Сопротивление постоянному току (DCR) | 0,11 Ом |
| Макс. ток | 1,7 А |
| Корпус/типоразмер | 12.3×12.3×6 |
| Мощность, Вт | — |
| Ширина | 12.3 mm |
| Высота | 6.0 mm |
| Длина | 12.3 mm |
| Вес | 2.9g |
| Напряжение, В | — |
| Тип монтажа | SMD |
| Экранированный | Да |
| Тип сердечника | Ferrite drum core |
| Частота | 1kHz |
| Упаковка | Tape and reel, 13" diameter reel, 500pcs per reel |
| Размеры | 12.3 x 12.3 x 6.0 mm max |
| Ёмкость | — |
| Артикул | CDRH125NP-560MC |
| Сопротивление DC | 0.11Ω max |
| Соответствие RoHS | Да |
| Тип. сопротивление DC | 0.084Ω |
| Допуск индуктивности | ±20% |
| Примечание | 56uH 1.7A |
| Тип упаковки | Лента и катушка (лента в катушке) |
| Определение номинального тока | DC current at which inductance decreases to 75% of nominal value or ΔT=40°C, whichever is lower |
| Частота измерения индуктивности | 1kHz |
| Диап. темп. хр. | -40°C to +100°C |
| Уровень чувствительности к влаге | 1 |
| Диап. раб. темп. | -40°C to +100°C |
| Описание (англ.) | CDRH125 Series 56 uH В±20 % Tolerance 1.7 A Shielded SMT Power Inductor |
| Пиковая температура оплавления | 260°C |
