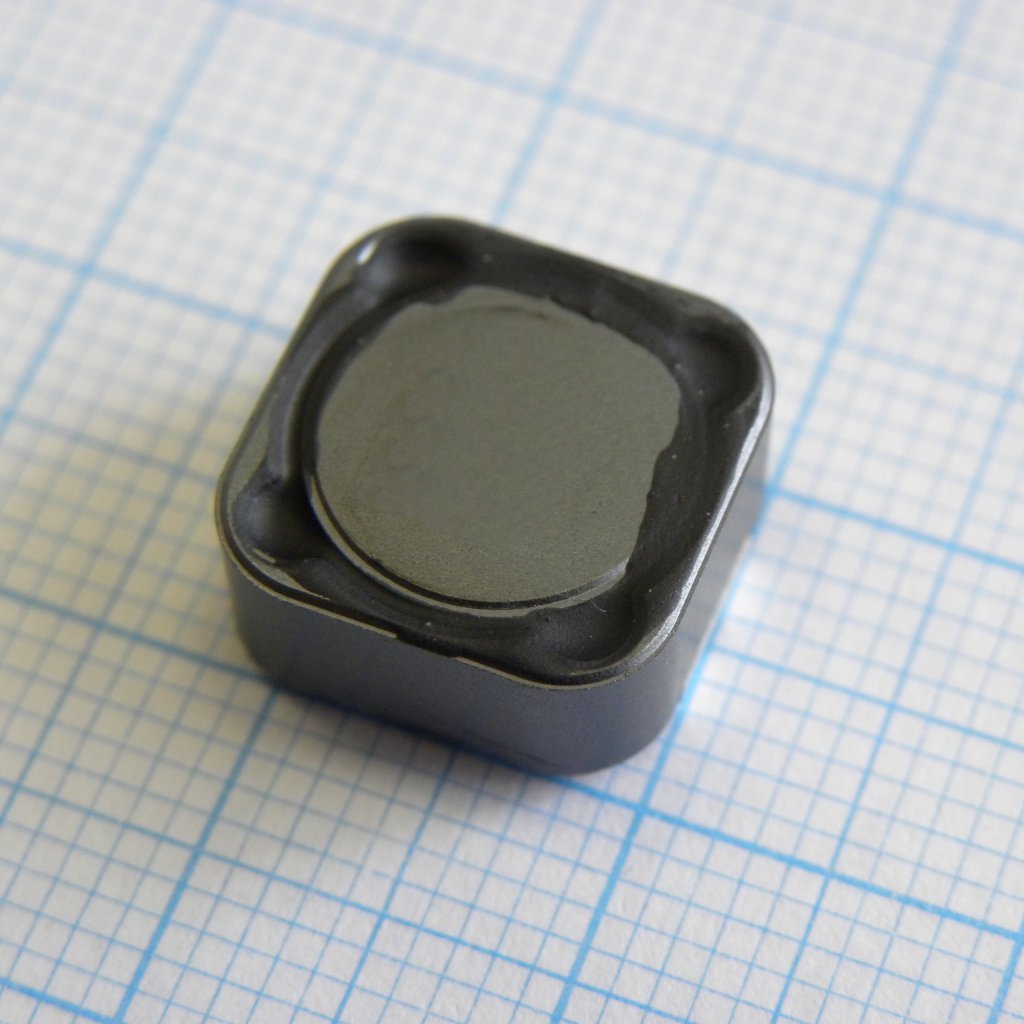

Силовая SMD индуктивность 15мкГн ±20% 3.3A 0.023Ом c магнитным экраном
У поставщика
ПроизводительSumida
КатегорияДроссели SMD
У поставщиков
10 701 шт.
Норм. уп.: 500
Цены поставщиков
Склад 39
В наличии:10 333 шт.
Срок поставки: до недели
Норм. уп.: 500
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 25,90 |
Склад 13
В наличии:368 шт
Срок поставки: до недели
Норм. уп.: 500
Минимальная партия: 36 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 20,13 |
| от 106 | 18,04 |
| от 211 | 16,32 |
| от 500 | 15,01 |
| от 1 000 | 14,04 |
Описание
Силовая SMD индуктивность на 15 мкГн от Sumida с магнитным экраном. Рассчитана на ток до 3.3 А при сопротивлении 0.023 Ом, корпус 12.3×12.3×6 мм. Подходит для фильтров питания и преобразователей напряжения в промышленной автоматике и бытовой электронике.
Технические характеристики
| Серия | CDRH125 |
| Индуктивность | 15µH |
| Допуск | 20 % |
| Сопротивление постоянному току (DCR) | 0,03 Ом |
| Корпус/типоразмер | 12.3×12.3×6 |
| Магнитное экранирование | да |
| Тестовая частота | 1kHz |
| Ширина | 12.3mm max |
| Высота | 6.0mm max |
| Длина | 12.3mm max |
| Вес | 2.9g (Ref.) |
| Упаковка | 13" diameter reel, 500pcs per reel |
| Экранирование | Magnetically shielded |
| Размеры | 12.3 x 12.3 x 6.0 mm max |
| Артикул | CDRH125NP-150MC |
| Применение | Notebook PC, LCD TV, DVD, Game machine, STB, Projector, DC-DC converter inductors |
| Тип продукта | SMD Power Inductor |
| Материал сердечника | Ferrite drum core |
| Тип монтажа | SMD |
| Ном. ток | 3.3A |
| Соотв. RoHS | Да |
| Сопротивление DC макс. | 0.030Ω |
| Допуск индуктивности | ±20% |
| Примечание | 15uH 3.3A |
| Dc resistance typical | 0.023Ω |
| Solder reflow condition | 260°C peak; 245°C; 230°C; 170±10°C for 60-120s |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Rated current definition | DC current at which inductance decreases to 75% of nominal value or ΔT=40°C, whichever is lower |
| Диап. темп. хр. | -40°C to +100°C |
| Уровень чувствительности к влаге | 1 |
| Диап. раб. темп. | -40°C to +100°C |
| Описание (англ.) | SMD Power Inductor 15uH ±20% 3.3A 0.023Om magnetically shielded |
| Solder reflow peak temperature | 260°C |
