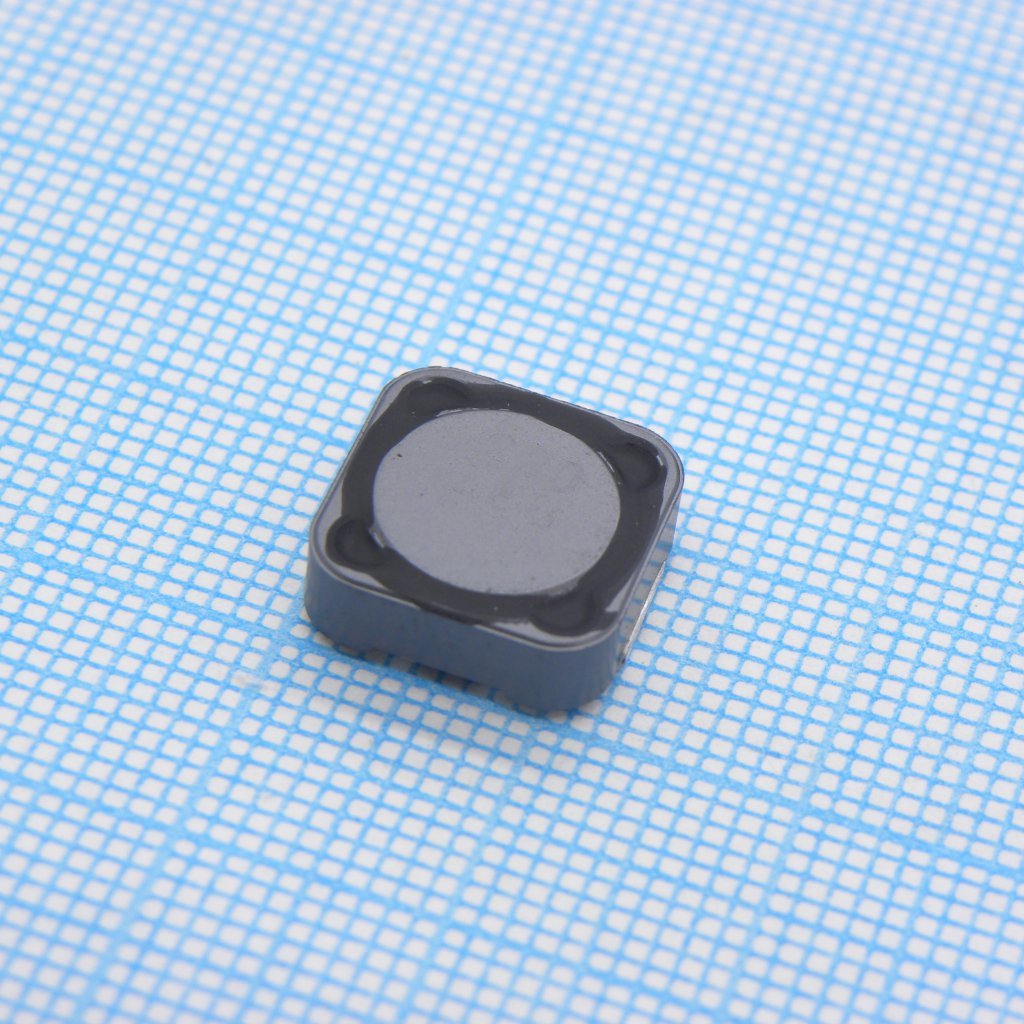

Дроссель CDRH124NP-680MC
У поставщика
У поставщиков
2 567 шт.
Норм. уп.: 500
Цены поставщиков
Склад 39
В наличии:1 945 шт.
Срок поставки: до недели
Норм. уп.: 500
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 50,25 |
Склад 13
В наличии:622 шт
Срок поставки: до недели
Норм. уп.: 500
Минимальная партия: 20 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 35,51 |
| от 20 | 34,47 |
| от 40 | 32,99 |
| от 80 | 30,89 |
| от 159 | 28,52 |
Описание
Дроссель CDRH124NP-680MC от Sumida выполнен в SMD-корпусе для поверхностного монтажа. Индуктивность 68 мкГн с допустимым отклонением ±20%. Применяется в цепях фильтрации питания и преобразователях напряжения в промышленной и бытовой электронике.
Технические характеристики
| Ширина | 12.3mm |
| Высота | 4.5mm |
| Длина | 12.3mm |
| Серия | CDRH124 |
| Вес | 2.3g |
| Тип монтажа | SMD |
| Корпус/типоразмер | 12.3×12.3×4.5 |
| Упаковка | Carrier tape and reel |
| Экранирование | Magnetically shielded |
| Размеры | 12.3×12.3×4.5mm Max |
| Индуктивность | 68μH |
| Описание | SMD Power Inductor |
| Артикул | CDRH124NP-680MC |
| Применение | Notebook PC, LCD TV, DVD, Game machine, STB, Projector etc as DC-DC converter inductors |
| Тип монтажа | SMD |
| Ном. ток | 1.5A |
| Диаметр катушки | 12.9 inches |
| Соответствие RoHS | Да |
| Нагрев | 40°C |
| Core construction | Ferrite drum core |
| Сопротивление DC макс. | 220mΩ |
| Тип. сопротивление DC | 176mΩ |
| Кол-во на катушке | 500pcs |
| Ток насыщения | 1.5A |
| Допуск индуктивности | ±20% |
| Условия номин. тока | DC current at which inductance decreases to 75% of nominal value or Δt=40°C, whichever is lower |
| Inductance test frequency | 100kHz |
| Solder reflow temperature | 260°C peak |
| Диап. темп. хр. | -40°C to +100°C |
| Уровень чувствительности к влаге | 1 |
| Диап. раб. темп. | -40°C to +100°C |
