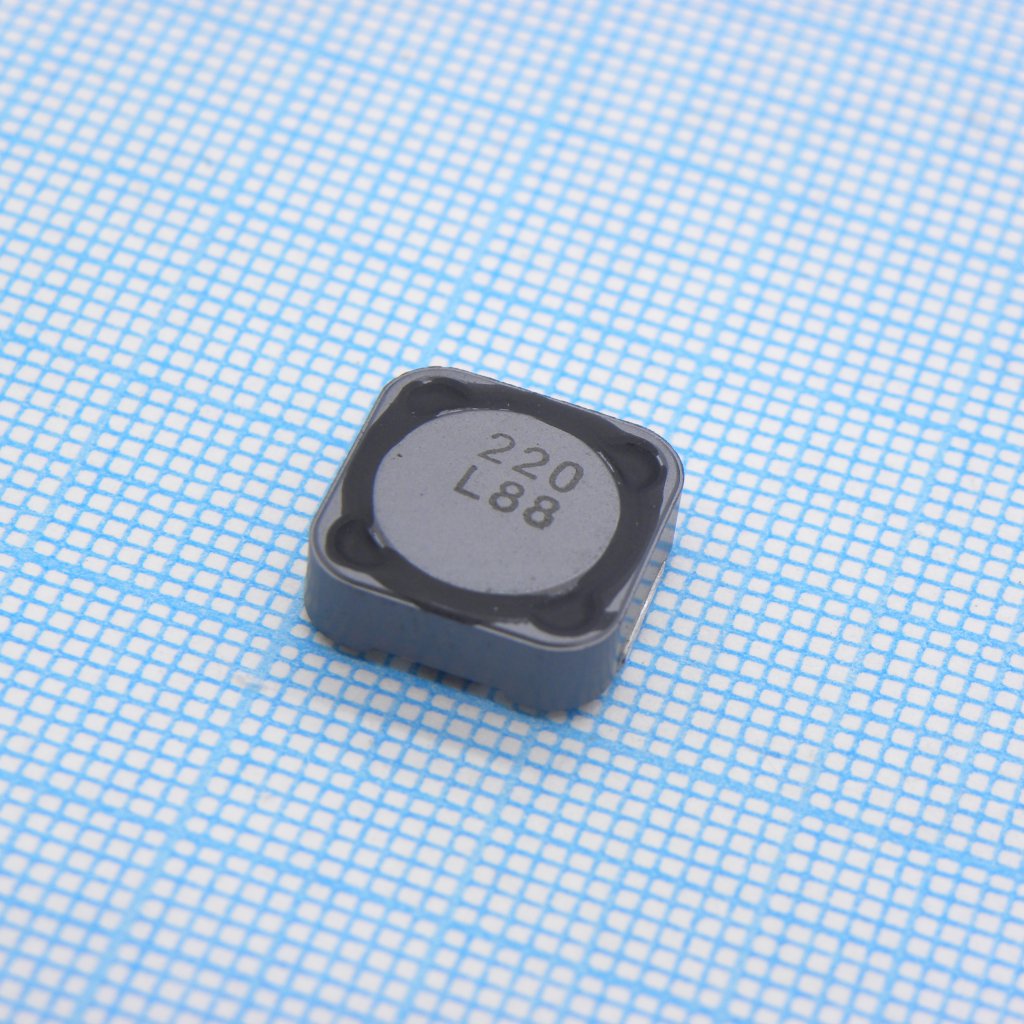

Силовая SMD индуктивность 22мкГн ±20% 2.9A 0.053Ом c магнитным экраном
У поставщика
ПроизводительSumida
КатегорияДроссели SMD
У поставщиков
32 631 шт.
Норм. уп.: 500
Цены поставщиков
Склад 39
В наличии:32 152 шт.
Срок поставки: до недели
Норм. уп.: 500
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 26,91 |
Склад 13
В наличии:479 шт
Срок поставки: до недели
Норм. уп.: 500
Минимальная партия: 20 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 36,39 |
| от 36 | 35,40 |
| от 72 | 34,03 |
| от 144 | 32,22 |
| от 287 | 30,36 |
Описание
Силовая SMD катушка индуктивности от Sumida на 22 мкГн с магнитным экраном. Выдерживает ток до 2.9 А при сопротивлении 0.053 Ом, выполнена в компактном корпусе 12.3x12.3x4.5 мм. Подходит для фильтрации и преобразования напряжения в импульсных блоках питания и промышленной автоматике.
Технические характеристики
| Сердечник | Ferrite drum core |
| Тип | Power Inductor |
| Вес | 2.3g ref |
| Корпус/типоразмер | 12.3×12.3×4.5 |
| Тип монтажа | SMD |
| Упаковка | Carrier tape and reel, 500pcs per reel, 12.9" diameter reel |
| Экранирование | Magnetically shielded |
| Размеры | 12.3mm x 12.3mm x 4.5mm max |
| Индуктивность | 22µH ±20% |
| Артикул | CDRH124NP-220MC |
| Ном. ток | 2.9A |
| Тестовая частота | 100kHz |
| Соответствие RoHS | Да |
| Сопротивление DC макс. | 66mΩ |
| Тип. сопротивление DC | 53mΩ |
| Примечание | 22uH 2.9A |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Rated current definition | DC current at which inductance decreases to 75% of nominal value or ΔT=40°C, whichever is lower |
| Solder reflow temperature | 260°C peak |
| Диап. темп. хр. | -40°C to +100°C |
| Уровень чувствительности к влаге | 1 |
| Диап. раб. темп. | -40°C to +100°C (including coil self temperature rise) |
| Описание (англ.) | SMD Power Inductor 22uH ±20% 2.9A 0.053Om magnetically shielded |
| Сопротивление постоянному току (DCR) | 0,066 Ом |
| Магнитное экранирование | да |
