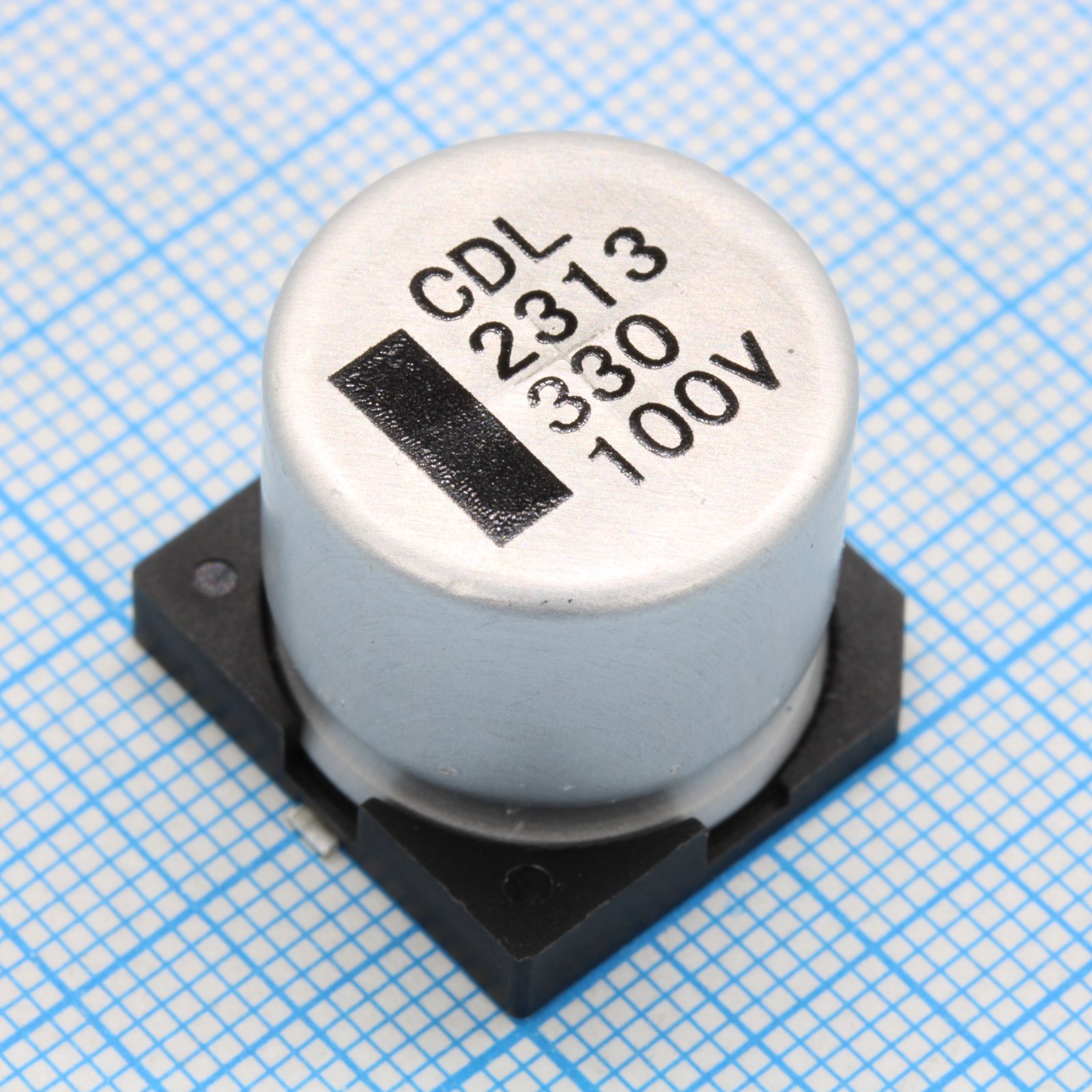

Конденсатор алюминиевый электролитический SMD 330мкФ 100В ±20% (18х16.5)мм 917мА 5000час 105°C автомобильного применения лента на катушке
У поставщика
ПроизводительSUSCON
КатегорияКонденсаторы электролитические SMD
У поставщиков
782 шт.
Норм. уп.: 150
Цены поставщиков
Склад 39
В наличии:632 шт.
Срок поставки: до недели
Норм. уп.: 200
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 115,32 |
| от 35 | 107,97 |
| от 58 | 103,89 |
| от 97 | 100,63 |
| от 162 | 97,99 |
Склад 13
В наличии:150 шт
Срок поставки: до недели
Норм. уп.: 150
Минимальная партия: 10 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 70,20 |
| от 16 | 67,03 |
| от 32 | 63,97 |
| от 64 | 61,53 |
| от 150 | 60,18 |
Описание
Алюминиевый электролитический конденсатор SMD от SUSCON. Ёмкость 330 мкФ при напряжении 100 В, допуск ±20%. Корпус 18х16,5 мм, рассчитан на ток 917 мА и 5000 часов работы при 105°C. Подходит для автомобильной электроники и промышленных устройств.
Технические характеристики
| Ёмкость | 330µF |
| Допуск | 10 % |
| Корпус | Chip Type |
| Монтаж | SMD |
| Диэлектрик | Aluminum Electrolytic |
| Серия | CDL |
| Стандарт | JIS C 5101-4-1 (IEC 60384) |
| Импеданс | 0.17Ω max at 20°C, 100KHz |
| Срок службы под нагрузкой | 5000 hours at 105°C with rated voltage |
| Срок хранения | 1000 hours at 105°C without voltage |
| Размеры c | 18.0mm |
| Размеры d | 16.0mm |
| Размер H | 17.0mm |
| Длина | 16.5mm |
| Dimensions p | 6.4mm |
| Dimensions r | 1.1~1.4mm |
| Размер W | 17.0mm |
| Case size dxl | 16x16.5mm |
| Ном. напряжение | 100VDC |
| Диапазон напряжений | 6.3~100VDC |
| Тип компонента | Aluminum Electrolytic Capacitor |
| Endurance note | Lifetime halves with every 5°C rise due to ripple current heating |
| Пульсирующий ток | 793mA rms at 105°C, 100KHz |
| Dimensions vmax | 0.4mm |
| Ток утечки | I≤0.01CV or 3µA, whichever is greater (after 2 min at 20°C) |
| Соответствие RoHS | Да |
| Диапазон емкости | 22~1500µF |
| Load life tan delta | 300% or less of initial specified value |
| Shelf life tan delta | 300% or less of initial specified value |
| Примечание | SMD эл-лит 100V 330uF /18*16.5/105°C |
| Допуск емкости | ±20% |
| Measurement frequency | 120Hz |
| Measurement temperature | 20°C |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Soldering heat tan delta | Initial specified value |
| Load life leakage current | Initial specified value or less |
| Shelf life leakage current | Initial specified value or less |
| Диап. раб. темп. | -55~+105°C |
| Load life capacitance change | Within ±30% of initial value |
| Стойкость к теплу пайки | 250°C for 30 seconds |
| Описание (англ.) | Cap Aluminum electrolytic 330uF 100V 20% (18 X 16.5mm) SMD 0.153 Ohm 917mA 5000h 105C T/R |
| Shelf life capacitance change | Within ±30% of initial value |
| Soldering heat leakage current | Initial specified value or less |
| Dissipation factor tan delta max | 0.07 at 100V, 120Hz, 20°C |
| Soldering heat capacitance change | Within ±10% of initial value |
| Frequency coefficient 120hz to 1khz | 0.60 for capacitance >150µF |
| Frequency coefficient 1khz to 10khz | 0.85 for capacitance >150µF |
| Low temp impedance ratio z25 z20 max | 2 at 100V |
| Low temp impedance ratio z55 z20 max | 3 at 100V |
| Frequency coefficient 10khz to 100khz | 0.95 for capacitance >150µF |
| Frequency coefficient 100khz and above | 1.00 for capacitance >150µF |
| Тип | SMD |
