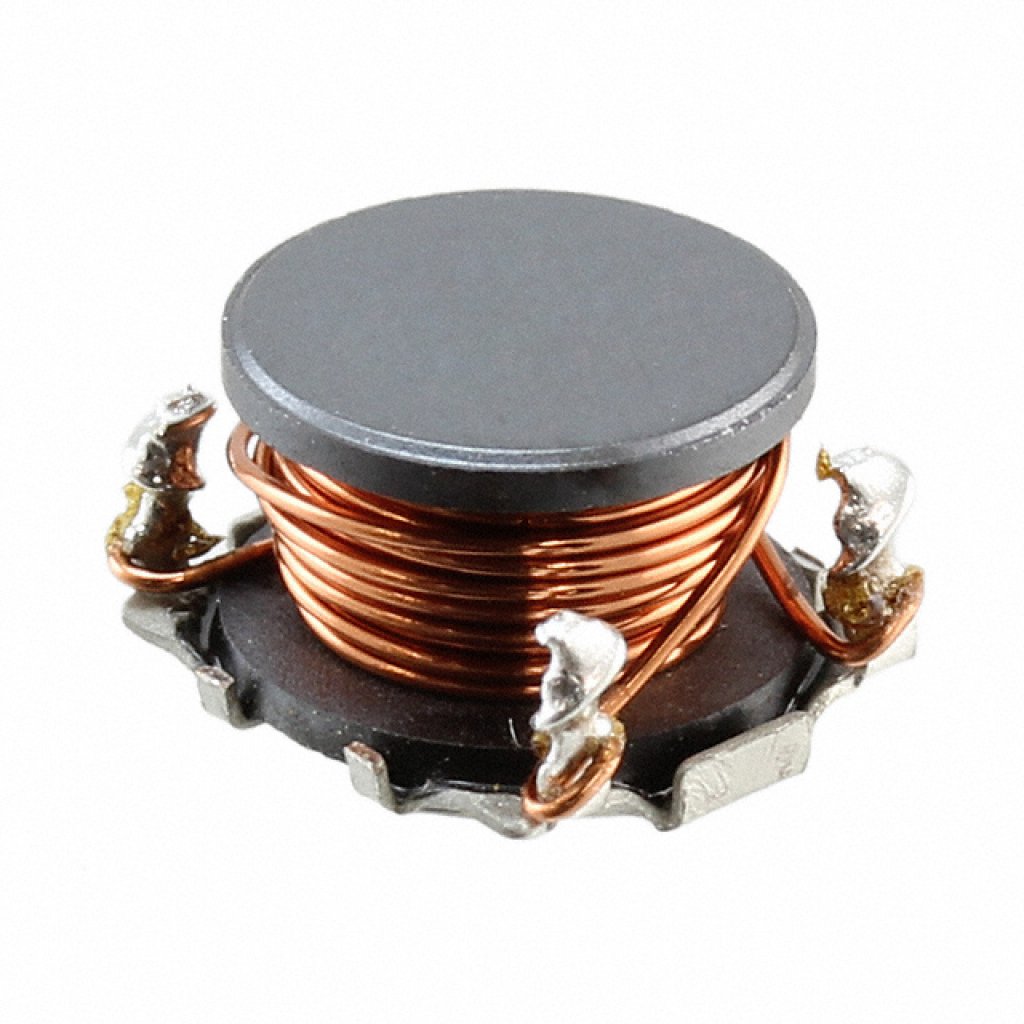

Силовая SMD индуктивность 47мкГн ±10% 1.2A 0.18Ом без магнитного экрана
У поставщика
ПроизводительSumida
У поставщиков
2 682 шт.
Норм. уп.: 1000
Цены поставщиков
Склад 13
В наличии:2 682 шт
Срок поставки: до недели
Норм. уп.: 1000
Минимальная партия: 36 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 19,69 |
| от 162 | 17,87 |
| от 323 | 16,42 |
| от 645 | 15,18 |
| от 2 000 | 14,34 |
Описание
Силовая SMD индуктивность Sumida на 47 мкГн с допуском ±10%. Рассчитана на ток до 1,2 А при сопротивлении обмотки 0,18 Ом, выполнена в корпусе 8,1×7,3×5,5 мм без магнитного экрана. Подходит для цепей питания в промышленной автоматике и бытовой электронике.
Технические характеристики
| Ширина | 7.3mm |
| Высота | 5.2mm |
| Длина | 8.0mm |
| Серия | CDH74 |
| Вес | 0.7g |
| Макс. DCR | 0.23Ohm |
| Dcr typ | 0.18Ohm |
| Корпус | SMD 8.1*7.3*5.5 |
| Тип монтажа | SMD |
| Тип сердечника | Ferrite drum core |
| Упаковка | Carrier tape and reel |
| Экранирование | Magnetically unshielded |
| Размеры | 8.0 x 7.3 x 5.2 mm Max |
| Индуктивность | 47uH |
| Артикул | CDH74NP-470KC |
| Применение | Notebook PC, Projector, LCD TV, Game machine, STB etc as DC-DC converter inductors |
| Без галогенов | Available |
| Ном. ток | 1.2A |
| Диаметр катушки | 12.9in |
| Соответствие RoHS | Да |
| Нагрев | 40°C |
| Кол-во на катушке | 1000pcs |
| Ток насыщения | 1.2A |
| Dcr test temperature | 20°C |
| Допуск индуктивности | ±10% |
| Примечание | 47uH 1.2A |
| Условия номин. тока | DC current at which inductance decreases to 90% of initial value or Δt=40°C, whichever is lower (Ta=20°C) |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Inductance test frequency | 1kHz |
| Solder reflow temperature | 260°C peak |
| Диап. темп. хр. | -40°C to +100°C |
| Уровень чувствительности к влаге | 1 |
| Диап. раб. темп. | -40°C to +100°C |
| Описание (англ.) | SMD Power Inductor 47uH ±10% 1.2A 0.18Om magnetically unshielded |
